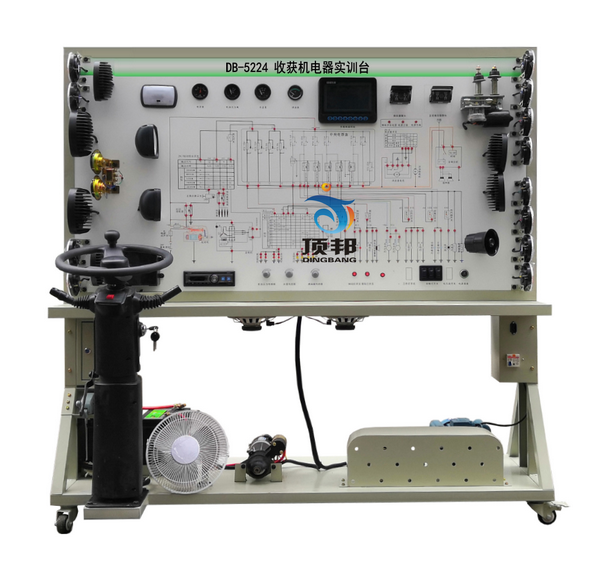

DB-5224 收獲機電器實訓臺
東方紅4LZ-8B1自走式谷物聯合收割機品牌：東方紅型號：4LZ-8B1分類：谷物聯合收割機配套功率：172馬力適用作物：小麥、水稻、大豆、油菜喂入量：8千克油箱容積：260升
目標：收獲機電器實訓臺以4LZ-8B1收割機整車電器實物為基礎，能夠充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統的組成結構和工作過程。能夠滿足收獲機培訓期間對整車電器理論和維修實訓的教學需要。
功能
1. 真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源后，操縱示教板上的各種電器開關、按鈕、儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統，能夠真實演示其工作過程。
2.設備面板要耐創擊、耐污染、防火、防潮，表面要求噴涂底漆處理；面板上需要打印有永不褪色的彩色電路圖。
3.面板上安裝檢測端子，能夠直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4. 技術規格
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：室溫
三相異步電動機
外形:1740*650*1700mm
5. 基本配置
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 原車 | 個 | 1 |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 燈光開關 | 原車 | 套 | 1 |
| 11 | 剎車燈開關 | 原車 | 套 | 1 |
| 12 | 倒車燈開關 | 原車 | 套 | 1 |
| 13 | 危險燈開關 | 原車 | 套 | 1 |
| 14 | 線束 | / | 套 | 1 |
| 15 | 雨刮總成 | 原車 | 套 | 1 |
| 16 | 雨刮控制繼電器 | 原車 | 個 | 1 |
| 17 | 喇叭 | 原車 | 個 | 2 |
| 18 | 喇叭繼電器 | 原車 | 個 | 1 |
| 19 | 起動機總成 | 原車 | 臺 | 1 |
| 20 | 發電機總成 | 原車 | 臺 | 1 |
| 21 | 三相異步電動機 | / | 臺 | 1 |
| 22 | 蓄電池 | / | 臺 | 1 |
| 23 | 保險絲盒 | / | 個 | 1 |
| 24 | 電源總開關 | 50A | 個 | 1 |
| 26 | 故障模擬與排除裝置 | / | 套 | 1 |
| 27 | 教師手冊 | / | 套 | 1 |
| 28 | 合格證與保修卡 | / | 套 | 1 |
| 29 | 影像系統 | 原車 | 套 | 1 |
| 30 | 音響系統 | 原車 | 套 | 1 |
| 31 | 電子風扇 | 原車 | 套 |
