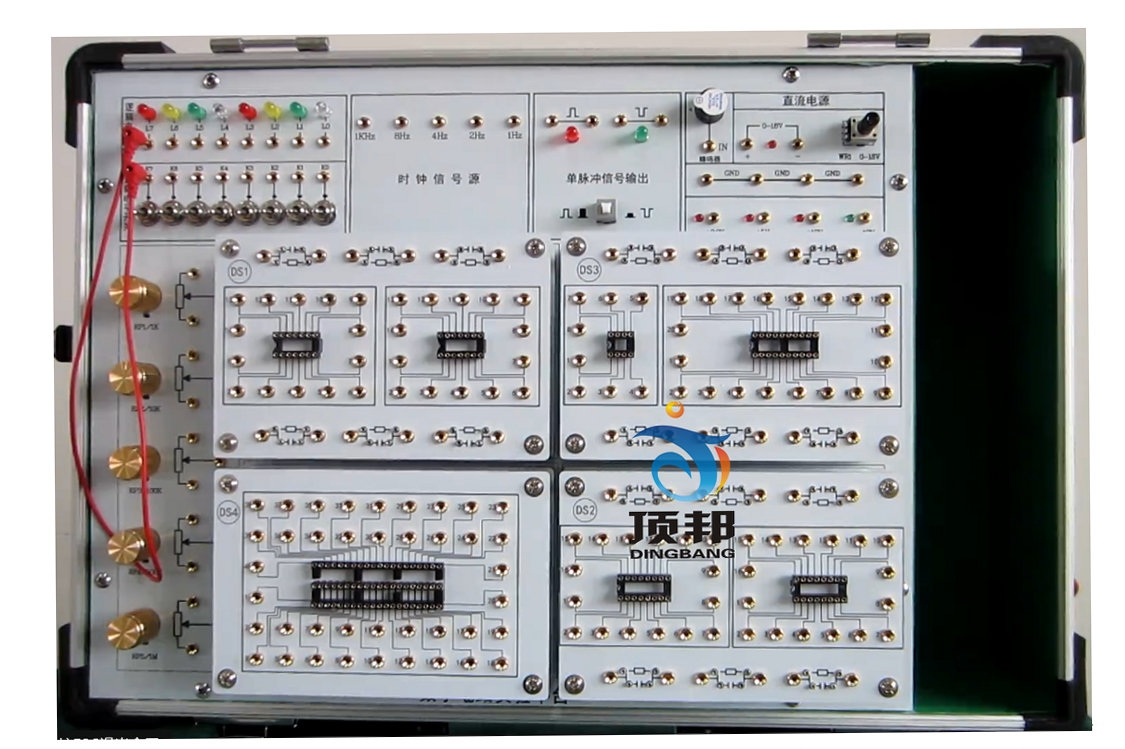

DB-DSC數字電路實驗箱
2025-07-03 13:24
技術指標
1、實驗電路工作電源:+5V/2A一組、±12V/0.7A一組、1.5~9V(或任意值)可調一組,每路設置保險絲一個,每路均帶有短路保護和反向保護電路,其中+5V電源有過壓保護、欠壓保護和短路報警和自動關斷功能,確保實驗電路元件和人身安全。
2、常用信號源
1)提供二組正負單脈沖發生電路,帶電平指示。
2)1HZ~1KHZ連續可調時鐘電路。
3)1HZ~1MHZ固定脈沖分7路輸出,其中1HZ帶指示燈顯示。
4)12路開關量輸入顯示電路,輸入端帶保護功能。
5)12路開關量輸出電路,輸出端自帶顯示電路,直觀顯示開關量的輸出狀態,同時輸出端帶保護功能。
6)6位七段LED共陽數碼顯示器,自帶BCD碼譯碼電路;2位獨立數碼管,可裝共陽或共陰數碼管。
7)2組BCD碼撥盤開關輸出電路,輸出端帶保護功能。
8)由555時基電路組成的音響輸出控制電路,并帶有蜂鳴器和喇叭輸出設備。
3、測試小工具
1)提供三狀態數字邏輯測試電路,并有聲光提示。2) 提供0~20直流電壓測量表1個(可選配)。
3)提供0~50MHZ頻率計1個(可選配)。
4、實驗電路區: 獨立電路板設計,和實驗信號源完全隔離,防止實驗電路區接線時的誤操作損壞主機箱。實驗電路區配置如下:
1)配置開放式實驗區,含圓孔2只IC8,鎖緊或圓孔12只IC14、6只IC16或4只(可以再擴展3只)、1只IC20、1只IC40鎖緊插座(兼容IC28/IC24/IC18等)。
2)提供8Ω喇叭、蜂鳴器和1×2開關各1個、電位器3個(可選配)。
3)設計有導線測試座一組。
4)還設有多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好)作為實驗連接點、測試點,實驗接線時,只要拿鎖緊插頭線相互連接即可。
5)2個擴展模塊電路接入?yún)^(qū):尺寸各為155×100mm,可選配固定線路實驗模塊。學生可以進行創新性練習,以提高學生的思維能力和動手能力。
