DB-ETT電子焊接裝配實訓臺
2025-07-03 13:25
1、輸入電壓:?jiǎn)蜗嗳~220V±10% 50Hz
2、裝置容量:<1kVA
3、工作環境:溫度-10℃~+40℃相對濕度<85%(25℃)
4、裝置容量:<500VA
5、外形尺寸:實訓臺尺寸為1.6m×0.75m×1.35m。

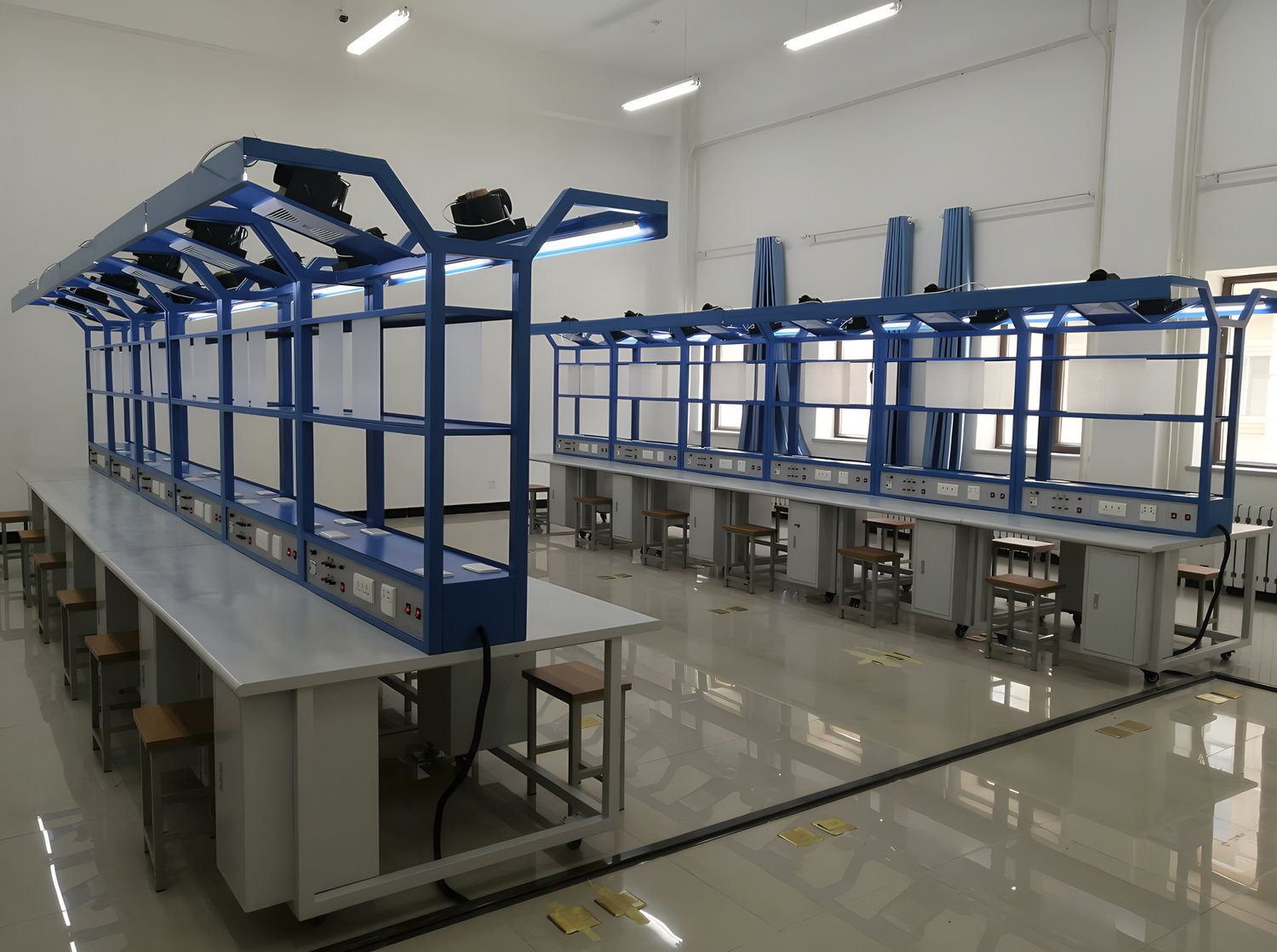

產品結構:
裝置由儀器架、主機箱、整室電源智能管理箱、實驗桌、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體,鋁合金結構。
(一)儀器架:儀器架置于實訓臺頂部,由截面尺寸:90mm×90mm,高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成(非焊接工藝),外形美觀,結構牢固耐用。儀器架底部裝有2套隱藏式扁平形照明LED燈,2套照明LED燈每工位獨立控制。光源集中柔和明亮,外形美觀。
(二)電源主機箱:在主機箱頂部每工位內嵌4路AC220V輸出,漏電保護開關,電源控制箱置于儀器架下部,儀器儀表電用安全方便。并裝有LED燈控制開關。
(三)實訓桌結構:
實訓桌規格為1600(長)*750(寬)*1350(高),設有二個抽屜;實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表面靜電噴涂工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:90mm×90mm,四面帶槽,槽寬約8mm,端部裝有注塑成型配套塑料堵頭。桌面采用25mm三聚氰胺飾面板,配有一塊防靜電絕緣皮。貼桌面板下設支撐框架,承受力不少于200kg。實訓裝置整體簡約不簡單,高端大氣,符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸90mm×90mm桌腳向上延伸,與一次成型鋁壓鑄框架連接構件構成(非焊接工藝)牢固的支架,與儀器架、電源控制箱組成一個完整的實訓屏。
