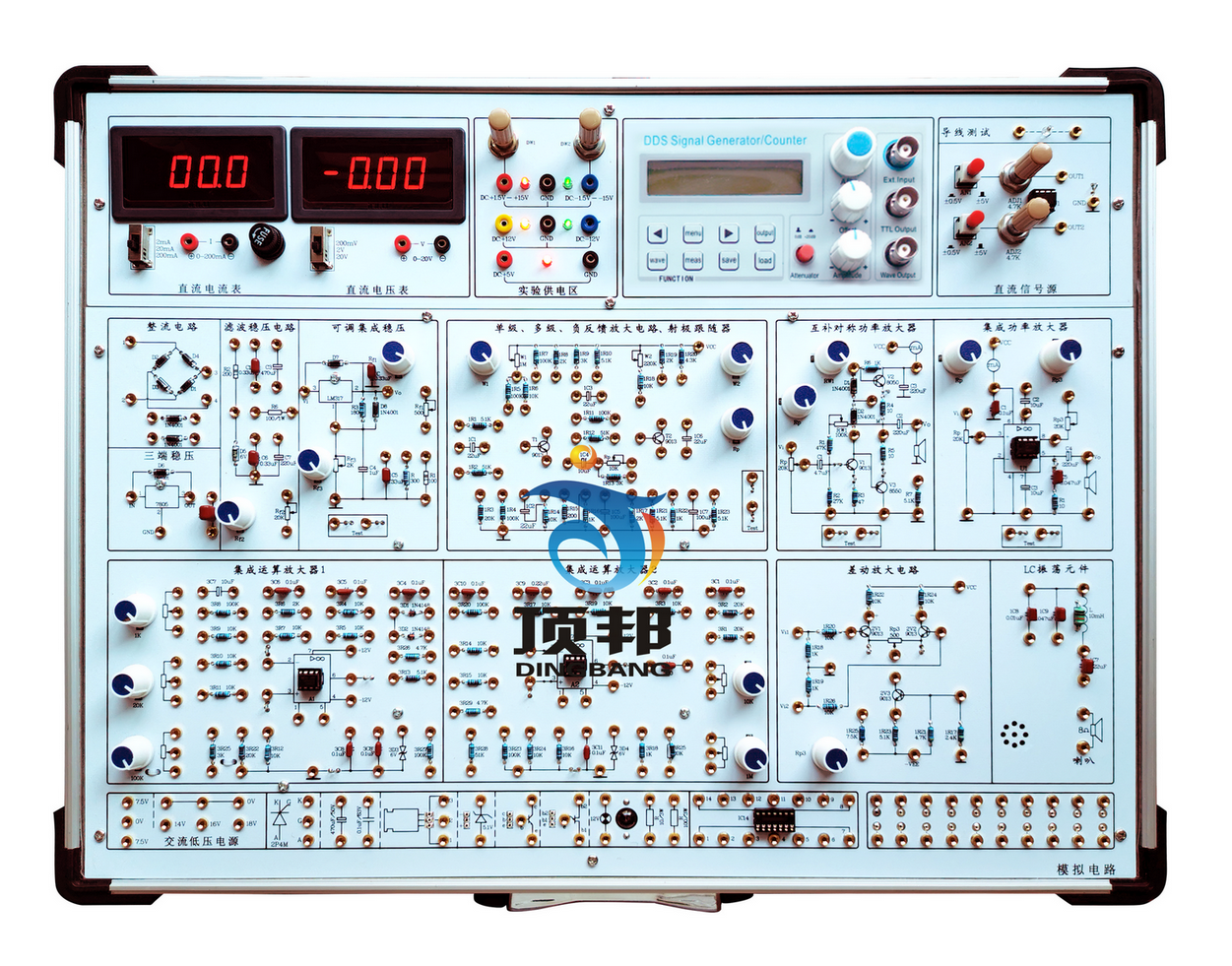

DB-DMB模擬電路實驗箱
2025-07-03 13:22

技術指標
1、工作電源
1)輸入:AC220V±10%,50HZ。
2)輸出:(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。
有短路保護功能。
(2)DCV ±1.5V~±15V連續可調,有短路保護自動恢復功能。
(3)DCV ±12V/0.5A, 5V/0.5A,有短路保護自動恢復功能。
3)完善的電源保護電路:過流保護、過壓保護、接反保護。
2、信號源
1)直流信號源:雙路-5V~+5V, -0.5V~+0.5V連續可調。
2)函數發生器
輸出波形:方波、三角波、正弦波
幅值:正弦波:0~10V(10V為峰—峰值,且正負對稱)
三角波:0~20V(20V為峰—峰值,且正負對稱)
方波:0~20V(20V為峰—峰值,且正負對稱)
頻率范圍:分四檔10HZ~100HZ、100HZ~1KHZ、1KHZ~10KHZ、10KHZ~100KHZ。
3、單級放大電路
4、二級放大電路
5、射極跟隨器電路
6、差動放大電路
7、負反饋放大電路
8、半波、全波、橋式整流和濾波電路
9、并聯穩壓電路
10、集成功率放大電路
11、互補對稱功率放大電路
13、2組運算放大器電路
14、分立元件區:設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入?yún)^(qū),用鍍銀長紫銅管做插孔,可以滿足大小不同的管腳的接插。
15、指針式直流毫安表1只,量程為1mA,內阻為100Ω。
16、實驗板采用2mm厚印制線路板制成。
17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
18、可以根據需要,另行開發其它實驗電路。
19、機箱:堅固型鋁合金框架,厚實的 ABS 塑料包角,參考外形尺寸 480×360×120mm。
