一、實訓室基本情況
電梯培訓實驗室是一個集教學、實訓、培訓、考證于一體的綜合性實踐平臺，是電梯技術、安全管理與維護保養的全面教學場所。該實訓室模擬了真實電梯的運行環境，配備了多種類型的電梯設備、控制系統、安全裝置及故障模擬實訓，為學生提供了一個身臨其境的學習空間。
電梯培訓實驗室主要服務于電梯技術專業及相關領域的實踐教學工作，通過模擬真實工作環境和業務流程，學習電梯的基本構造、工作原理、控制系統設計、安全規范及故障排查與維修等核心知識，提升學生的實踐操作能力、問題解決能力和職業素養。幫助學生深入了解電梯技術前沿，掌握電梯安裝、調試、運行管理及維護保養的專業技能。

電梯培訓實驗室旨在培養學生掌握電梯結構、原理、操作、維護等方面的知識和技能，提高學生在電梯領域的實踐能力和職業素養，為行業輸送優秀的技術人才。電梯模擬實訓室采用真實的電梯設備進行布局，包括電梯轎廂、機房、井道等部分。設備包括各種類型的電梯模型、模擬器、維修工具等。其中，電梯模型可以模擬不同類型電梯的運行狀態和操作過程，模擬器則可以模擬電梯在不同情況下的運行狀態和故障現象，幫助學生深入理解電梯的工作原理和操作方法。
電梯工程技術實訓室旨在培養具備電梯安裝、維修、調試及管理能力的應用型技術人才。實訓室采用理實一體化教學模式，將理論知識與實踐操作相結合，讓學生在實際操作中掌握電梯工程技術的基本原理和操作技能。實訓項目涵蓋電梯結構、電氣控制系統、曳引系統、門系統、安全保護系統等多個方面，確保學生能夠全面了解電梯的運行原理和維護方法。
二 、 承擔課程
《電梯結構與原理》、《電梯安裝與調試》、《電梯維修與保養》等課程。
三、 主要設備
電梯電氣系統實訓考核一體化裝置、電梯門系統、電梯（扶梯）結構與原理仿真系統、電梯（扶梯）安裝與調試仿真系統、電梯（扶梯）維修與保養仿真系統等。
四、 功能實現
電梯整體結構原理仿真實訓、電梯安裝調試仿真實訓、電梯維修保養仿真實訓、電梯電氣系統檢查與調試、電梯故障設置與排查、電梯上崗資格證考證等。培養學生對電梯整體結構的認識，在對電梯結構認識的基礎上提高學生動手能力和創新能力。
五、所開設實訓項目
實訓室開設項目包括：
1.電梯結構認知：了解電梯的組成結構、工作原理和基本操作方法。
2.電梯操作實訓：掌握電梯的正確操作方法和安全注意事項。
3.電梯維護實訓：學習電梯的日常維護和保養方法，了解常見故障的診斷和排除技巧。
4.電梯安全實訓：學習電梯安全知識和應急處理方法，提高應對突發事件的能力。

    該電梯安裝與調整實訓室設備是上海頂邦教育設備制造有限公司根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
  為了使學生更深入、詳細地了解電梯的結構、原理，以及更方便教學，將電梯各個部分從電梯中分離出來，作為獨立的一部分。本電梯安裝與調整實訓室設備不僅可作為電梯維修工、電梯司機的培訓、考核、鑒定用，還可作為機械裝調等相關工種的實訓用。

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理。

2、漸進式安全鉗，

3、電梯導靴；

4、T89導軌尺寸：89mm×62mm×16mm，長度2000mm×2條；

5、導軌壓板

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目

導軌的安裝。

導軌的校正。

電梯導軌國家相關標準的應知。

導靴、導軌架等典型零、部件的裝配。

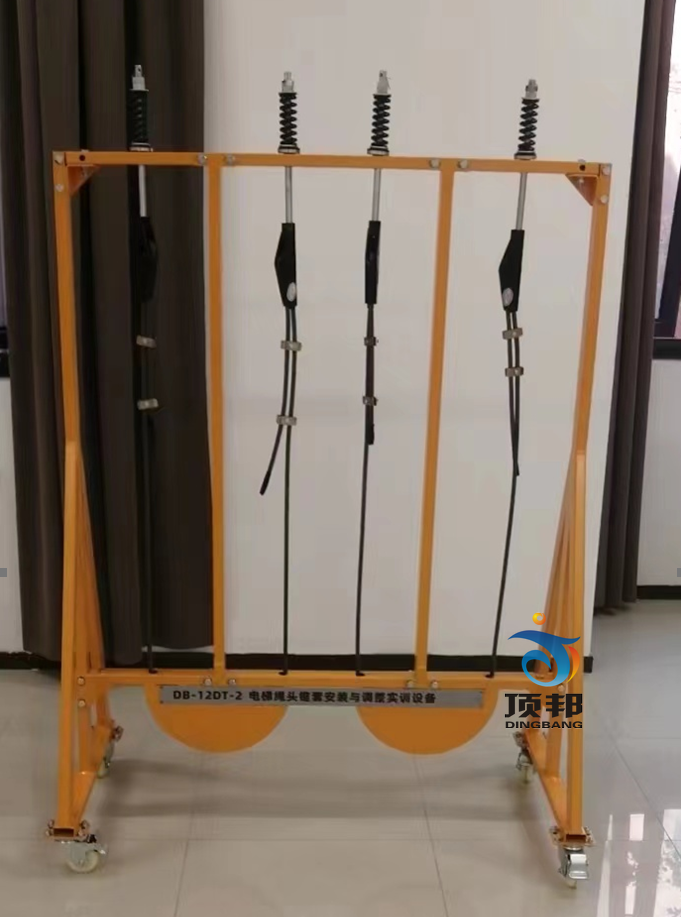

2.電梯繩頭錐套安裝與拆裝調試實訓設備

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理。

2、繩頭組合：

鋼絲繩繩頭組合8mm自鎖式繩頭組合

鋼絲繩繩頭組合10mm自鎖式繩頭組合

鋼絲繩繩頭組合13mm自鎖式繩頭組合

鋼絲繩繩頭組合16mm自鎖式繩頭組合

3、電梯專用鋼絲繩：

電梯專用鋼絲繩8mm

電梯專用鋼絲繩10mm

電梯專用鋼絲繩13mm

4、電梯鋼絲繩漲緊輪/漲繩輪裝置/直徑240/直徑320/軸承6201/6002

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

1、“插接法”的繩頭組合方法實訓；

2、“金屬套接法”的繩頭組合方法實訓；

3、“錐形套筒法”的繩頭組合方法實訓；

4、“自鎖緊楔形繩套法”的繩頭組合方法實訓；

5、鋼絲繩國家相關標準的應知。

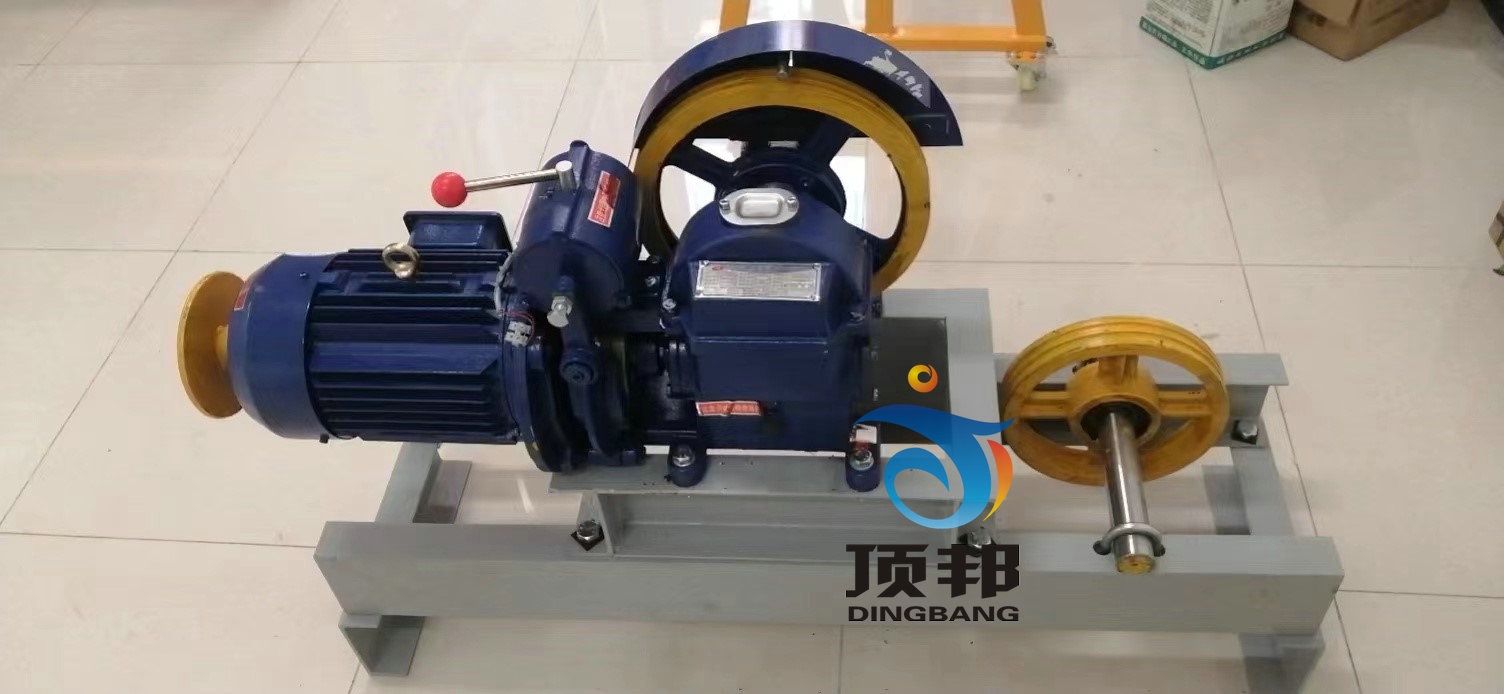

3.電梯曳引機安裝與拆裝調試實訓設備



產品概述

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構:

1、電梯曳引機；

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

曳引機的安裝、調試實訓；

減速箱的安裝、調試實訓；

曳引輪的安裝、調試實訓；

電磁制動器的安裝、調試實訓；

機座的安裝實訓；

VVVF電梯控制技術實訓。

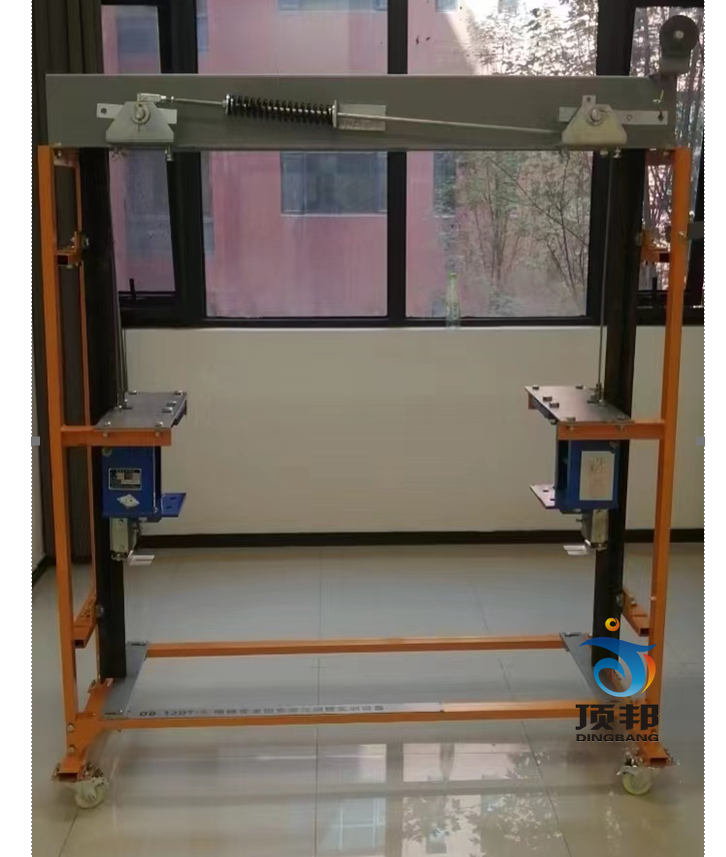

4.電梯安全鉗安裝與拆裝調試實訓設備

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理；

2、漸進式安全鉗；

3、電梯導靴；

4、T89導軌尺寸：89mm×62mm×16mm；長度2000mm×2條；

5、導軌壓板；

6、轎廂架（折彎型）；

7、電梯方形油盒通用方油杯集油盒導軌潤滑；

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

安全鉗的安裝、調試實訓；

限速機構的安裝、調試實訓；

緩沖器裝置的安裝、調整；

保護裝置的安裝、調整；

電梯電氣安全保護系統的安裝、設計、調試。

5.電梯轎箱門安裝與拆裝調試實訓設備




產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理；

2、中分變頻電梯門機總成：

中分進口變頻異步門機，標配進口變頻器，開門寬度800mm   門機板長度1500 mm  掛板孔距：275 mm AAD0311DK門機變頻器、適用電機輸出0.4kw、額定輸出電流2.8A、額定輸出容量1.1kVA；

3、中分電梯門刀；

4、電梯鋁地坎/轎門門60鋁地坎，電梯專用轎門鋁合金地坎，寬度60mm；

5、微科光幕/917B71/128束，長度：1000mm；

4、不銹鋼電梯轎門：1100×325mm，2扇

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

按轎廂門裝配圖裝配；

轎箱門的安裝、調試實訓；

自動開門機的安裝、調試實訓；

門套的安裝、調試實訓；

轎門不能正常開、關的故障排除。

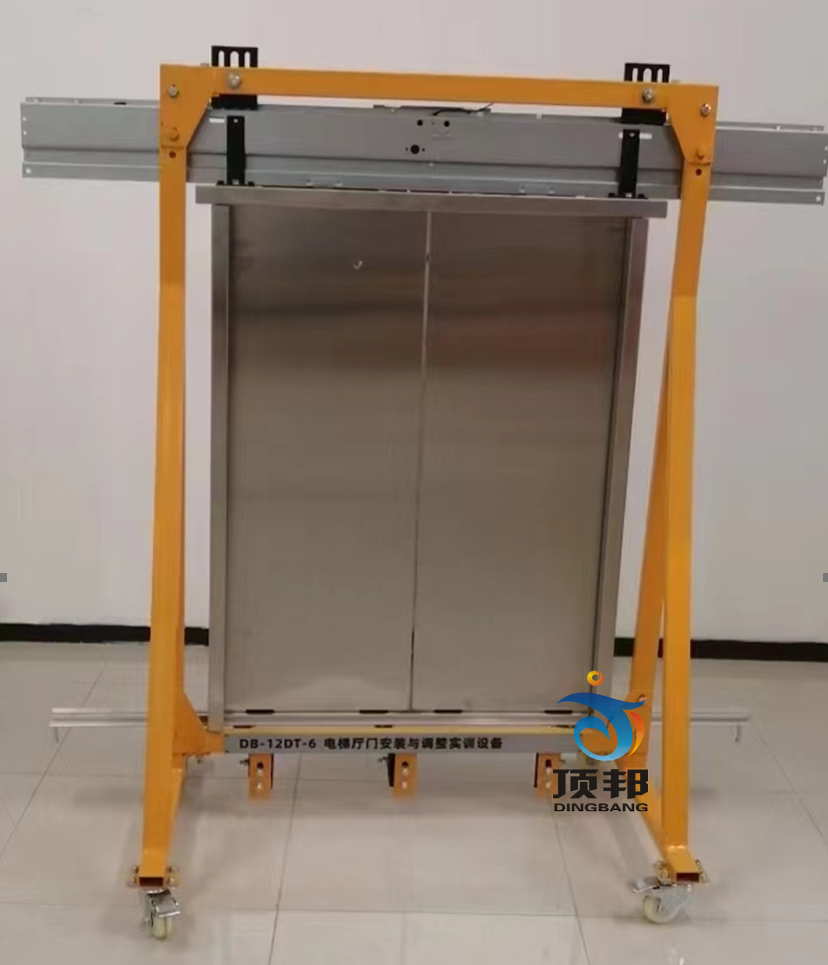

6.電梯廳門安裝與拆裝調試實訓設備

產品概述：

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構：

1、拆裝式鋼支架，外表經磷化噴塑處理；

2、轎廂架（折彎型）；

3、電梯方形油盒通用方油杯集油盒導軌潤滑；

產品工藝：

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目：

安全鉗的安裝、調試實訓；

限速機構的安裝、調試實訓；

緩沖器裝置的安裝、調整；

保護裝置的安裝、調整；

電梯電氣安全保護系統的安裝、設計、調試。

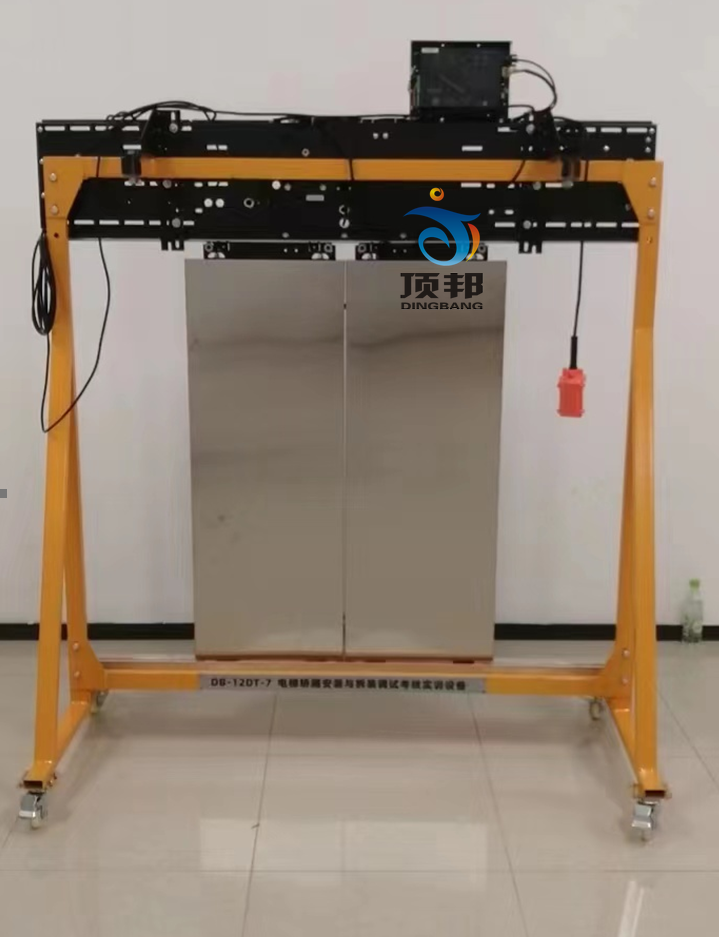

7.電梯轎廂安裝與調整實訓設備


產品概述

該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。

組成結構

1、外表經磷化噴塑處理。

2、漸進式安全鉗；

3、電梯導靴；

4、T89導軌尺寸：89mm×62mm×16mm；

長度2000mm×2條；

5、導軌壓板；

6、中分變頻電梯門機總成；

中分三菱式變頻異步門機，標配松下變頻器，開門寬度600mm   門機板長度1160 mm  掛板孔距：275 mm 進口門AAD0311DK機變頻器、適用電機輸出0.4kw、額定輸出電流2.8A、額定輸出容量1.1kVA;

7、中分電梯門刀;

8、電梯鋁地坎/轎門門60鋁地坎,電梯專用轎門鋁合金地坎，寬度60mm;

9、微科光幕/917B71/128束,長度：1000mm;

10、不銹鋼電梯轎門：1100×325mm,2扇;

產品工藝

1、實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。

2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。

實訓項目

廳門的安裝、調試實訓；

聯動機構的安裝、調試實訓；

門套的安裝、調試實訓；

廳門不能正常開、關的故障排除。

8. ★配套電梯多媒體課件適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。(包含以下內容):
1.電梯的基礎知識
1.1--電梯的基本構成
1.2--垂直電梯的認識
1.3--自動扶梯的認識
2.電梯結構配置
2.1升降電梯的驅動方式
2.2轎廂系統的組成
2.3重量平衡系統及導向系統
2.4電梯門系統的工作機理
2.5電梯電力拖動系統與電氣控制系統的構成
2.6安全系統的保護原理
2.7扶梯的基本結構與相關概念以及驅動方式
2.8安全裝置的保護原理
2.9扶手裝置的工作原理
3.電梯電氣信號和控制電路的功能分析及故障診斷
3.1.1--電梯電氣組成及控制信號功能認識
3.2.1--電梯運行控制原理和功能的認知
3.3.1--開關門控制電路
3.4.1--轎內指令電路和層站召喚電路的功能分析和故障診斷
3.5.1--定向選層電路
3.5.2--指層電路
3.6.1--換速電路
3.7.1--平層電路
4.電梯設備保養
4.1--曳引機的保養
4.2--限速器的保養
4.3--電梯故障時的緊急救援
4.4--轎廂的保養
4.5--電梯井道設備的保養
4.6--電梯底坑保養
4.7--電梯的維護與保養
5.電梯的安全操作規范
5.1--機房的基本操作
5.2--進出轎頂
5.3--進出底坑
5.4--操作升降電梯（1）
5.5--操作升降電梯（2）
5.6--操作扶梯
6.電梯的調試技術與故障排除
6.1--電梯調試前安全檢查
6.2--電梯慢車調試
6.3--電梯快車調試
6.4--電梯故障排除方法
7.電梯安全教育課件(19個)
8.電梯安全使用
8.1--電梯安全文明搭乘守則及應急避險措施
8.2--電梯行政管理規定與設備管理制度
9.電梯盤車應急救援
9.1--HOPE電梯盤車救援
9.2--LENY電梯盤車救援

四、配置與要求：

序號	配置名稱	規格（長×寬×高）	型號	單位	數量	備注	報價
1	電梯導軌安裝與調整實訓設備	長：≥1500mm 寬：≥1500mm 高：≥2000mm	DB-12DT-1	套	1	標配	24000
2	電梯繩頭套錐安裝與調整實訓設備	長：≥1500mm 寬：≥1000mm 高：≥2000mm	DB-12DT-2	套	1	標配	28000
3	電梯曳引機安裝與調整實訓設備	能滿足電梯轎廂安拆調試考核實訓要求	DB-12DT-3	套	1	標配	25000
4	電梯安全鉗安裝與調整實訓設備	長：≥1500mm 寬：≥1000mm 高：≥2000mm	DB-12DT-4	套	1	標配	23000
5	電梯轎廂門安裝與調整實訓設備	長：≥1500mm 寬：≥1500mm 高：≥2000mm	DB-12DT-5	套	1	標配	29000
6	電梯廳門安裝與調整實訓設備	長：≥1500mm 寬：≥1500mm 高：≥2000mm	DB-12DT-6	套	1	標配	27000
7	電梯轎廂安裝與拆裝調試考核實訓設備	能滿足電梯轎廂安拆調試考核實訓要求	DB-12DT-7	套	1	標配	31000
8	電梯教學課件	能配合電梯教學	DB-12DT-8	套	1	標配	贈送
9	實訓工具	能夠滿足電梯安拆調試的常用工具	DB-12DT-9	套	1	標配	贈送
10	實訓指導書	實物電梯安拆調試內容	DB-12DT-10	份	1	標配	贈送
