一、系統概述
自動抄表（AutomaticMeterReading-AMR）是指利用微電子和計算機網絡、傳感等技術自動讀取和處理表計數據，將城市居民的用水、電、氣信息加以綜合處理的系統。

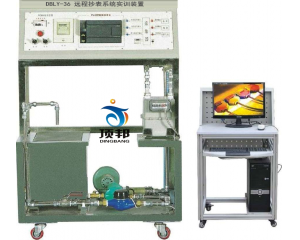

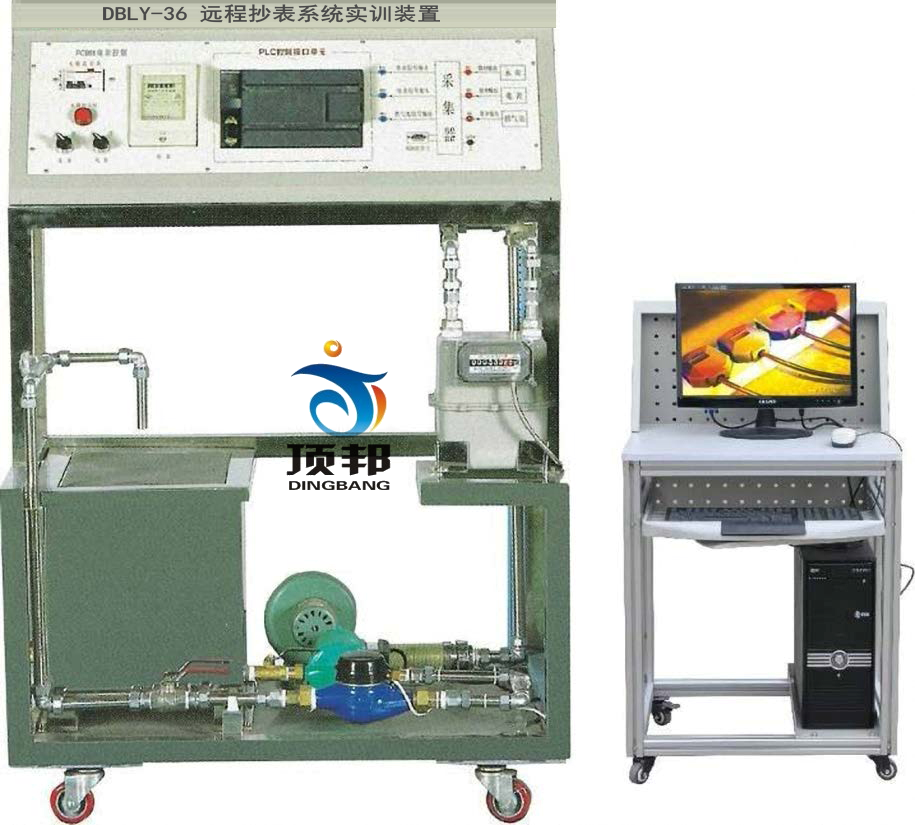

本實訓裝置數據采集器采用S7-200 PLC，上位機軟件采用力控組態軟件，是根據目前我國建筑電氣、樓宇智能化專業實訓內容精心設計的，通過對象系統可以完全模擬三表在現場中的各種收費及控制情景。
二、系統特點
1. 抄表系統包含水表、電表、氣表三種表計
2. 上位機軟件采用力控組態軟件
3. 采集器采用西門子PLC
三、技術指標
1. 系統工作電壓：?jiǎn)蜗嗳�線～220V±5%  50Hz
2. 整機容量：＜3kVA
3. 外形尺寸：900mm×540mm×1290mm
4. 安全保護：具有漏電自動保護裝置
四、實訓項目
1. 系統設備認識
2. 智能水表操作
3. 智能燃?xì)獗聿僮?br /> 4. 智能電表操作
5. 上位機軟件組態
6. 抄表系統綜合
五、基本配置
1. 源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
(1)單相交流電220V 50Hz，帶有過流保護
(2)電源指示燈
(3)電源指示儀表
2. 樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3. 水表、電表、氣表
三表輸出信號均為脈沖信號，分別完成對用水量、用電量及用氣量的計量。
4. 采集器
采集器采用S7200 PLC，通過抄表程序，不僅可以自動計量三表數據，而且具有斷電保持功能。
5. 上位機軟件
上位機力控組態軟件可以顯示采集器計量的數據并實時顯示三表脈沖。
