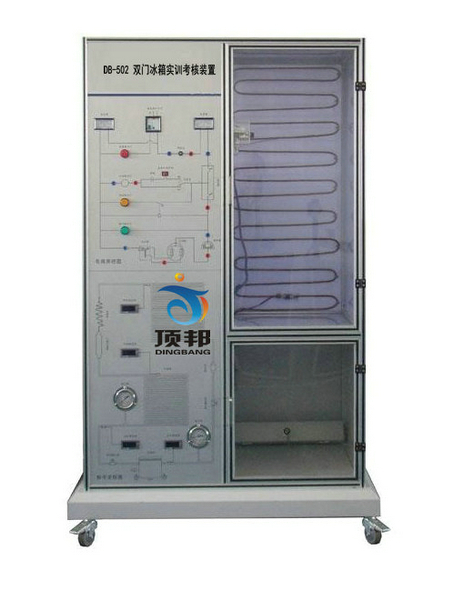

DB-502 雙門冰箱實訓考核裝置

一、概述
  雙門冰箱實訓考核裝置的制冷系統、電氣控制系統、故障設置系統于一體，直觀展示了本冰箱的系統結構、制冷原理。可清楚的看到制冷循環系統結構及主要部件的實物，系統配置有交流電壓表、溫度表、真空高低壓表、信號指示燈，使整個冰箱系統的實時工作一目了然。
 雙門冰箱實訓考核裝置適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、家用制冷設備原理與維修和制冷設備維修工等教學實訓。

二、技術性能
1.電源 AC 220V±10% 50Hz
2.額定輸入功率 400W
3.額定輸入電流 1A
4.制冷劑 R600a
5.外形尺寸（大約） 1000×700×1606mm
6.安全保護 具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
7.環保 材料選用符合國家相關環保標準
三、裝置的基本裝備
1.、實訓柜：鐵雙層亞光密紋噴塑結構，鋁質面板。制冷系統中加入了兩個控制閥，用于直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成制冷系統的故障模擬實訓。管路中設有視液鏡，便于觀察制冷劑的狀態。在實訓柜的底層設有一個柜子，用于放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便于觀察蒸發器表面結霜、結露情況，冷凝器外置于冰箱后面。
2.、交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
3.、交流電流表1只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
4、.溫度表4只：采用PT100傳感器，三位半數顯，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
5、采用流程圖加測量?jī)x表的方式，可以直接顯示各測量?jī)x表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況；
5、真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
6、模擬故障設置箱1個：嵌于實訓柜內，用于模擬故障設置，并配有鎖。可設置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。
7、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
8.、實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。
四．裝置的配置

電冰箱制冷系統維修
電冰箱系統檢測
電冰箱電氣技術實訓
冰箱元?dú)饧�的檢測與判別好壞
電冰箱制冷循環系統流程
電冰箱高低壓檢測
電冰箱各個系統溫度檢測
常握實際冰箱制冷系統的結構、工作原理及維修技能；
制冷系統的檢測
故障點的查找及排除
制冷系統制冷劑過多故障；
制冷系統毛細管臟堵塞；
制冷系統冷凝器出口堵塞；
制冷系統高壓低壓串氣故障；
制冷系統回氣管堵塞；
制冷系統制冷劑過少故障；
