實驗目的：
1、了解文丘里流量計的原理及其實驗裝置。
2、通過測出的壓差與流量關系曲線，確定文丘里流量計的流量系數μ值。
3、可定量測量管道流量，給出流量系數與Re數的相關性。

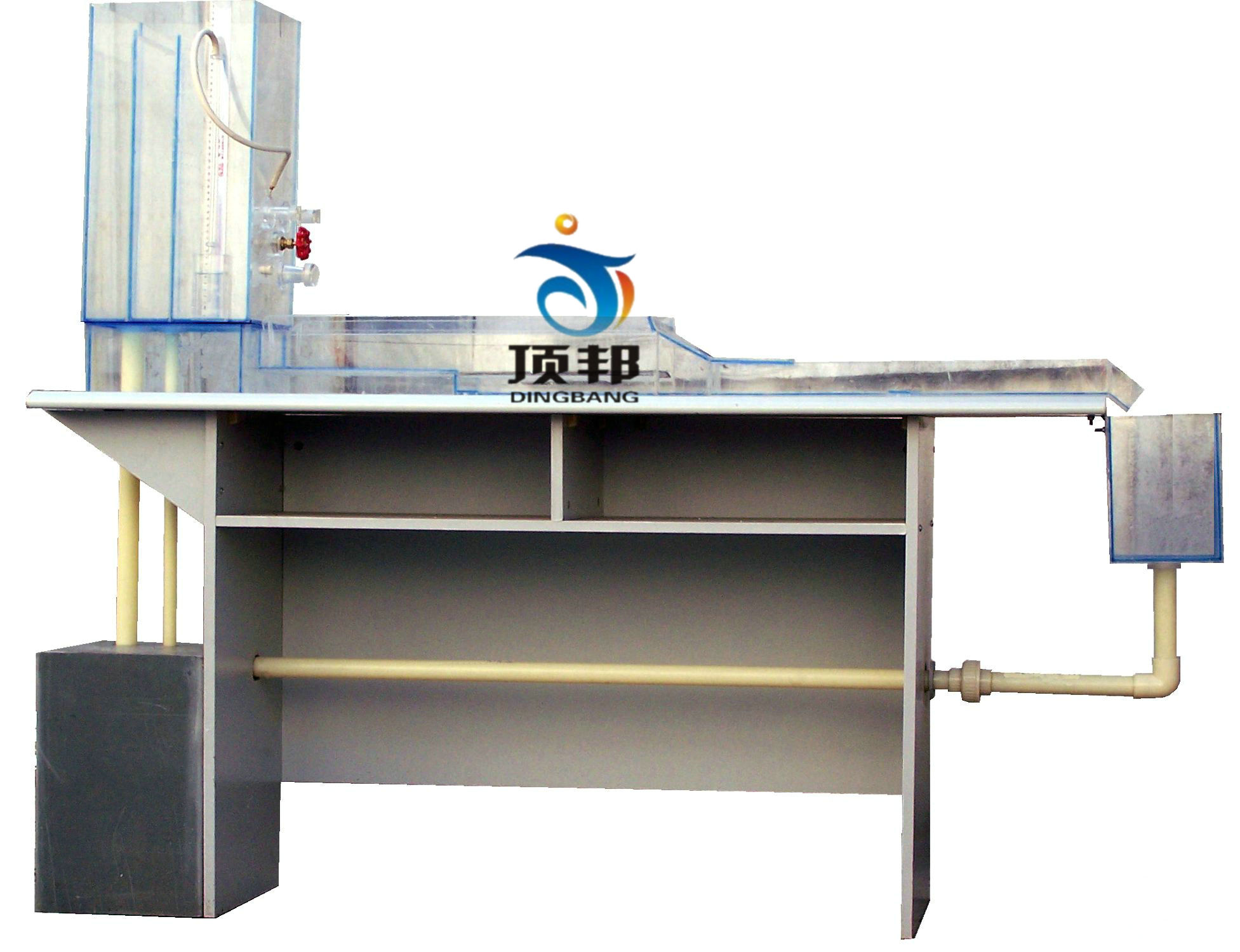

主要配置：
1、有機玻璃恒定水箱、水泵、文丘里管、測壓架、移動標尺、塑料蓄水箱、計量水箱、連接管、閥門、不銹鋼支架。
技術參數：
1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、實驗水箱是由有機玻璃精制而成，并帶有穩壓溢流口。
3、文丘里管為φ21，總長1000mm，。有機玻璃制作。
4、蓄水箱是由PVC板制做而成，容積為：50L；
5、水泵：功率90W，揚程：8m，額定流量：10L/min。
6、測壓由φ8×600mm的透明有機玻璃管固定在測壓架上精制，并帶有測量標尺。
7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8、外形尺寸：1500×470×1500mm。
