空調加壓、抽真空、制冷劑回收實訓裝置是針對大中專院校和高職高專的制冷相關專業而設計的。該實訓裝置旨在幫助學生掌握空調系統的核心操作技能，包括加壓、抽真空和制冷劑回收，這些技能對于從事制冷設備維修和空調技術工作尤為重要。
二、功能介紹
1. 加壓功能：實訓裝置能夠對空調系統進行加壓測試，確保系統的氣密性和穩定性。通過專用的壓力檢測儀表，學生可以實時監測壓力變化，從而了解系統的工作狀態。
2. 抽真空功能：該功能用于排除空調系統中的空氣和濕氣，這對于保證制冷系統的效率至關重要。實訓裝置配備了高效真空泵和真空計，能夠在短時間內將系統內部抽成接近真空的狀態。
3. 制冷劑回收功能：實訓裝置具備制冷劑回收功能，可以有效地將舊制冷劑從空調系統中回收再利用。這不僅減少了環境污染，還為學生提供了實際操作和理解制冷劑循環過程的機會。
三、技術規格
輸入電源：三相四線(或三相五線)——220V±10% 50Hz
工作環境：溫度10℃——+40℃，相對濕度＜85%(25℃)，海拔＜4000m
裝置容量：＜1kVA
重 量：10kg
外形尺寸：80cm×40cm×80cm
四、實訓項目
1. 常用制冷工工具及量具的使用
學生將學習如何使用各種制冷工具和測量儀器，例如壓力表、溫度計、電子秤等。這些工具對于正確完成加壓、抽真空和制冷劑回收操作至關重要。
2. 制冷系統加壓
在這一項目中，學生將實際操作加壓設備，對空調系統進行加壓測試。通過觀察壓力表的讀數，學生可以判斷系統是否存在泄漏或其他問題。
3. 制冷系統抽真空
在這個實訓環節中，學生將使用真空泵對空調系統進行抽真空處理。這一步驟有助于清除系統中殘留的空氣和濕氣，從而提高系統的工作效率。
4. 制冷劑回收
學生將學習如何安全地回收廢舊制冷劑，并將其存儲起來以備再次使用。這不僅有助于環保，還可以降低教學成本。
五、結論
空調加壓、抽真空、制冷劑回收實訓裝置為學生提供了一個全面學習和掌握空調系統核心操作技能的平臺。通過實際操作這些關鍵過程，學生不僅能夠更好地理解理論知識，還能獲得寶貴的實踐經驗。這種綜合實訓方法對于培養未來的制冷行業專業人才具有重要意義。

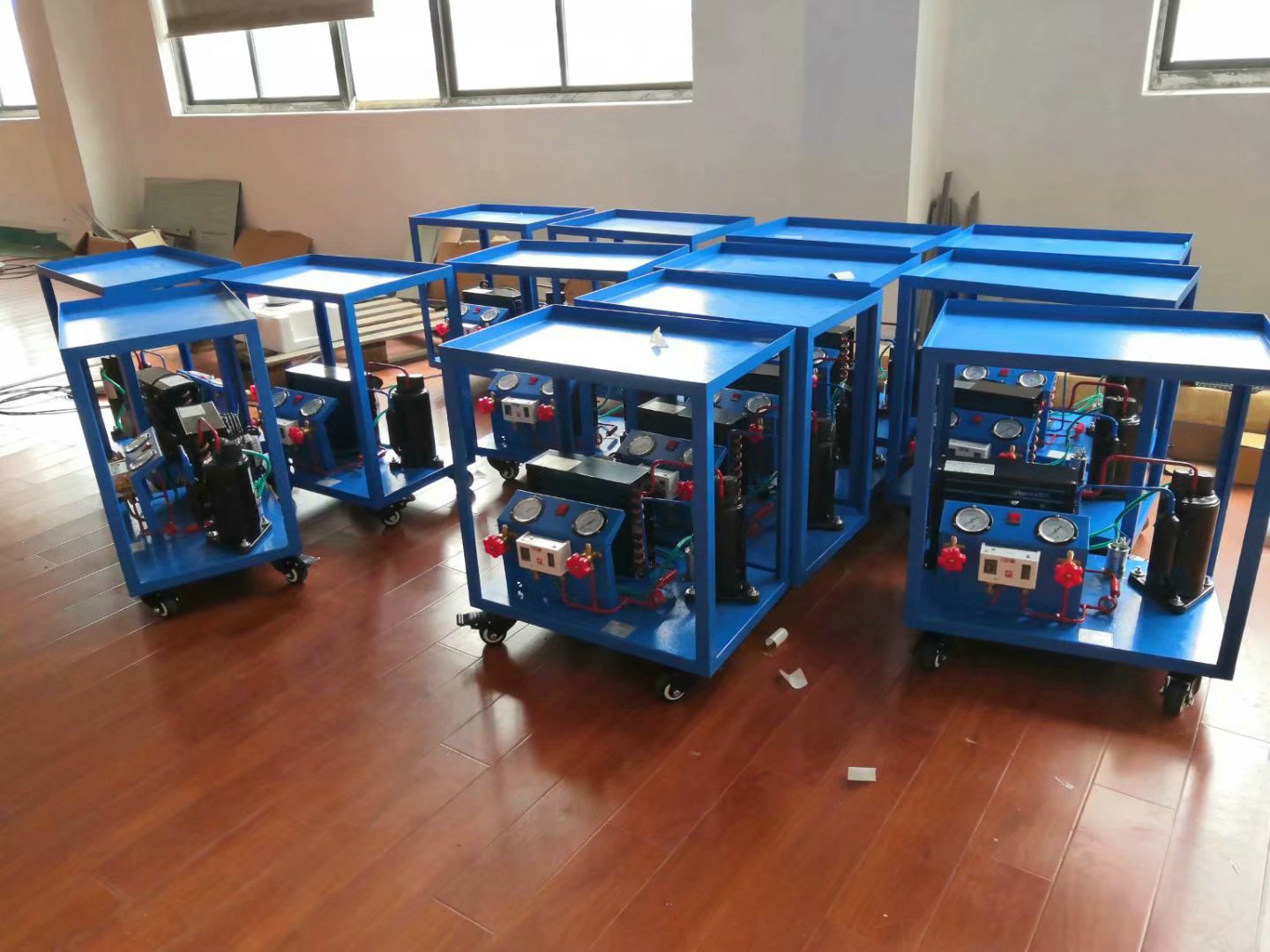

DB-JD79 空調加壓、抽真空、制冷劑回收實訓裝置
DB-JD79空調加壓、抽真空、制冷劑回收實訓裝置是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學.
二、特 點
1.本實訓裝置采用壓縮機作為實訓對象，整個壓縮機被固定于一個工作臺面上，既美觀大方，又有利于學生實際操作。
2，本裝置還以用于空調系統加壓抽真空。
3整個裝置采用模塊化設計，學生在空調實訓中可利用空調中的制冷劑回收，重復使用，可節省大量的社訓成本。
三、技術性能
1.輸入電源：三相四線(或三相五線)～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1kVA
4.重 量：10kg
5.外形尺寸：80cm×40cm×80cm
四、實訓項目
1.常用制冷工工具及量具的使用
2.制冷系統制冷劑回收。
3.抽真空實訓
4加壓
