一、設備簡介：高度仿真，專業設計
現代制冷與空調系統技能實訓設備是一套專門為職業院校制冷類專業設計的高度仿真教學裝備。其設計理念源于實際的空調和冰箱維修技術需求，針對電氣控制及制冷系統的安裝與維護進行了全面模擬。它不僅涵蓋了空調和冰箱的基本組成部分，還細致地呈現了各個組件的工作原理和操作方法。
這套設備主要由多個模塊組成，包括空調系統模塊、冰箱系統模塊、電源及儀表模塊、空調電氣控制模塊、電子溫控和智能溫控電氣控制模塊等。每個模塊都由特定的部件構成，并通過導軌式鋁合金安裝平臺進行固定和連接，使學生能夠在一個接近實際的環境中進行實訓。
二、主要特點：多功能集成，安全高效
1. 模塊化設計，靈活實用
設備的模塊化設計使其具有很高的靈活性和實用性。各模塊可以獨立使用，也可以組合起來形成一個完整的系統，滿足不同層次和不同需求的教學和實訓要求。這種設計不僅方便教師進行課程安排，還能讓學生逐步掌握各個環節的技術要領。
2. 實操性強，技能全面提升
通過這套設備，學生可以進行管路設計、組裝、接線和調試等一系列操作，極大地提高了動手能力和綜合職業技能。同時，學生還能學習如何排除電氣故障、如何進行系統調試等高級技能，為他們未來的職業發展打下堅實基礎。
3. 高度仿真，真實體驗
設備中包含了視液鏡、真空壓力表、溫度傳感器、干燥過濾器等多種檢測和監控元件，學生可以通過這些元件實時監控系統的運行狀態，感受真實的工作流程。這不僅有助于理論知識的理解，還增強了學生的實踐能力。
4. 安全性高，保障到位
設備具備漏電壓、漏電流保護措施，并設有熱保護器件，可以在發生漏電或過熱情況下及時切斷電源，確保師生的安全。此外，整套設備的設計符合國家安全標準，使用更為放心。
三、系統組成：詳盡全面，覆蓋廣泛
1. 空調系統模塊
壓縮機：用于提供循環動力，使制冷劑在系統中流動。
換熱器（室內外機）：分別負責吸收熱量和釋放熱量。
節流裝置：用于控制制冷劑的流量。
輔助部件：如四通換向閥、氣液分離器等。
2. 冰箱系統模塊
鋼絲式冷凝器：用于冰箱的散熱。
冷凍室和冷藏室蒸發器：用于吸收熱量，達到制冷效果。
節流裝置和視液鏡：用于控制制冷劑的流量和觀察制冷劑的狀態。
3. 電氣控制系統
電源及儀表模塊：提供穩定的電力支持，并配備交流電壓表和電流表進行實時監測。
電氣控制模塊：包括空調電氣控制模塊和冰箱電子溫控電氣控制模塊，用于實現對系統的精確控制。
4. 實訓項目：多樣豐富，涵蓋全面
管路設計與組裝：學生需根據實際需求設計和組裝不同的管路系統。
線路鋪設與連接：通過判斷壓縮機繞組等步驟，完成電路的鋪設和連接。
系統調試與工況調整：對制冷系統進行抽真空、加注制冷劑、電氣調試及工況調整。
故障診斷與維修：設置多種常見故障，供學生分析并解決。
四、應用場景：多方位培養，助力就業
這套現代制冷與空調系統技能實訓設備廣泛應用于職業院校的課堂實驗教學、實驗室培訓以及職業技能競賽中。它不僅幫助學生理解和掌握專業知識，還可以培養他們的團隊協作能力、計劃組織能力和職業素養。通過這種實訓方式，學生能夠更快地適應未來的工作環境，提高就業競爭力。

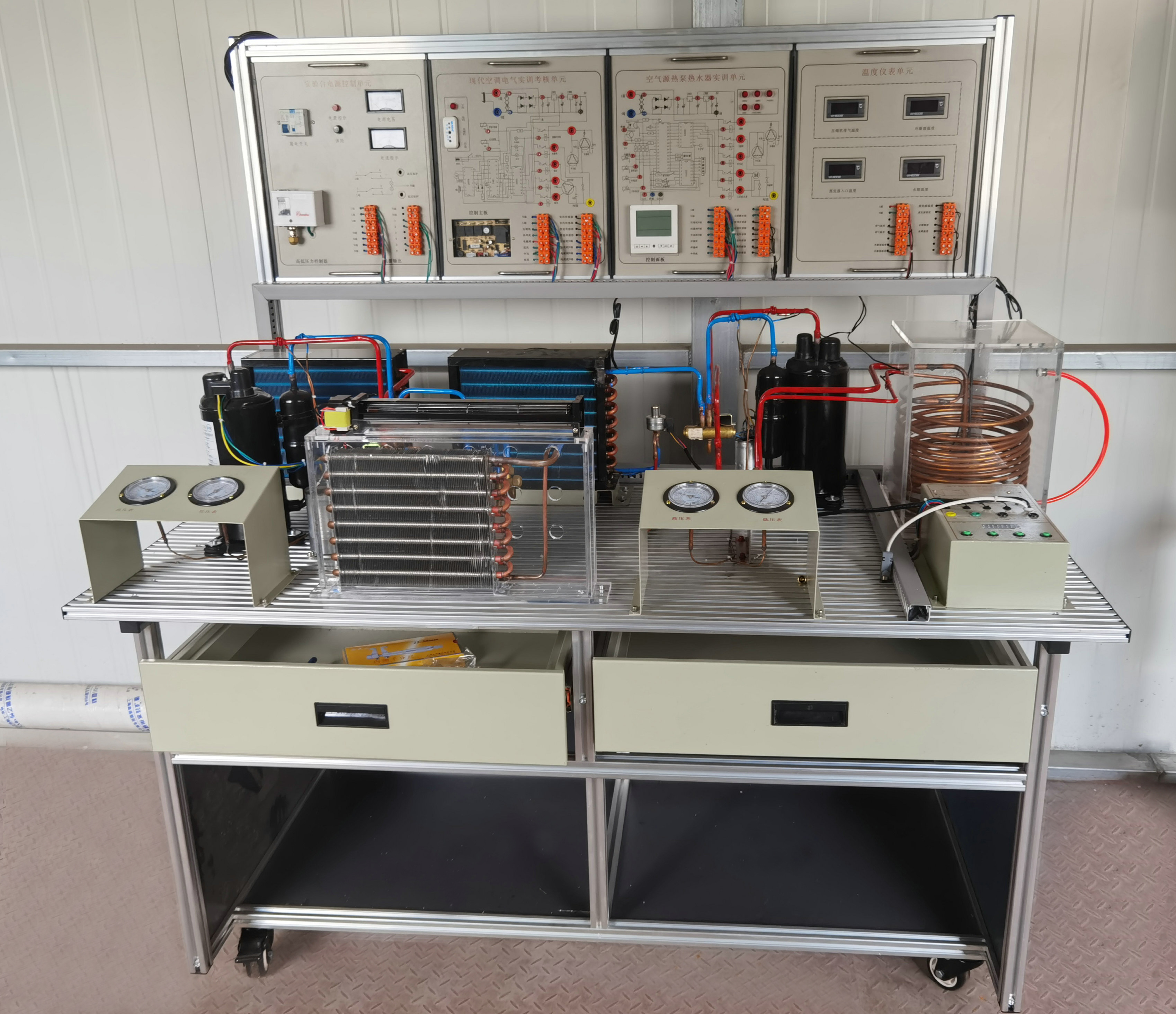

DB-509 現代制冷與空調系統技能實訓設備
一、 產品概述
現代制冷與空調系統技能實訓設備包含了制冷、熱力學、傳熱學和電氣控制等技術，主要由熱泵型家用空調系統和空氣源熱泵系統兩大部分組成。
現代制冷與空調系統技能實訓設備是在鋁合金導軌式實訓臺上安裝冷凝器、蒸發器、節流裝置、壓縮機、控制電路等，構成一個典型的制冷裝置，電氣控制采用掛箱式，能進行制冷系統的組裝、調試、運行，真實呈現制冷裝置的工作過程，通過對制冷系統的安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等，完成對學生的現代制冷與空調系統設備安裝、調試和維修技能訓練。
根據項目教學，可完成以下典型工作任務：
任務一：熱泵型家用空調系統
包含：熱泵型家用空調系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
任務二：空氣源熱泵系統
包含：空氣源熱泵系統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、系統調試及工況調整等。
1. 輸入電源：?jiǎn)蜗嘟涣?20V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜2kW
4. 制冷劑：R22
5. 外形尺寸：160cm×80cm×155cm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、 相關知識和技能
1.制冷系統組成和連接
2.控制系統及應用
3.制冷原理及性能調節
4.制冷熱力學及熱傳遞
5.安裝、連接、故障診斷與調試
四、 系統組成
1.熱泵型家用空調系統
該系統主要由制冷與電氣兩部分組成，制冷部分采用敞開式結構，將真實的制冷系統的各部件在實訓臺面上展現出來，各部件之間采用可拆卸連接器連接；并設有相應的壓力、溫度傳感器和儀表指示；電氣部分采用通用的控制線路板，內容覆蓋大部分空調控制電路，有電源轉換電路、紅外接收電路、溫度采集電路、輸出驅動電路等。
具體配置如下：
| 序號 | 名 稱 | 規 格 | 數量 | 備注 |
| 1 | 電源儀表、元件模塊 | 單相電源總開關（帶漏電和短路保護）1個、指針式交流電壓表1只(0～250V)、指針式交流電流表1只(0～15A)、交流接觸1只、1μF/500V電容2只、12.5μF/500V電容1只、接線端子排2只、壓力控制器1只、綠色接鈕開關1只 | 1塊 | |
| 2 | 熱泵空調電氣模塊 | 通用型熱泵空調主板1塊、原理圖1張、測試點15個、保險絲座1只、對應指示燈7個、接線端子排2個 | 1件 | |
| 3 | 通用空調板 | 雙傳感器 | 1套 | |
| 4 | 壓縮機 |
工作電壓：AC220V、制冷量：1745W 輸入功率：585W |
1個 | |
| 5 | 翅片式蒸發器 | FN-2 | 1個 | |
| 6 | 翅片式冷凝器 | FN-4.4 | 1個 | |
| 7 | 電磁四通閥 | DSF-4 | 1個 | |
| 8 | 節流裝置 | 1套 | ||
| 9 | 單向閥 | 1套 | ||
| 10 | 空調過濾器 | 2套 | ||
| 11 | 三色雙英加液管 | CT-336（螺紋頂針） | 1套 | |
| 12 | 公/英制彎轉接頭 | 外英內公 | 3個 | |
| 13 | 轉頁扇電動機 | 頁扇300mm | 2個 | |
| 14 | 標準空調閥 | 1/4 | 1個 | |
| 15 | 3/8 | 1個 |
2.空氣源熱泵系統
該系統主要由四部分構成，分別是壓縮機、沉浸式冷凝器、節流裝置、風冷蒸發器。利用壓縮機驅動管道內的制冷劑循環流動，不斷的蒸發冷凝，通過制冷劑溫差吸熱和壓縮機壓縮制熱后，把外界的熱量源源不斷的聚集到熱泵主機上的沉浸式冷凝器上，使儲水器中的水溫迅速上升。系統各部件之間采用可拆卸連接器連接；可對系統進行組裝、調試、運行，工況調整等操作，采用有機玻璃儲水箱，可直接反應出效果。具體配置如下：
| 序號 | 名 稱 | 規 格 | 數量 | 備注 |
| 1 | 空氣源熱泵熱水器電氣模塊 | 空氣源熱泵熱水器主板1塊(機箱內部)、原理圖1張、測試點11個、保險絲座1只、接線端子排2個 | 1塊 | |
| 2 | 溫度表、接觸器模塊 | 溫度測量表4只、交流接觸器1只、接線端子排2個 | 1塊 | |
| 3 | 空氣源熱泵電氣控制板 | 1套 | ||
| 4 | 壓縮機 |
工作電壓：AC220V、制冷量：1745W 輸入功率：585W |
1個 | |
| 5 | 翅片式蒸發器 | FN-4.4 | 1個 | |
| 6 | 電磁四通閥 | DSF-4 | 1個 | |
| 7 | 單向閥 | 1套 | ||
| 8 | 干燥過濾器 | 2套 | ||
| 9 | 沉浸式冷凝器 | 1套 | ||
| 10 | 有機玻璃水箱 | 1套 | ||
| 11 | 轉頁扇電動機 | 頁扇300mm | 1個 |
實訓桌采用工業標準鋁型材件與鈑金結構件拼裝而成，結構堅固，造形美觀大方；設有二個大抽屜，用于放置實訓導線或工具等。實訓桌臺面用于放置熱泵型家用空調和空氣源熱泵系統的元器件并提供一個寬敞舒適的工作臺面，學生可以在工作臺面上將制冷系統的器件任意安裝，實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
工具配置清單
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 便攜式焊炬 | 2升手提式焊炬 | 1套 | 全室一個 |
| 2 | 單級旋片式真空泵 | TW-1A | 1臺 | 全室一個 |
| 3 | 脹管擴孔器 | CT－2000 | 1把 | |
| 4 | 割刀 | CT-274 | 1把 | |
| 5 | 雙表閥 | CT-536GF/S | 1套 | |
| 6 | 三色雙英加液管 | CT-336（螺紋頂針） | 1套 | |
| 7 | 公/英制彎轉接頭 | 外英內公 | 3個 | |
| 8 | 活動鈑手 | 0～250mm | 1把 | |
| 9 | 活動鈑手 | 0～300mm | 1把 | |
| 10 | 內六角鈑手 | φ6 | 1把 | |
| 11 | 制冷劑鋼瓶 | 3kg | 1個 | 全室一個 |
