模擬建筑火災自動報警噴淋演示系統
一、裝置組成：

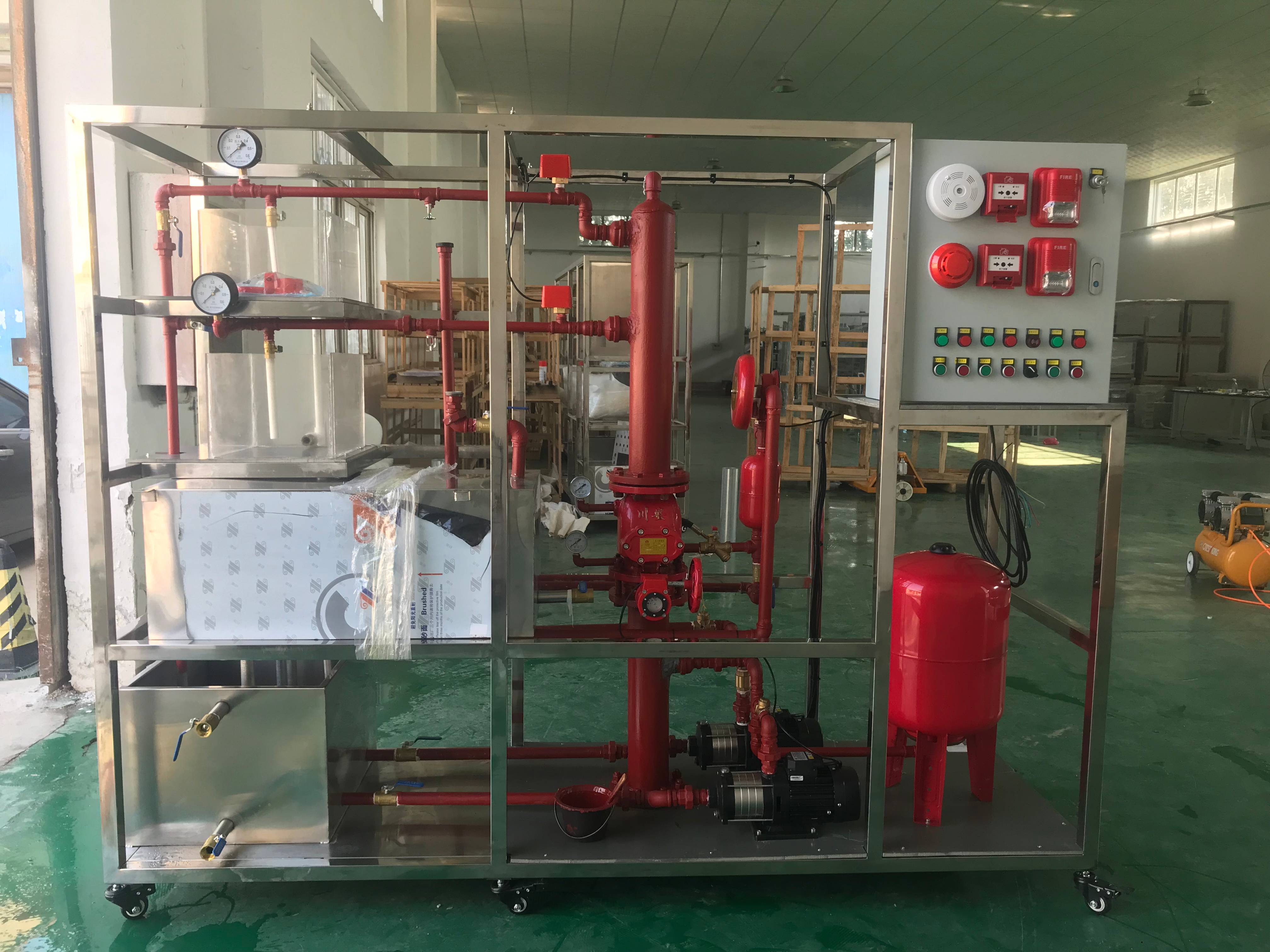

建筑樓宇消防火災自動報警聯動演示系統全部元器件均采用實物，整個實訓裝置主要由PLC主機、報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
二、系統實訓功能：
能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1、工作電壓：?jiǎn)蜗嗳�220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全保護：具有漏電自動保護裝置
四、可以做的實訓項目
1、控制臺及自動噴水滅火系統原理的認識實驗
2、火警狀態下自動啟動噴水滅火系統的模
3、火警狀態下手動啟動噴水滅火系統的模擬
4、四種類型噴頭的噴水實驗
5、未端試水裝置的實驗
6、排氣閥的認識實驗
7、自動噴水滅火系統與報警主機的聯網實驗（消防主機自配）
8、自動噴水滅火系統的連接與噴頭的安裝
9、自動噴水滅火系統故障的設置與排除
10、按線路圖將各部分連線
11、設計并安裝一個簡易應用系統
12、全真滅火及噴頭性能測試的擴展實驗
五、配置清單
建筑樓宇消防火災自動報警聯動演示系統全部元器件均采用實物，整個實訓裝置主要由PLC主機、報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1、工作電壓：?jiǎn)蜗嗳�220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全保護：具有漏電自動保護裝置
四、可以做的實訓項目
1、控制臺及自動噴水滅火系統原理的認識實驗
2、火警狀態下自動啟動噴水滅火系統的模
3、火警狀態下手動啟動噴水滅火系統的模擬
4、四種類型噴頭的噴水實驗
5、未端試水裝置的實驗
6、排氣閥的認識實驗
7、自動噴水滅火系統與報警主機的聯網實驗（消防主機自配）
8、自動噴水滅火系統的連接與噴頭的安裝
9、自動噴水滅火系統故障的設置與排除
10、按線路圖將各部分連線
11、設計并安裝一個簡易應用系統
12、全真滅火及噴頭性能測試的擴展實驗
五、配置清單
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 濕式報警閥 | ZFDN-100 | 1個 |
| 2 | 進水信號閥 | 100 | 1個 |
| 3 | PLC主機 | 三菱FX1N-40MR | 1臺 |
| 4 | 閉式噴頭 | DN20 | 1個 |
| 5 | 隱蔽噴頭 | DN20 | 1個 |
| 6 | 壓力表 | 0.6MP | 3只 |
| 7 | 消防水箱 | 1個 | |
| 8 | 消防泵 | 0.75kw | 1臺 |
| 9 | 高位水泵 | 0.75kw | 1臺 |
| 10 | 不銹鋼機架 | 1個 | |
| 11 | 控制柜 | 1個 | |
| 12 | 水管套件 | 1套 | |
| 13 | 銅球閥 | 1寸DN25 | 3個 |
| 14 | 止回閥 | 1寸DN25 | 2個 |
| 15 | 銅球閥 | 六分DN20 | 2個 |
| 16 | 銅球閥 | 四分DN16 | 2個 |
| 17 | 1寸渡鋅管 | 1根 | |
| 18 | 六分渡鋅管 | DN25 | 1根 |
| 19 | 彎頭 | 1寸DN25 | 10個 |
| 20 | 20彎頭 | 四分DN16 | 10個 |
| 21 | 32三通 | 1寸DN25 | 5個 |
| 22 | 25三通 | 六分DN20 | 10個 |
| 23 | 20三通 | 四分DN16 | 3個 |
| 24 | 32外絲 | 1寸DN25 | 15個 |
| 25 | 25外絲 | 六分DN20 | 6個 |
| 26 | 20外絲 | 四分DN16 | 4個 |
| 27 | 100閥 蘭墊 | 2塊 | |
| 28 | 1寸水箱墊片 | 4塊 | |
| 29 | 100轉50大小頭 | 1個 | |
| 30 | 50轉1寸大小頭 | 1個 | |
| 31 | 50轉20大小頭 | 50轉六分 | 1個 |
| 32 | 20內絲直通 | 六分 | 2個 |
| 33 | 不銹剛軟管 | 0.5M | 2根 |
| 34 | 交流接觸器 | 220V四位主觸點 | 3個 |
| 35 | 24V繼電器 | 16腳 | 4只 |
| 36 | 開關電源24V | 100W-24V | 1只 |
| 37 | 電源總開關 | DZ47-63-2P-10A | 1個 |
| 38 | 教學課件資源 | 1套 |
