一、實驗?zāi)康模?br /> 1、了解白熾燈的特點及使用
2、了解聲控開關的原理
3、掌握聲控開關的接線及使用方法
二、原理說明：
1、白熾燈
白熾燈是利用電流在燈絲電阻上的熱效應，使燈絲溫度上升到白熾溫度而發光的。白熾燈有螺口燈頭和插口燈頭兩種。
白熾燈的主要工作部分是燈絲，燈絲用熔點溫度高和不易蒸發的鎢制成。40W及以下的燈泡內部抽成真空，40W及以上的燈泡內部抽成真空后又充有少量氬氣或氮?dú)獾榷栊詺怏w，以減少鎢絲揮發，延長燈絲使用壽命。白熾燈發光效率低，大部分電能轉化成熱能，只有百分之十左右轉換成光能。
2、聲控開關
本實驗用的是聲光控制自動延時式節電開關，具有：節能，壽命長、無觸電、無火花、無污染、安全等特點適用于樓道、家庭涼臺、地下室等自動關燈的場所。
開關采用聲音控制方式，使用時只需發出響聲電燈即點亮，經過1分鐘后自動熄滅。電路設計采用光感器件，控制開關只有在夜間或光線較暗的情況下工作。
開關采用電燈直流工作方式，完全避免了普通機械式開關開啟時220v高壓對電燈的沖擊，從而大大延長了電燈的使用壽命。
3、實驗原理圖

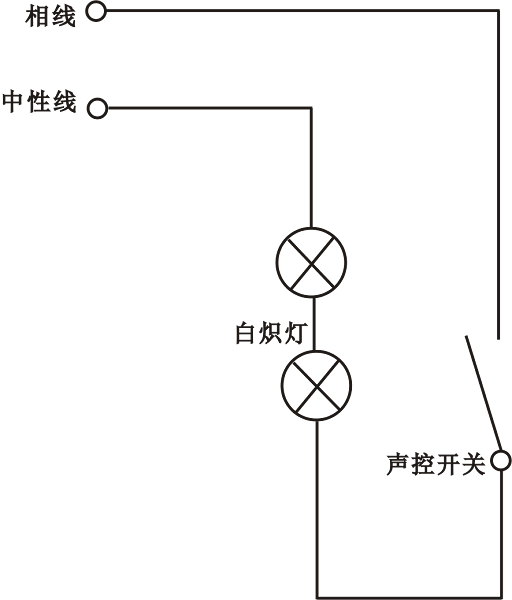

圖4、聲控開關控制樓梯燈電路
三、實驗器件
| 序號 | 名 稱 | 器 件 標 號 | 數 量 | 備 注 |
| 1 | 220v電源 | 漏電斷路器、熔斷器 | 1 | |
| 2 | 白熾燈 | 白熾燈1 、2 | 2 | |
| 3 | 聲控開關 | 聲控開關 | 1 | |
| 4 | 電線 | 若干 |
四、實驗內容
1、根據原理圖畫出接線圖。
2、根據原理圖和接線圖在實訓柜內布線接線。
3、故障排除。
五、實驗方法
1、熟悉實驗裝置的結構及原理。
2、設計畫出跟原理圖對應得布置圖。
3、找出實驗用的元器件，熟悉其結構和原理。
4、用萬用表檢測其好壞。
5、進行接線。
6、用萬用表檢查接線是否正確。
7、申請通電檢驗。
8、分析測試結果。
六、實驗注意事項
1、接線時必須斷開電源。
2、相線必須接進開關。
3、接線要牢固，不露銅，不損傷導線絕緣。
七、思考題
1、聲控開關有什么特點？應適用于什么場合？
2、聲控開關常見的故障有哪些？
