主頁 > 產品介紹 > 汽車新能源教學設備 > 汽車電動動力系統示教板 2025-04-18

[規格型號]：	DB-5003
[產品名稱]：	汽車電動動力系統示教板
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-5003 汽車電動動力系統示教板

一、產品簡介

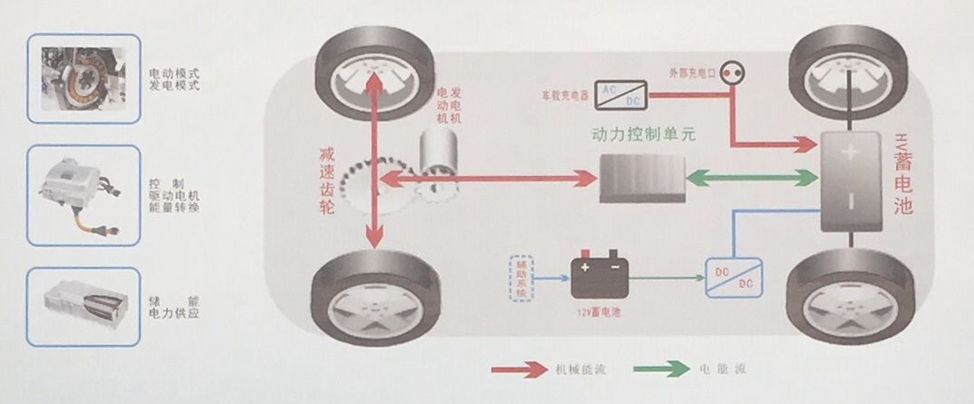

汽車電動動力系統示教板根據電動汽車動力系統能量傳遞原理制作而成，展示電動汽車動力系統能量傳遞過程，可以動態模擬電動汽車動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及運行狀態，動態展示汽車電動汽車動力系統的特點和優勢。
二、功能特點

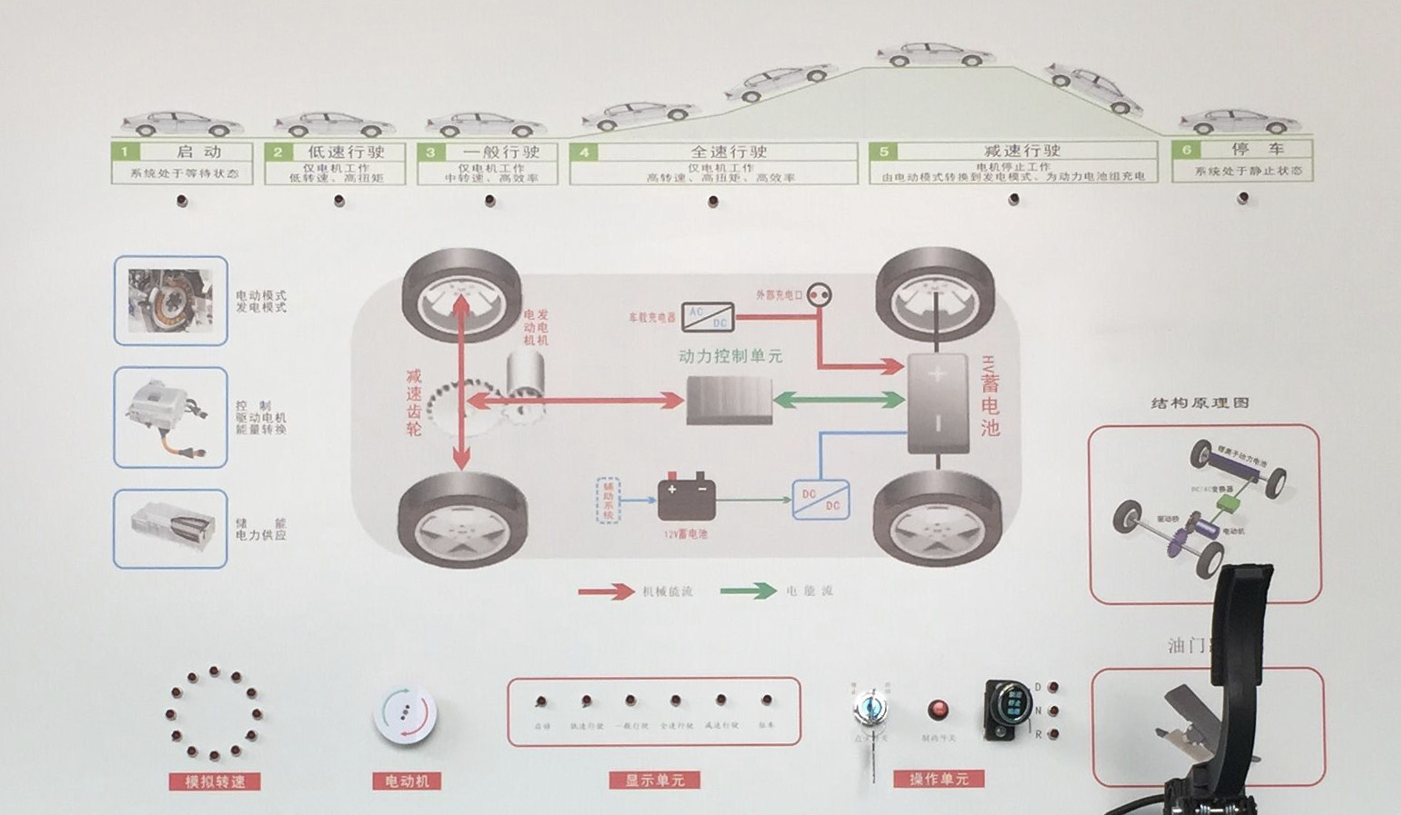

1. 汽車電動動力系統示教板面板布局采用框圖模塊設計，將電動汽車動力系統的六大組成部分之間的連接關系進行展示，并輔以發光二極管進行系統流向的動態指示，用來演示發動機、電動機以及發電機的工作狀態及能量流動；
2. 汽車電動動力系統示教板可以動態模擬電動汽車動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車等六種工況下的能量流動方向；
3. 汽車電動動力系統示教板面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。

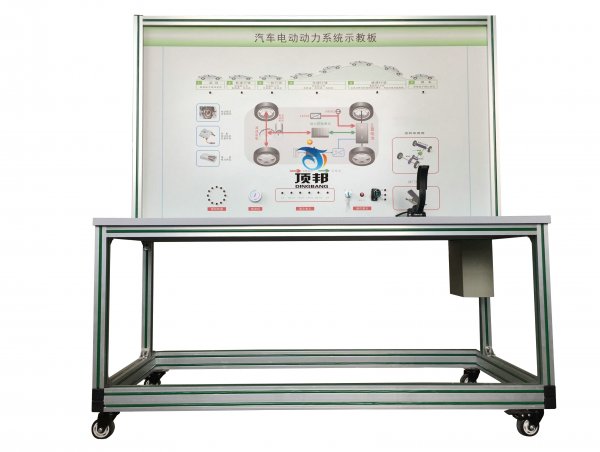

4. 汽車電動動力系統示教板設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
6.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三.技術規格
1.外形尺寸：1500×700×1700(長×寬×高)
2.面板外形尺寸：1448×940mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.交流電源：220V
四.實訓（實驗）項目
電動汽車動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車等六種工況認知。
五.基本配置
儀表、點火開關、電機控制器、電機、發光二極管流水燈、剎車開關、檔位開關、油門控制裝置、電源總開關、急停開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，原理面板1448×940mm）、設備操作說明書。

友情提示：

1、貨品驗收：閣下收貨時請檢查汽車電動動力系統示教板的貨品外觀，核實汽車電動動力系統示教板的數量及配件，拒收處于受損狀態的汽車電動動力系統示教板；

2、質保：頂邦將為閣下提供汽車電動動力系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對汽車電動動力系統示教板的免費維修，超出條件承諾時提供對汽車電動動力系統示教板的有償維修；

3、退換貨：閣下單方面原因?qū)е碌钠囯妱?dòng)動力系統示教板選型錯誤或汽車電動動力系統示教板購買數量錯誤，造成汽車電動動力系統示教板的退換貨要求，將不被接受；

4、貨期：汽車電動動力系統示教板的發貨期為參考值，如您需要了解汽車電動動力系統示教板的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對汽車電動動力系統示教板有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關汽車電動動力系統示教板的咨詢。
