[規格型號]：	DB-QC94
[產品名稱]：	低壓電器解析智能聯動理實一體化實操平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

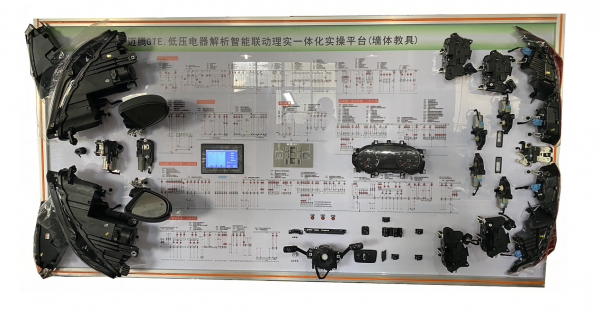

DB-QC94 低壓電器解析智能聯動理實一體化實操平臺

一、產品簡介
低壓電器解析智能聯動理實一體化實操平臺(墻體教具)采用混合動力新能源車身電器系統實物為基礎，低壓電器元器件按照原車結構布置于墻體面板上。充分展示新能源汽車燈光系統、雨刮系統、喇叭系統、天窗系統、智能鑰匙系統、電動車窗系統、電動門鎖、帶折疊式電動后視鏡﹑點火系統、音響信息娛樂系統等低壓電器系統的組成結構和工作過程。適合于各類院校對新能源汽車身電器系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
低壓電器解析智能聯動理實一體化實操平臺車型要求：插電混動發動機排量≥1.4T功率：≥155kw，綜合最大扭矩：≥400N·m，車身尺寸：≥4865mm×1832mm×1469mm，前置前驅，NEDC純電續航里程≥63km，6檔濕式雙離合車型汽車。

二、功能特點
1.真實可運行的車身電器系統，充分展示車身電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕,真實可運行操作,展示系統結構和原理、工作過程。
3.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
6.面板上安裝有原車診斷座，可通過解碼器檢測低壓電器系統，讀取故障碼及清除故障碼，讀取動態數據流，參數設定等診斷功能。
7.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。
8.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
9.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
外形尺寸：長2492x寬200x高1272mm
工作電源：DC12V
輸入電源：AC220V
四、實訓（實驗）項目
1.新能源汽車低壓電器系統認知;
2.新能源汽車低壓電器系統結構組成；
3.新能源汽車低壓電器系統工作過程與原理；
4.低壓電器系統（包括天窗、燈光、中控門鎖、雨刮﹑點火﹑電動車窗、電動后視鏡、音響﹑智能鑰匙等）檢測故障診斷實訓。
5.電器系統(低壓電器系統)理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷。
五、基本配置
(邁騰GTE混動汽車)車身電腦、智能鑰匙系統﹑點火系統﹑天窗電機與控制開關、左前車窗電機、右前車窗電機、左后車窗電機、右后車窗電機、左前鎖塊、右前鎖塊、右后鎖塊、左后鎖塊、電源總開關、保險絲盒、車窗組合開關、中控鎖開關、組合開關、左右前大燈總成、左右前霧燈、左右轉向燈、左右組合尾燈、牌照燈、燈光開關、倒車燈開關、危險燈開關、剎車開關、雨刮總成、雨刮開關、雨刮繼電器、洗滌電機、喇叭、喇叭開關、電動后視鏡與開關、音響與導航總成、音響揚聲器（6寸200W）、DC12開關電源、點火開關、一體化全鋁合金型材搭建的墻體臺架（帶固定墻體掛件，帶檢測端子的原理面板）、故障設置和考核系統、設備操作說明書。
