產品介紹：

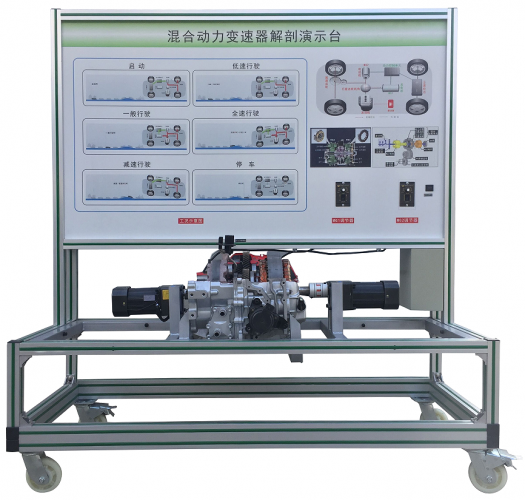

DB-5038 混合動力變速器解剖演示臺

一、產品簡介
采用油電混合動力汽車變速器總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示系統內外部結構和部件的運動情況。采用冷板沖壓成形柜式底座，前面設置雙開門，底座安裝可移動萬向帶鎖止功能腳輪。適用于混合動力汽車動力系統原理和結構教學。
二、功能特點
1.采用原廠油電混合動力汽車變速器系統(包括：內外附件)進行機構切剖，充分展示油電混合動力汽車變速器機構部分的內外結構。
2.系統各機械剖面采用不同顏色的油漆進行噴涂。
3.由 2 只單相齒輪減速感應電機驅動 M1 與 M2 電機各種工況的低速運轉，真實演示混聯式混合動力系統內部機械部件的運動過程。
4.雙開門鐵制柜式移動臺架采用高強度的鋼結構沖壓及焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.實訓臺配結構原理教學板，展示內部零部件名稱和結構。
6.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。
三、技術規格
1.外形尺寸：1400×800×1200mm(長×寬×高)；
2.動力電源：AC 220V；
3.單相齒輪減速感應電機：電壓 AC220V,額定功率 250W,0-90 轉/分；
4.工作溫度：-40℃～+50℃；
5.移動腳輪：100*60mm；
四、實訓（實驗）項目
1.油電混合動力汽車變速器結構與原理認知實訓。
2.油電混合動力汽車變速器拆裝與檢測實訓。
五、基本配置
豐田卡羅拉油電混合動力汽車變速器總成，2 臺單相齒輪減速感應電機，三相漏電保護開關，移動臺架(帶自鎖腳輪裝置)、設備操作說明書。
