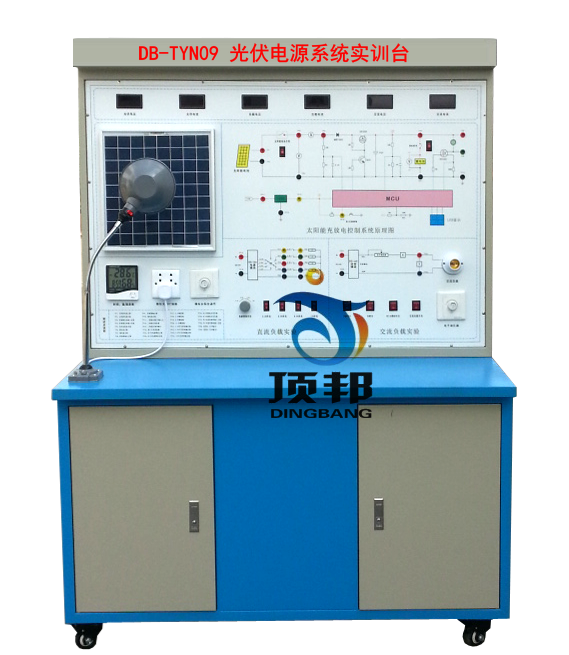

1、光伏電源系統實訓臺
室內型光伏電源系統實訓臺由太陽能電池組件模塊、蓄電池模塊、控制器模塊、離網逆變模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。
2、教學及研究實訓項目
2、1、小功率太陽能電池光能量變換過程演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、太陽能電池直接負載實驗。
2、2、系統控制運行過程演示和實驗
實驗1、太陽能控制器欠壓保護實驗。
實驗2、太陽能控制器充電過壓保護實驗。
實驗3、太陽能控制器充電溫度補償實驗。
實驗4、模擬的太陽能路燈系統實驗（6WLED燈板帶配光器）
實驗5、控制器三種輸出模式實驗，手動開關切換或跳線（手動開＋手動關、光控開＋光控關、光控開＋時控關）
實驗6、逆變器逆變?cè)�理�?shí)驗（通過逆變器各測試點的測試）
實驗7、逆變器與市電互補實驗（手動開關切換）
實驗8、逆變器輸出過載保護實驗
實驗9、逆變器輸出欠、過壓保護實驗
實驗10、市電代替太陽能電池充電實驗（通過人工鈕子開關切換）
實驗11、并網逆變器逆變?cè)�理�?shí)驗（通過逆變器各測試點的測試）
實驗12、并網逆變器輸出過載保護實驗
實驗13、并網逆變器輸出欠、過壓保護實驗
實驗14、并網逆變器MPPT與電子跟蹤器有效結合和分離控制方面的比較實驗。
實驗15、并網逆變器并入的電網供電中斷，逆變器應在2s內停止向電網供電，的防孤島效應保護試驗。

3、實訓系統運行技術條件（單相輸出）
3、1、發電單元
光能
◆光伏模塊功率：20Wp
◆光伏模塊輸出工作電壓：17.5VDC
◆光伏模塊工作電流：1.14A
3、2、電力蓄能單元
◆蓄電池類型：免維護膠體蓄電池
◆蓄電池組容量:12V/7Ah
◆蓄電池?cái)?shù)量：1個
3、3、控制單元
◆太陽能充放電控制器：工作電壓12V電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
◆離網逆變電源：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓0.8V～17V、電流12A；額定輸出電壓220VAC±10%、額定輸出功率150W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。
◆同步逆變電源：直流輸入電壓12VDC,并網輸出電壓180～260VAC,并網頻率范圍47.8～51.2Hz,輸出功率200W，頻率50Hz，效率98.5%，功率因數>0.99，最大MPPT：12～17.5VDC。可通過光電池和蓄電池組直接并網。
◆輸入市電：工作電壓AC220V、頻率50HZ；
◆工作環境：0℃～40℃、≤85%RH
3、4、顯示單元
3、4、1、數字顯示
◆直流電壓表：光電池充電電壓/蓄電池實際電壓，相互切換；
◆直流電流表：光電池充電電流/逆變器輸入電流，相互切換；
◆交流電壓表：逆變器輸出電壓；
◆交流電流表：逆變器輸出電流；
◆溫/濕度表：顯示實驗室當前的溫度、濕度、時間。
3、4、2、LED顯示
◆太陽能控制器：充電、過壓、欠壓、過放、運行；
◆蓄電池電壓（高-中-低）；
3、4、3、數碼管顯示
◆通用開＋通用關；
◆光控開＋光控關；
◆光控開＋時控關；
3、5、開關單元
◆光電池控制開關；
◆逆變器控制開關；
◆阻性負載控制開關；
◆光電池控制開關；
3、6、負載單元
◆交流線性電阻負載：3～15～120W
◆直流模擬負載：12V/6W
3、8、監控軟件（選配）
◆PC監控模塊：監控主機、監控軟件、顯示屏。
◆顯示內容：蓄電池電壓、光伏電壓、光伏電流、光伏功率，能量模擬圖。

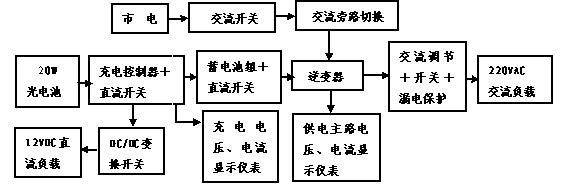

4、光伏電源系統實訓臺工作原理方框圖
