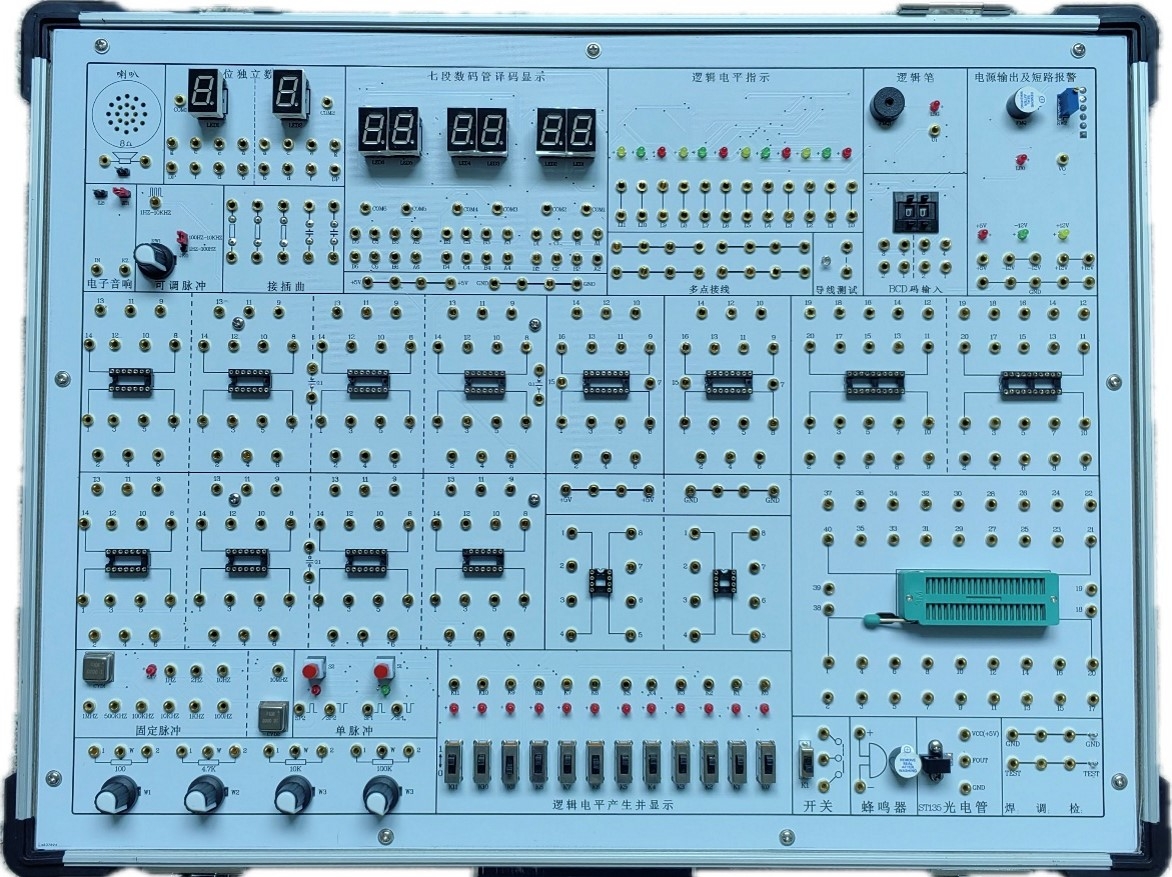

DB-SD12 數字電路實驗箱

數字電路實驗箱由鋁木合金箱體、開關電源、常用信號源和實驗電路區組成。其中實驗電路區采用全開放模式，可根據需求靈活配置實驗電路，以滿足不同層次學生的教學實驗要求。

一、主要組成
1.1直流穩壓電源 DC：±12V/1.5A，DC：5V/2A，其中+5V電源有過壓保護、欠壓保護和短路報警和自動關斷功能，確保實驗電路元件和人身安全。
1.2 直流穩壓連續可調輸出:DC:1.5～9V。
1.3 常用信號源
1）提供二組正負單脈沖發生電路，帶電平指示。
2）1HZ～10KHZ分2檔連續可調時鐘電路，1HZ～100HZ和100HZ～10KHZ。
3）固定脈沖分9路輸出,分別是1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ帶指示燈顯示。
4）12路開關量輸入顯示電路，輸入端帶保護功能。
5）12路開關量輸出電路，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。
6）6位七段LED共陽數碼顯示器，自帶BCD碼譯碼電路；
7）2位獨立數碼管，可裝共陽或共陰數碼管，都設計有限流電阻以保護數碼管。
8）2組BCD碼撥盤開關輸出電路，輸出端帶保護功能。
9）由555時基電路組成的音響輸出控制電路，并帶有蜂鳴器和喇叭輸出設備。
1.4 測試
1）提供三狀態數字邏輯測試電路，并有聲光提示。
2) 設計有導線測試座一組，可測量實驗導線的通斷。
1.5 實驗電路區：獨立電路板設計，和實驗信號源完全隔離，防止實驗電路區接線時的誤操作損壞主機箱。實驗電路區配置如下：
1）配置開放式實驗區，含2只IC8、8只IC14、2只IC16、2只IC20、1只IC40鎖緊插座（兼容IC18-IC40等)。
2）提供獨立10MHZ晶振、8Ω喇叭、蜂鳴器、ST135光電開關和1×2開關各1個,電位器100、4.7K、10K、100K各1個。
3) 還設有多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好)作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。
4) 1個擴展模塊電路接入?yún)^(qū)：尺寸各為155×100mm，可選配固定線路實驗?zāi)K。學生可以進行創新性練習，以提高學生的思維能力和動手能力。
5）分立元件：含電阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、
4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可調、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二極管2AK2、2CK13、2CK15、IN4007；三極管3DG6和3DK2；晶振32768HZ；電位器100K（2個）、47K、15K、10K、1K、330Ω各1個，滿足數字電路最基礎實驗要求。
1.6 配套虛擬仿真實驗軟件。
1.7實驗用基礎集成電路：74LS00、74LS02、74LS04等22片。
1.8實驗線路的連接
全部信號引出插孔采用Φ2自鎖緊式涂金插孔，永不氧化，美觀漂亮。實驗導線有兩種分別為Φ0.5的單股銅芯線（與面包板兼容）和Φ2自鎖緊可疊插導線。
1.9 機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸505×385×135mm。
三、實驗項目
基礎實驗
1. 晶體管開關特性、限幅器與鉗位器
2. TTL集成邏輯門的邏輯功能與參數測試
3. CMOS集成邏輯門的邏輯功能與參數測試
4. 集成邏輯電路的連接和驅動
5. 組合邏輯電路的設計與測試
6. 譯碼器及其應用
7. 數據選擇器及其應用
8. 觸發器及其應用
9. 計數器及其應用
10. 移位寄存器及其應用
11. 脈沖分配器及其應用
12. 使用門電路產生脈沖信號——自激多諧振蕩器
13. 單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路
14. 555時基電路及其應用
四、實驗箱配置

序號	名稱	說明	數量
1	DB-SD12主機箱	含機箱、工作電源、常用信號源、實驗電路區等主要組成里的全部?jī)?nèi)容	1臺
2	供電電源線	1.5m	1根
3	2號實驗導線	30cm-50cm	40根
4	保險絲	2A	2支
5	分立元件模塊板		1塊
6	實驗用基礎集成電路	74LS00、74LS02、74LS04等	22片

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。
