產品介紹：
一、系統簡介

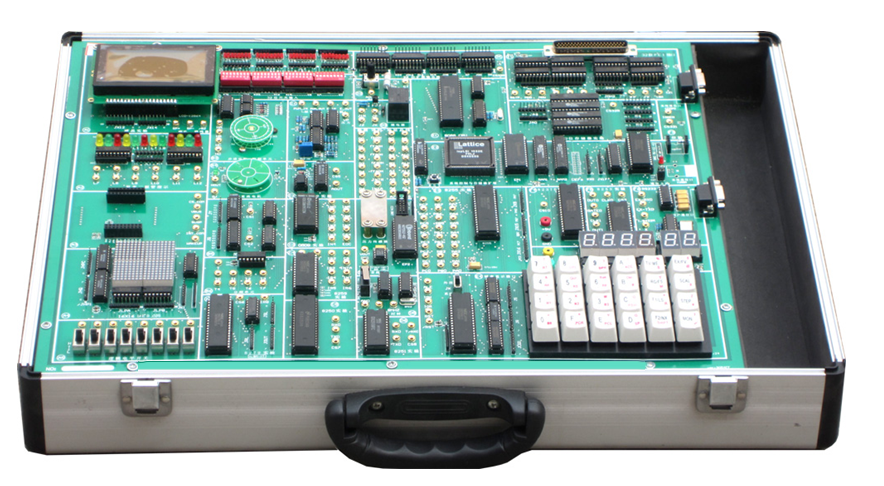

16/32位微機實驗箱是《16位微機原理與接口》、《32位微機原理與接口》、《微機控制技術》等課程教學的最佳配套實驗設備。為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、系統組成：
•硬件：
（1）16位微機系統擴展： CPU（8088），系統控制芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路（采用PC鍵盤），開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

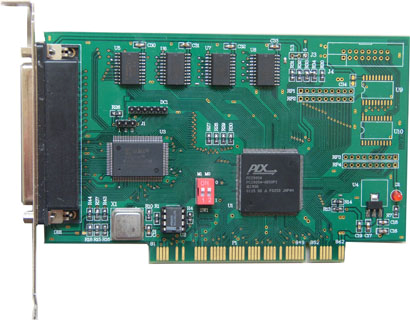

（2）32位接口單元：32位開關邏輯電平輸入/ 輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI 接口驅動電路，32位PCI 接口卡（由PCI9054、93C56組成）。
（3）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），8位開關邏輯電平輸入/ 輸出電路，單脈沖發生器，8MH時鐘分頻，16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。
（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（5）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；
（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。
•軟件：
系統配置Win2000/xp等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。
32位微機接口實驗的應用程序全部采用Visual C++ 6.0 開發，其與驅動的通訊方法將在之后介紹，因為驅動是在VC 基礎上開發的，所以應用程序也采用VC，其優點是顯而易見的。
32位匯編程序全部在windows2k,winxp下平穩運行，實驗系統提供了全部的源程序，特別是32位的匯編程序能在VC下進行單步調試，為用戶的開發，調試和學習提供了極大的方便.

•電源：
系統內置高性能直流穩壓電源。
•機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（1）系統自動切換：采用16位和32位兼容設計，以8088實驗開發系統作為基板，PCI 接口卡為插卡，無系統選擇開關，實驗主機自動識別16/32位系統類型，自動切換不同的三總線連接，使用極其方便。
（2）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗系統自帶PC鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。
（3）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（4）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過實驗系統調試用戶板。
四、實驗項目
（一）8086十六位微機系統
軟件實驗：
（1）二進制多位加法實驗
（2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
(4）十進制數的BCD碼相減運算
（5）內存清零實驗
（6）數碼顯示實驗
（7）求最大數和最小數
（8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）
（4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
（6）定時器/計數器實驗
（7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）
（10）小直流電機調速實驗；
（11）步進電機控制
（12）繼電器控制
（13）存貯器讀寫實驗
（14）電子琴實驗
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗
（22）溫度測量實驗
（23）壓力測量實驗
擴展卡實驗（選配）☆
（1）POD4擴展卡主持以下實驗：
       •ISD1420 語音錄放
（2）POD5擴展卡：
       •40芯鎖緊大孔引出，擴展主板以外接口芯片用。
說明：實驗項目打“☆”號為選配實驗。

（二) PC機32位接口實驗系統（可選配）

1、實模式原理實驗
（1）顯示程序?qū)嶒?nbsp;           （2）數據傳送程序?qū)嶒?nbsp;     （3）數碼轉換程序?qū)嶒?br /> （4）運算類程序?qū)嶒?nbsp;         （5）分支程序?qū)嶒?nbsp;          （6）循環程序?qū)嶒?br /> （7）子程序?qū)嶒?nbsp;              （8）綜合設計程序?qū)嶒?br /> 2、保護模式原理實驗
（1）描述符及描述符表實驗   （2）任務內控制轉移實驗   （3）任務切換實驗
（4）中斷/異常處理實驗       （5）虛擬8086環境實驗    （6）實模式與保護模式間切換實驗
3、32位微機接口技術實驗
（1）基本I/O接口設計實驗    （2）地址譯碼電路設計實驗   （3）32位存儲器擴展實驗
（4）8259中斷控制器實驗       （5）8255并口控制器應用實驗（6）8251串口控制器應用實驗
（7）8253定時/計數器應用實驗 （8）A/D轉換實驗          （9）D/A轉換實驗
（10）電子發聲設計實驗         （11）8255鍵盤掃描及顯示設計實驗
（12）點陣LED顯示設計實驗    （13）128*64  LCD液晶顯示設計實驗
（14）32位DMA數據傳送實驗  (15) 8279鍵盤顯示實驗
4、微機控制應用實驗
（1）直流電機閉環調速實驗     （2）溫度閉環控制實驗
（3）步進電機控制實驗
5、Windows下的PCI設備驅動程序及其接口應用設計實驗
（1）PCI總線配置操作實驗      （2）WDM驅動程序設計實驗
（3）I/O操作設計實驗           （4）存儲器操作設計實驗
（5）中斷處理設計實驗         （6）信號發生器設計實驗
（7）溫度閉環控制系統設計實驗
6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）
