一、產品特點

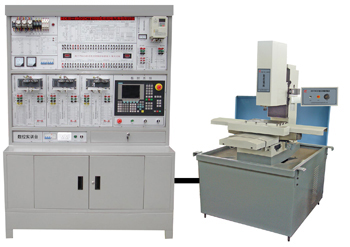

1.由數控銑床實訓臺和數控銑床實物組成，不僅可作為數控銑床電氣故障的維修實訓設備，也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能；
2.學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實訓操作；
3.完全采用工業化的器件，將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示；
4.模塊化結構設計，并設計有強電柜，便于實現數控銑床各個環節的實訓教學；
5.設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障，具有數控銑床的故障維修考核功能。


二、技術性能
1.輸入電源：三相四線380V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜4kVA
4.外形尺寸：137cm×60cm×189cm
三、實訓裝置的基本配置及功能
1.控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板；
2.電源部分：采用三相四線380V交流電源供電，漏電保護器控制總電源；
3.數控系統單元：采用西門子（SINUMERIK 802C base line）數控系統；
4.驅動模塊：X/Y/Z進給軸均采用伺服電機驅動；
5.主軸模塊：主軸電機為三相異步電機，由三菱變頻器進行無級調速。
四、HKVM160型數控銑床技術參數
■工作臺面積：           280×160mm
■三向行程（X/Y/Z）：250×160×180mm
■定位精度：             ±0.05 mm
■T形槽數及寬度：     3×8mm
■刀柄形式：             彈簧夾頭ER16
■主軸電機功率：      0.55kw
■主軸轉速：             100～3500rpm
■外形尺寸：             93cm×88cm×160cm
■機床重量：              350Kg
五、實訓項目
1. 數控銑床電氣系統的設計
2. 數控系統的初始化
3. 數控系統的參數設置
4. 輸入輸出信號的使用
5. 機床參考點的設置
6. 進給驅動單元的調試與應用
7. 主軸變頻器的調試與應用
8. 數控系統的通訊
9. PLC編程及應用
10.數控銑床故障診斷與維修
11.數控銑床編程操作與加工
