現代工業控制技術實訓平臺，工業控制技術實訓設備
2025-06-24 07:59
現代工業控制技術實訓平臺
現代工業控制技術實訓平臺、現代工業控制技術實訓裝置主要由網孔實訓屏和自動化部件組成，集成西門子現場總線與工業以太網課程而研發的教學系統，基本覆蓋了當今自動化的各種控制方式：常規的電氣技術實訓PLC實訓、變頻技術實訓、智能控制技術實訓、工業控制網絡實訓等。

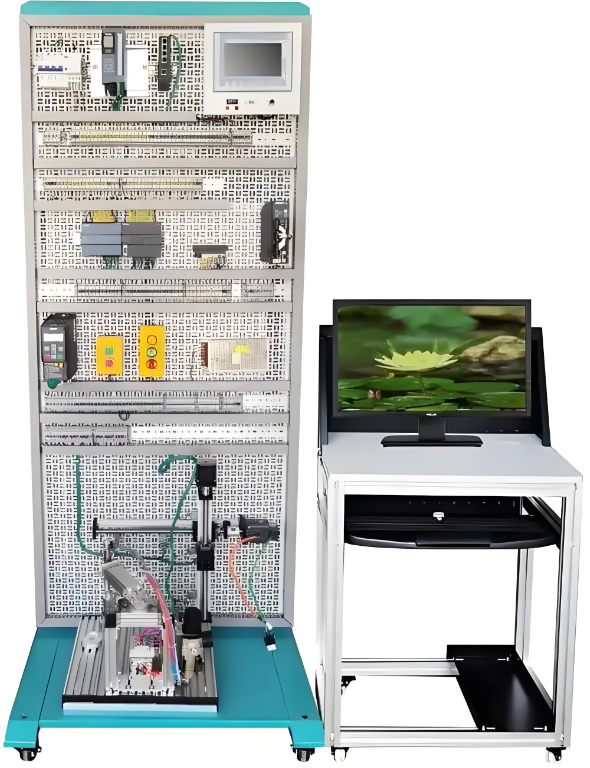

參考圖片
一、實訓屏
1、外形尺寸：1300 mm×750 mm×1700mm (長×寬×高) （誤差±3%）。
2、網孔板材質：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。
3、框架采用鋼壁厚度為2mm以上的加厚彩鋼方管，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。
4、腳輪：采用四只橡膠帶鎖萬向輪，前面兩只帶剎車。
二、現代工業控制技術實訓設備配備要求:系統容量設計為1.5-2kVA，單相AC220V供電。
1．PLC主機1套：
PLC均能與其他相關設備兼容,且采用以太網通信方式。其主體設備參數要求如下:
（1）CPU主機模塊1（S7-1200 CPU 1214C DC/DC/DC）
采用DC24V供電，晶體管輸出形式。
晶體管輸出，14輸入/10輸出（配備中間繼電器輸出組件，所有端子全部引至組件表面，以插孔的形式實現互聯），DC/DC/DC數字量輸入14*24V DC，數字量輸出10*24V DC,2 路模擬量輸入，1 個以太網口，最多 8 個信號模塊,產品尺寸和重量：<=110 x 100 x 75mm，<=415g
（2）工業以太網交換機:接口數目: 5個；傳輸速度: 100Mbps；支持三路電源同時輸入，電源冗余供電；支持9.6V-60VDC寬電壓輸入
2. 觸摸屏（KTP700 Basic PN）：
按鍵+觸摸操作，7寸 TFT 真彩液晶屏，64K 色，集成Profinet接口，背光平均無故障時間：20000小時。；用戶可用內存：10MB以上，配方內存：256KB，帶報警緩沖區；帶有PROFINET以太網接口，可與PLC、變頻器進行以太網通信；配置觸摸屏安裝支架1付。
3．變頻器（G120C 0.37KW）
配置西門子G120C 0.37KW變頻器,變頻器為一體式變頻器，集成PROFIBUS以太網接口，它將整流、逆變單元合在一起了。帶矢量軸，實現矢量控制，帶BOP面板。
4、步進控制器
（1）步進驅動器DM542，DSP數字式驅動器，微步細分為14種，最高步數為51200步/轉；電流范圍1.0A-4.2A，具有半流，過壓、過流等保護電路。本驅動器為直流供電，工作范圍為 直流DC24V-50V。
（2）步進電機57BYG兩相混合步進馬達
5、伺服控制器
（1）西門子伺服電機：1FL6022-2AF-1AA1 1臺
高動態性能伺服電機額定功率0.1KW, 額定扭矩0.32Nm,額定速度3000rpm,最大扭矩0.96Nm,最高轉速5000r/min,額定電流1.2A,最大電流3.6A，軸高20mm帶滑鍵帶抱閘，防護等級IP65, 增量編碼器 TTL 2500 pp。
（2）西門子伺服驅動器：6SL3210-5FB10-1UF1 1臺
伺服驅動器電源及功率：1AC 200 V - 240 V (-15% / +10%),0.1 kW ，3AC 200 V … 240 V (-15% / +10%),0.1 kW。額定輸出電流1.2A。通過 PROFINET 使用 PROFI drive 協議進行速度控制。帶Mini USB接口，4個輸入 NPN/PNP，2 個輸出NPN/PNP。PROFINET RT/IRT 接口，帶 2 個端口 (RJ45 插口)。伺服電纜：原裝動力電源電纜；原裝電源伺服編碼器電纜；原裝伺服抱閘電纜。
6、物料傳送系統
（1）氣動機械手部件單出雙桿氣缸1只，薄型導桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，單控電磁閥4只；
（2）皮帶輸送機部件三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只；
（3）物料臺1個，光電開關1只；
（4）廢料桶1只
（5）鋁型材框架1套
7、直線運動控制系統
（1）系統組成：1個絲杠、1個底座、3個光電傳感器、1條定位尺、1個指針、纜等組成；（2）系統功能：通過傳感器檢測、PLC編程、定向控制、定位控制、速度控制、點動控制、位置顯示控制等，能實現小車的精確定位。
（3）主要技術指標：
①工作電源：?jiǎn)蜗郃C220V；
②滑軌有效行程：300 mm；
③導距：5mm；
④絲杠直徑：16mm。
8、數顯三相電力儀表1只
(1)輸入：三相三線（3P3L）、三相四線（3P4L）
(2)額定值：AC220V/AC380V
(3)測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能
(4)計量：正反向有功電能，感性容性無功電能
(5)顯示：液晶顯示，可視度高
(6)通訊：RS485通訊，MODBUS-RTU協議
9、繼電器-接觸器控制部分
（1）電源開關，DZ47LE-32，D10單相兩極漏保，數量1個；
（2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個
（3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個；
（4）熱繼電器，NR2-25，電流范圍：0.25A-0.4A（與負載電機匹配），數量3個；
（5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選擇開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；
（6）直通式接線端子UK3N 50位，C45導軌4條
（7）安裝支架1付
10．PLC編程訓練模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
11、三相電機：180W/380V/Y/△ 1臺
12、工具：配有1把剝線鉗、1把冷壓針壓線鉗、1把冷壓叉壓線鉗、2把小型螺絲刀、2把中型螺絲刀，且所有工具均采用優質品牌。
三、實訓項目
1、氣動系統的安裝與調試項目：
1.1氣動方向控制回路的安裝；
1.2氣動速度控制回路的安裝；
1.3擺動控制回路的安裝；
1.4氣動順序控制回路的安裝；
1.5氣動機械手裝置的安裝；
1.6氣動系統安裝與調試；
2、電氣控制電路的安裝和PLC程序編寫項目：
2.1電動機正反轉控制電路的連接與控制程序編寫；
2.2電動機星三角降壓?jiǎn)?dòng)控制電路的連接與控制程序編寫；
2.3電動機變頻調速控制電路的連接與控制程序編寫；
3、機電設備安裝和機電一體化技術的工作任務：
3.1 傳動裝置同軸度的調整；
3.2 皮帶輸送機的安裝與調整；
3.3 搬運機械手設備安裝與調試；
3.4 自動生產線設備安裝與調試。
3.5自動控制系統安裝與調試項目
3.6 多種傳感器的安裝與調試；
3.7 機械手的自動控制；
3.8 皮帶輸送機的自動控制；
4、觸摸屏實驗題目
4.1.指示燈對象實驗
4.2.開關對象實驗
4.3.數據顯示實驗
4.4.數據輸入實驗
4.5.棒圖對象實驗
4.6.對象實驗
4.7.移動元件對象實驗
4.8.異常報警對象實驗
4.9.靜態顯示實驗
5、變頻器綜合應用技能實訓
5.1.變頻器功能參數設置與操作
5.2.變頻器報警與保護功能
5.3.外部端子點動控制
5.4.變頻器控制電機正反轉
5.5.多段速度選擇變頻調速
5.6.變頻器無級調速
5.7.基于外部模擬量（電壓/電流）控制方式的變頻調速
6、網絡通訊實驗
6.1 基于PROFINET現場總線 S7-1200主機相互通訊
6.2 基于PROFINET現場總線觸摸屏S7-1200PLC通訊實驗
6.3 基于PROFINET現場總線觸摸屏S7-1200PLC變頻器通訊調速實驗
7.PLC基本技能實訓
7.1.與、或、非邏輯功能測試
7.2.定時器、計數器功能測試
7.3.跳轉、分支功能訓練
7.4.移位寄存器測試
7.5.數據處理功能訓練
7.6.微分、位操作測試
7.7.三層電梯控制
7.8.自動售貨機
7.9.機械手
7.10.自動門
7.11.天塔之光
7.12.全自動洗衣機
7.13.自動成型機
7.19.郵件分揀
7.20.物料分揀
7.21.多級傳輸
7.22.八段碼顯示
7.23.多種液體混合
7.24.雙面銑床
7.25.電鍍槽
7.26.交流電機正反轉控制
7.27.小車運動
7.28.交通燈的控制
7.29.汽車燈光控制
7.30.汽車火花塞點火控制
7.31.加工中心控制
7.32.隧道監控
7.33.自動扶梯
7.34.CA6140普通車床PLC改造控制
7.35.X62W萬能銑床PLC改造控制
7.36.T68臥式鏜床PLC改造控制
7.37.M7120平面磨床PLC改造控制
7.38.Z3050搖臂鉆床PLC改造控制
7.39.電動葫蘆PLC改造控制
7.40.Z35搖臂鉆床PLC改造控制
7.41.M1432A萬能外圓磨床PLC改造控制
四、現代工業控制技術實訓平臺配置清單
| 序號 | 名稱 | 型號 | 單位 | 數量 |
| 1 | 網孔實訓屏 |
（1）外形尺寸： 1000mm×500mm×1800mm (長×寬×高) （誤差±3%）。 （2）網孔板材質：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。 |
臺 | 1 |
| 2 | PLC主機1 | CPU主機模塊（S7-1200 CPU 1214C DC/DC/DC） | 臺 | 1 |
| 3 | 直線運動控制系統 | 套 | 1 | |
| 4 | 步進驅動器 | DM554 | 臺 | 1 |
| 5 | 步進電機 | 57BYG | 臺 | 1 |
| 6 | 伺服驅動器及電機 | 西門子V90 100W | 套 | 1 |
| 7 | 工業以太網交換機 | 5口 100M | 臺 | 1 |
| 8 | 觸摸屏 | KTP700 Basic PN | 臺 | 1 |
| 9 | 變頻器 | G120C 0.37KW含BOP面板 | 臺 | 1 |
| 10 | 氣動機械手模型 | 單出雙桿氣缸1只，薄型導桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，單控電磁閥4只 | 套 | 1 |
| 11 | 皮帶輸送機模型 | 三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只； | 套 | 1 |
| 12 | PLC實訓掛箱 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 套 | 1 |
| 13 | 數顯三相電力儀表 | 只 | 1 | |
| 14 | 繼電器-接觸器控制器件 |
（1）電源開關，DZ47LE-32，D10單相兩極漏保，數量1個； （2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個 （3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個； （4）熱繼電器，NR2-25，電流范圍：0.25A-0.4A（與負載電機匹配），數量3個； （5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選擇開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個； （6）直通式接線端子UK3N 50位， C45導軌4條 （7）安裝支架1付 |
套 | 1 |
| 15 | 三相電機 | 180W/380V/Y/△ | 臺 | 1 |
| 16 | 工具 | 1把剝線鉗、1把冷壓針壓線鉗、1把冷壓叉壓線鉗、2把小型螺絲刀、2把中型螺絲刀，且所有工具均采用優質品牌。 | 套 | 1 |
| 17 | 實訓指導書 | 本 | 1 |
