一、產品簡介

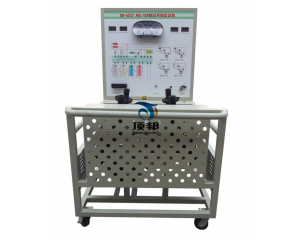

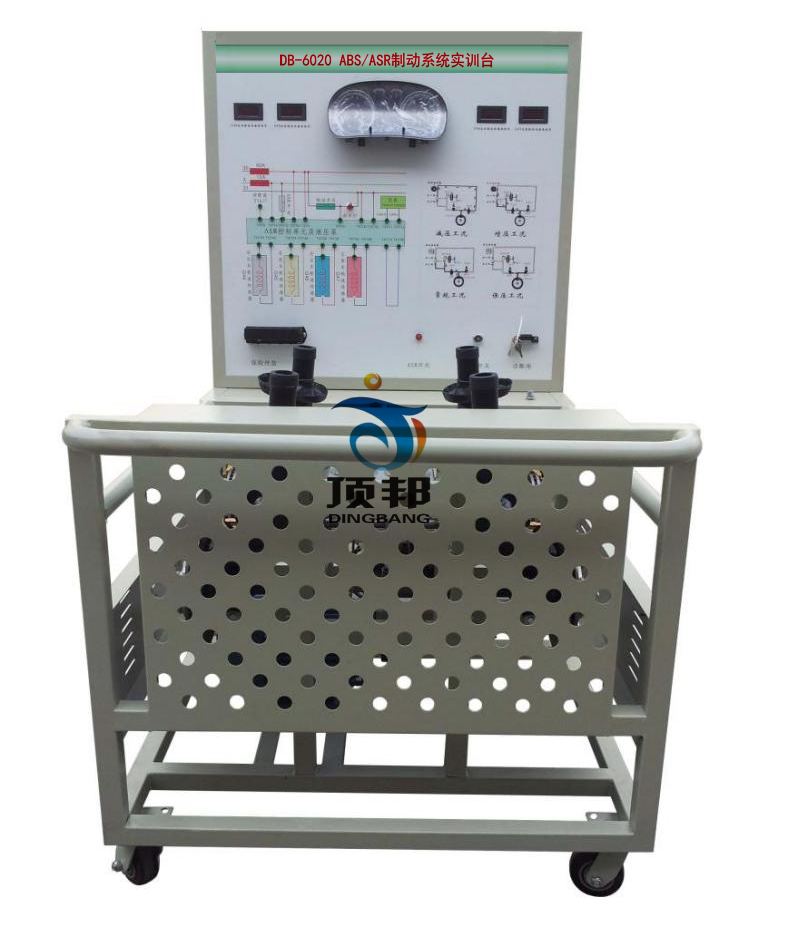

該ABS/ASR制動系統實訓臺采用汽車ABS/ASR制動系統為基礎，配有ABS/ASR系統工作原理圖，真實展示緊急制動時ABS/ASR系統工作過程。
滿足對ABS/ASR制動系統的結構組成、動作演示等教學功能。
適合于汽車ABS/ASR制動系統理論教學和檢測與維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實的汽車ABS/ASR制動系統實物為基礎，完整展示ABS/ASR制動系統的組成結構。
2.由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/ASR系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/ASR系統的工作過程。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS/ASR制動系統實物，認識和分析控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
6.實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
8.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、技術規格
    外形尺寸：1500×1000×1700mm(長×寬×高)
    驅動電源：三相四線(三相五線 380V±10% 50Hz)
    外接電源：交流220V±10% 50Hz
    工作電壓：直流12V
    工作溫度：-40℃-+50℃
    主油道壓力表：0-250kg/psi
    制動分泵壓力表：0-100kg/psi

    變頻器：
    功率：4KW/5.5KW
    輸入：AC 3PH  380V±15%  50/60Hz
    輸出：9A/13A  AC 3PH  0-380V  0-400Hz

    三相異步電動機：
    電壓：AC 220V/380V 50Hz
    電流：11.8A/6.8A
    功率：3KW
    轉速：1420r/min

    真空泵：
    電壓：AC 220V 50Hz
    功率：370W
    抽氣速率：48L/min
    極限壓力：6.7×10-2Pa
    轉速：1400r/min
    進氣口徑：Ø8
    用油量：1L
噪聲：≤68

    顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；

四、基本配置(每臺)

序號	名 稱	規格標準	單位	數量
1	檢測控制面板(帶面板柜)	裝有各種檢測端子以及彩色電路圖和液壓管路圖； （950*900*4mm鋁塑板，且安裝絕緣底板)	套	1
2	ABS控制單元總成	原車	套	1
3	ABS指示器	原車	套	1
4	診斷座	OBDⅡ	個	1
5	點火開關	上海頂邦	個	1
6	制動總泵	原車	套	1
7	制動分泵	原車	個	4
8	剎車碟	原車	個	4
9	剎車皮	原車	個	4
10	外球籠	原車	個	4
11	半軸桿	原車	條	4
12	左右/前車速傳感器	原車	套	1
13	左右/后車速傳感器	原車	套	1
14	驅動皮條	上海頂邦	條	2
15	真空大力鼓	原車	套	1
16	制動踏板	原車	套	1
17	主油道壓力表	0-250kg/psi	個	2
18	制動分泵壓力表	0-100kg/psi	個	4
19	變頻器	上海頂邦	臺	1
20	三相異步電動機	上海頂邦	臺	1
21	真空助力泵	上海頂邦	套	1
22	故障設置和考核系統	上海頂邦	套	1
23	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
24	配套設備使用說明書	含電子檔	套	1
25	原廠維修手冊	原車	套	1
