一、目的和要求
1、了解驅動橋的結構特點和各零部件的名稱。
2、了解差速器作用和工作特點。
3、掌握差速器的工作原理。
二、實驗器材
1、工具
常用工具1套，銅棒，拉具，撬棒。
2、設備
主減速器和后橋拆裝架。
3、教具
EQ1090后橋總成
三、實驗方法
1、 拆卸

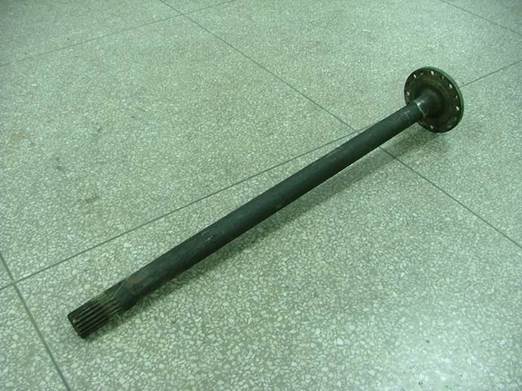

第一步：用對角線交叉法分次旋下半軸螺栓，抽出半軸。

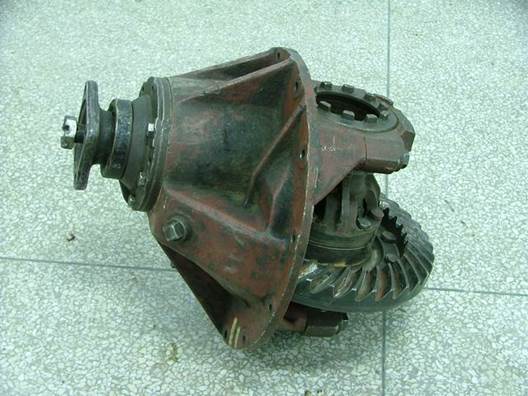

第二步：用對角線交叉法分次旋下主減速器殼和后橋殼螺絲。卸下主減速器總成。

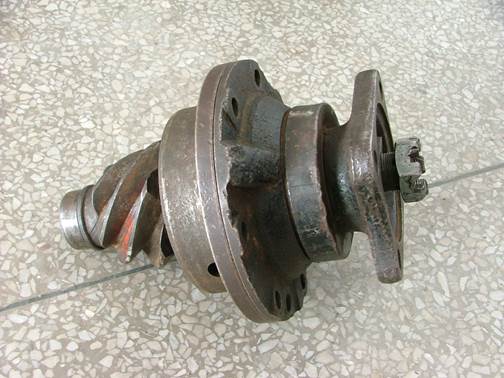

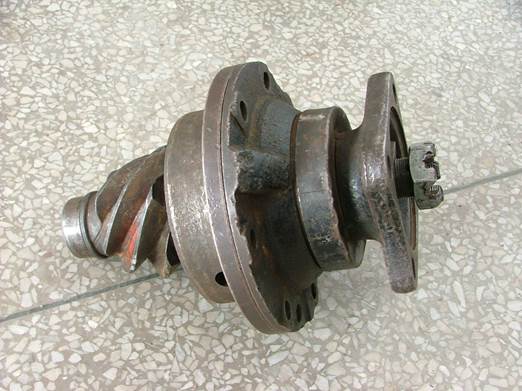

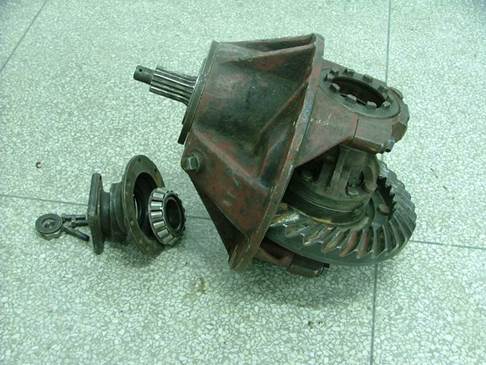

第三步：拆下主動雙曲線齒輪連接凸緣及油封座、錐齒輪軸承座，拆下主動雙曲線齒輪。
第四步：拆下主動雙曲線齒輪連接凸緣及油封座、錐齒輪軸承座，拆下主動雙曲線齒輪。

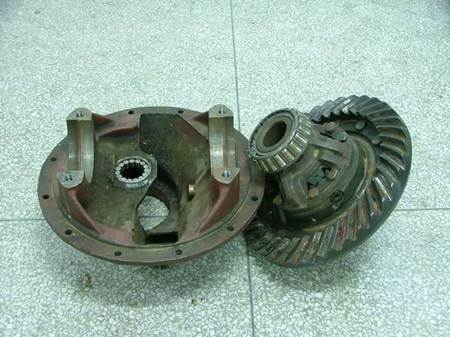

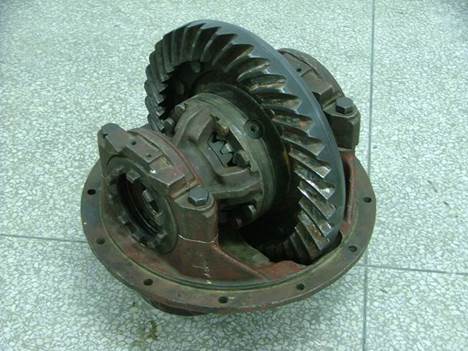

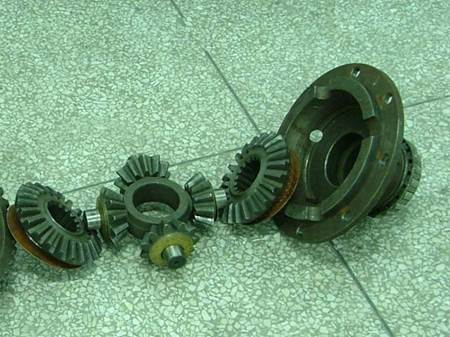

第五步：拆下從動雙曲線齒輪軸承蓋，卸下從動雙曲線齒輪總成，旋下差速器殼螺絲分解差速器。
2、 觀察
仔細觀察各零部件的結構特點，熟悉各零部件的名稱和作用。
3、 裝配
第一步：清洗所有零部件。
第二步：組裝差速器，裝上從動雙曲線齒輪，裝上從動齒輪軸承蓋并調整從動齒輪軸承預緊力。
第三步：將主動雙曲線齒輪和油封座安裝在錐齒輪軸承座上并通過墊片調節(jié)主動齒輪軸承預緊力。
第四步：安裝主動雙曲線齒輪，通過調整主動錐齒輪軸承座與主減速器殼體之間墊片和旋動從動錐齒輪兩側螺母進行調整主、從動錐齒輪的嚙合間隙和嚙合印痕。
第五步：安裝主動雙曲線齒輪連接凸緣，將主減速器總成同橋殼安裝在一起，插上半軸。
四、注意事項
1、將后橋固定在拆裝架上操作，注意操作安全。
2、嚴格按照操作程序拆裝。
3、注意主減速器、差速器的調整墊片位置和片數。
4、注意觀察主減速器嚙合間隙和嚙合印痕的調整方法。
