一、結構簡介

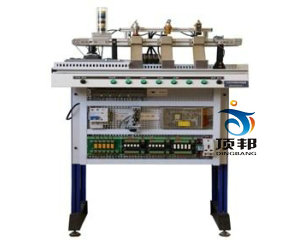

材料分揀模型采用臺式結構，配有控制器（PLC）、傳感器（光電式、電感式、顏色、磁感應式）、旋轉編碼器、電動機、輸送帶、氣缸、電磁閥、直流電源、空氣過濾檢減壓器、編程練習面板等，構成典型的機電一體化教學訓練裝置。
二、技術性能
1.  電源：AC220V（帶保護地三芯插座）
2.  氣源：0.2MPa~0.85MPa
3.  材料：基板、傳送帶托架均為鋁合金型材，其它零件均為數控板金成型
4.  外形尺寸：800×500×260單位
5.  I/O：輸入：16點   輸出：6點
三、功能介紹
1. 分揀金屬與非金屬料塊
2. 分揀某一顏色料塊
3. 分揀金屬中某一顏色料塊
4. 分揀非金屬中某一顏色料塊
5. 分揀金屬中某一顏色料塊和非金屬中某一顏色料塊
四、裝置簡介
裝置由料塊倉庫、電動輸送帶、自動分選部件和控制器組成。
料塊倉庫是一個手動入庫自動出庫的裝置。使用時可將料塊放入倉庫中，當光電傳感器感測到料塊時系統開始運行，即啟動輸送帶并由出庫氣缸將庫內最底層料塊推入輸送帶。
電動輸送帶是由交流減速電機驅動的皮帶式水平輸送裝置。它將料塊勻速平穩的送至自動分選部件。
自動分選部件由傳感器、旋轉編碼器、微型直線氣缸及滑道組成。當傳感器檢測到相應料塊時，對應的氣缸將其推入應去的滑道；當料塊的材料或顏色為非分選要求時，經旋轉編碼器計量后對應的氣缸將其推入應去的滑道。
五、實驗內容
1. 連續型生產流水線的組成及結構原理
2. 皮帶式輸送機的結構及工作原理
3. 電機及拖動原理
4. 光反射式工業傳感器的原理及應用
5. 電感型接近式工業傳感器的原理及應用
6. 電容型接近式工業傳感器的原理及應用
7. 色標傳感器的原理及應用
8. 電磁式傳感器的原理及使用
9. 氣動元器件在工業自動化中的應用
10.  氣源裝置—過濾器減壓閥的使用
11.  電氣轉換裝置—電磁閥的使用
12.  氣動執行裝置—直線氣缸的使用
13.  工業自動控制系統的組成及結構原理
14.  可編程控制器（PLC）的原理及結構
15.  PLC的編程訓練及應用
16.  PLC的調試及運行
17.  自動控制系統的調試及運行
18.  機電一體化設備的使用及維護。
