一、產品簡介
新能源熱管理智聯互動系統采用新能源汽車新能源熱管理系統實物為基礎，充分展示熱管理系統的組成結構和工作過程。適用于學校對熱管理系統理論和維修實訓的教學需要。

二、功能特點
1.具有超大尺寸教學展示功能，滿足直觀教學需求，及塑造汽車文化氛圍。
2.系統主要以新能源汽車的熱管理等部件制作，配備高亮LED燈以跑馬閃爍燈光展示方式來演示新能源汽車的熱管理系統工作原理。模擬熱管理系統對電池、電機、控制器及充電機等車輛關鍵部件進行冷卻或加熱。
3.高壓模塊冷卻系統：演示驅動電機和高壓電控系統的冷卻回路。
4.空調制冷系統：演示汽車空調制冷/制熱的工作原理。
5.電池冷卻系統：演示電池冷卻的工作原理。
6.電池加熱系統：演示電池加熱的工作原理。
7.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，面板采用UV噴圖，具有防火、防水、防潮、耐腐蝕、耐磨的功能。

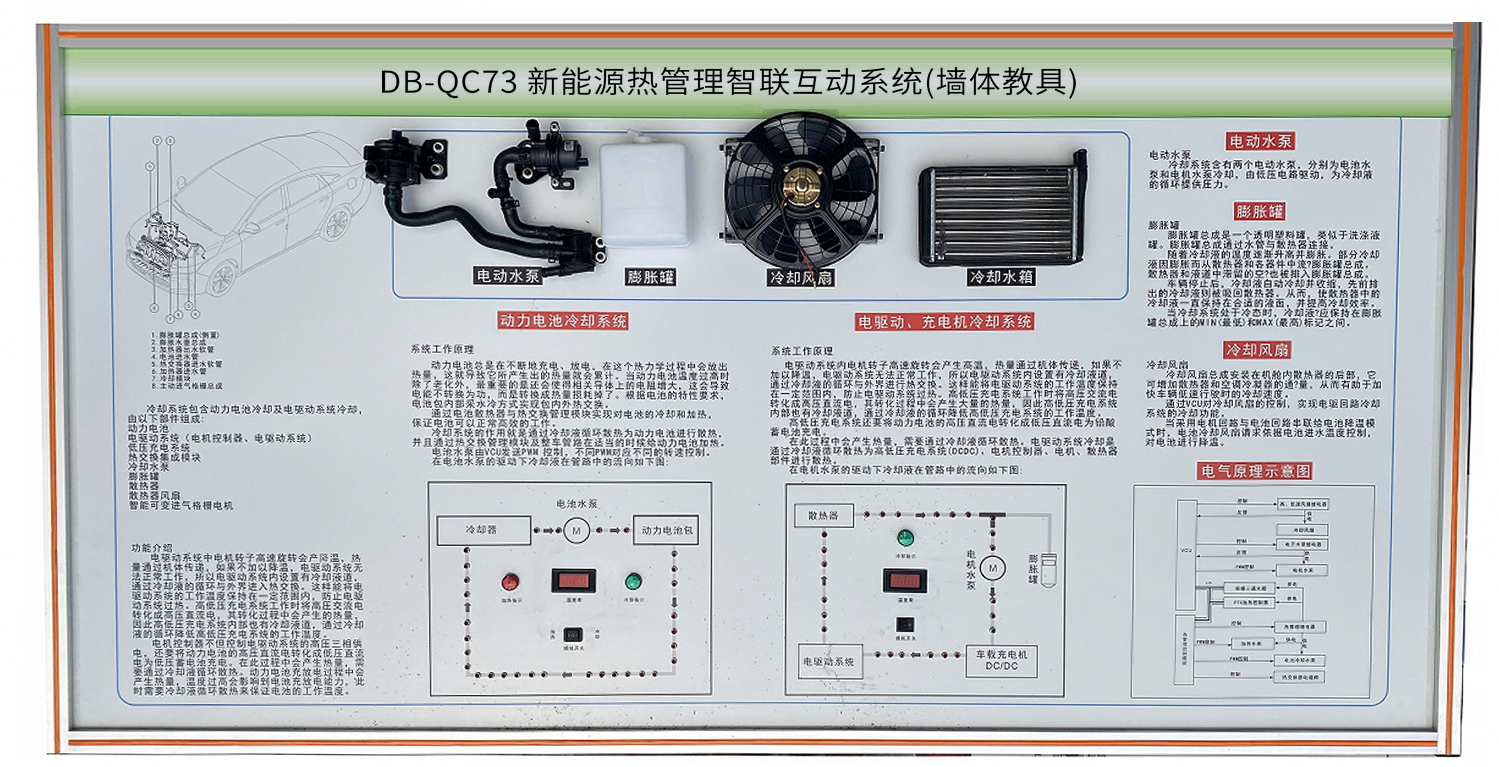

8.面板上裝配熱管理功能模塊系統等，直觀的看到各部件之間的連接關系與工作過程，展示新能源熱管理系統功能。
9.具備傳感器及信號仿真功能，動態模擬各傳感器工況變換，實現模擬仿真車輛對外界溫度的感知，具有信息流展示系統。

三、技術規格
外形尺寸：長2492x寬200x高1272mm
工作電源：DC12V
輸入電源：AC220V
四、實訓（實驗）項目
1.新能源汽車熱管理系統認知;
2.新能源汽車熱管理系統結構組成；
3.新能源汽車熱管理系統工作過程與原理；
五、基本配置
驅動電機、（無源式）控制器、（無源式）高壓電控﹑（無源式）電池包、（無源式）高壓充配電系統、循環水泵及轉換閥﹑電子風扇、冷卻器﹑一體化全鋁合金型材搭建的墻體臺架（帶固定墻體掛件，帶原理面板）、設備操作說明書。
