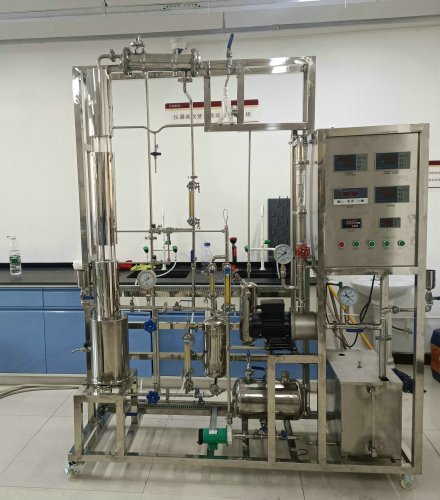

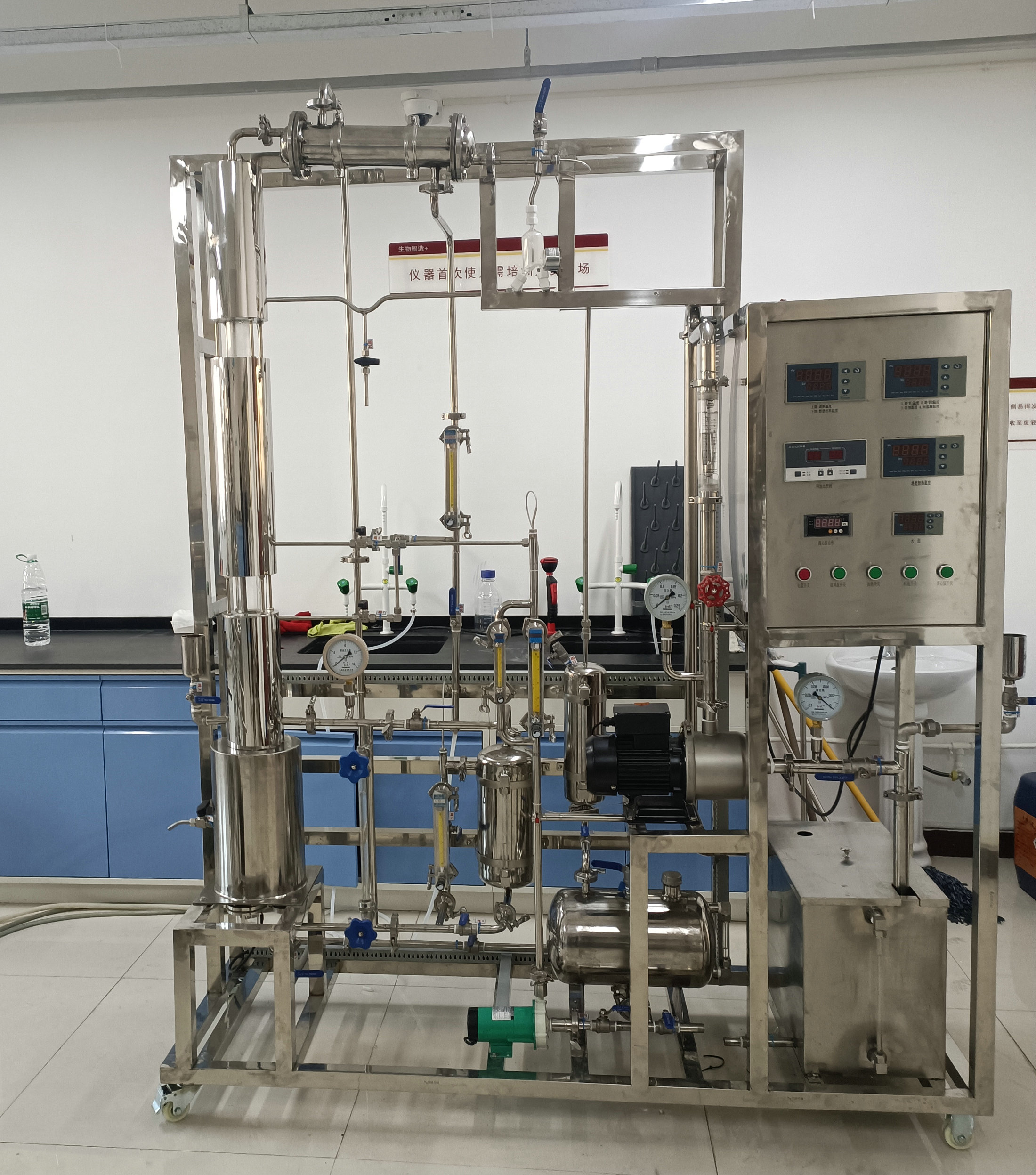

DB-JB/Z 精餾-泵性能組合實驗裝置

一、實驗?zāi)康模?/span>

1、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
2、了解并熟悉離心泵的工作原理。
3、熟悉精餾單元操作過程的設備與流程，了解板式塔結構與流體力學性能。
4、掌握精餾塔的操作方法與原理。
5、學習精餾塔效率的測定方法。
二、主要配置：

精餾塔、冷凝器、再沸器、壓力表、U型壓差計、液體流量計、離心泵、各種閥門和管件、各種儀表、不銹鋼框架、控制屏。
三、技術參數：

1、精餾塔塔徑：φ50mm，塔板數13塊，（特設兩節觀察用玻璃塔節），板間距：100mm，孔徑：φ2mm，開孔率：6.2%。
2、冷凝器管徑：φ12mm，換熱面積：0.0568㎡。
3、再沸器采用不銹鋼制作，內置電加熱管加熱，總加熱功率為2000W，分兩組，各1000W
4、壓力表量程：0.6Mpa。
5、流量計：LZB-6型轉子流量計兩支，測量控制產品量和回流量。
6、離心泵流量：2.5m3/hr，揚程：15m，輸入功率：370W。
7、采用自動無級控溫承擔精餾塔的溫度控制調節。
8、塔頂餾出液的組成：93-95%，進料組成：15-25%，產量：4L/H。
9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏板面進行。
10、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
12、外形尺寸：1400×500×2300mm。
