[規格型號]：	DB-CG25
[產品名稱]：	工廠過程控制儀表實操培訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

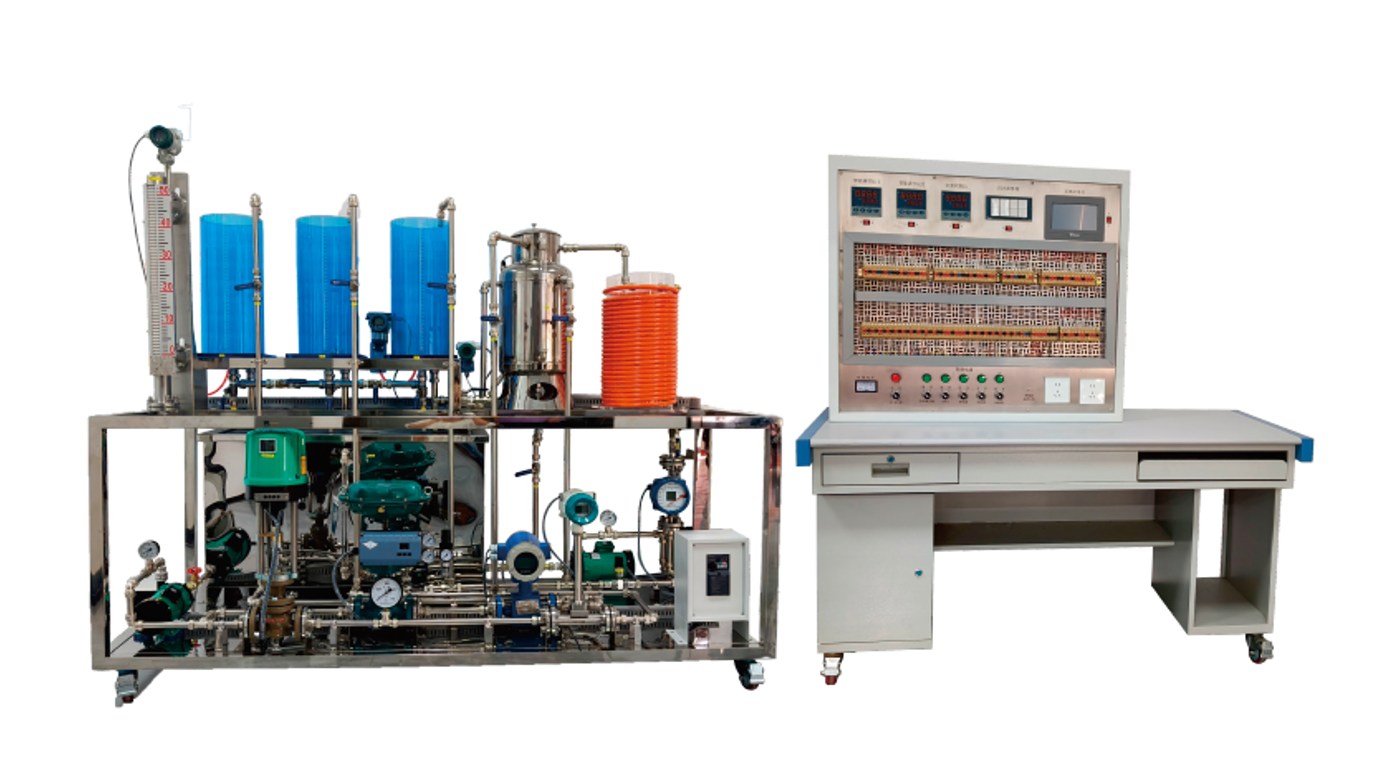

DB-CG25 工廠過程控制儀表實操培訓裝置

一、裝置概述
工廠過程控制儀表實操培訓裝置旨在提供一個模擬工廠實際生產環境的實操平臺，用于培訓和實操溫度、壓力、流量、液位等儀表的回路控制、調節。裝置設計應符合人體工程學，便于學員進行實際操作和學習。
二、技術參數
2.1裝置參數
1. 工廠過程控制儀表實操培訓裝置實現對溫度、壓力、流量、液位等儀表的回路控制、調節，裝置輸入電壓為220V，不銹鋼框架，尺寸為2400*600*1800mm（長*寬*高）；需配套操作電腦、操作桌椅。
2. 工廠過程控制儀表實操培訓裝置所有儀表過程接口為標準過程接口。
3. 工廠過程控制儀表實操培訓裝置二次儀表及控制按鈕安裝在不銹鋼網孔板上。
2.2設備組成
1、動力系統：1套；
2、有機玻璃水箱：3套；
3、儲水箱：1套；
4、液位檢測兩路：磁翻板液位計和電容液位計檢測回路各一路；
5、流量檢測三路：電磁流量計、渦輪流量計檢測及轉子流量計回路各一路；
6、壓力檢測三路：壓力表就地顯示一路、壓力變送器檢測回路兩路；
7、溫度檢測三路：阻電阻、熱電偶和鉑電阻一體式溫度變送器檢測回路各一路。
三、工廠過程控制儀表實操培訓裝置配置清單

序號	設備名稱	規格型號/參數說明		數量
一、主要工藝設備
1	對象框架	主體采用歐標不銹鋼架，結構堅固，外表美觀。外形尺寸：24006001800mm（長寬高），帶水平調節型支撐腳輪。		1套
2	儲水箱	304不銹鋼材質，容積150L，帶貯水排空底閥和蓋板，管路循環水與泵吸入口間有隔板設計。		1套
3	1號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；		1套
4	2號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；		1套
5	3號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；		1套
6	鍋爐	包括加熱層（鍋爐內膽）和冷卻層（鍋爐夾套），均由304不銹鋼精制而成，內膽尺寸Ф159400mm，夾套Ф219400mm，鍋爐內膽內置加熱功率為3KW電加熱器。		1臺
7	盤管	模擬工業現場的管道輸送和滯后環節，在盤管上有溫度檢測點，它們的滯后時間常數不同，在實驗過程中可根據不同的實驗需要選擇；		1臺
8	磁力驅動泵	型號：：MP-55R-220電壓：220V 揚程9m 功率90W DN25，生產廠家：上海新西山		1臺
9	磁力驅動泵	型號：MP-55R-380，三相交流220v，揚程9m 功率90W，變頻器控制流量，生產廠家：上海新西山		1臺
10	電磁閥	304不銹鋼，AC220V，DN15。		1臺
11	鍋爐防干燒保護裝置	為保證實驗效果好、不降低鍋爐加熱功率的前提下，本套裝置配備了良好的防干燒保護系統，當鍋爐內膽液位低于紅色警戒水位線時，保護裝置將切斷調壓模塊輸出電壓，以有效保護電加熱管不被干燒損壞。		1臺
12	三相可控硅移相調壓裝置	由三相SCR同步移相觸發模塊和三相調壓模塊組成，通過標準4～20mA電流信號，對觸發模塊進行控制，進而對調壓模塊進行輸出調壓控制，控制輸出與控制信號具有很高的線性度，調壓效果好。		1臺
13	管道及閥門	304不銹鋼管路、閥門系統（數量滿足工藝流程需要）		若干
14	空壓泵	氣動儀表供氣，奧突斯氣泵空壓機小型靜音空氣壓縮機 8L,功率550w。OTS-550，臺州		1臺
二、主要儀表參數
1	檢測變量	設備名稱	儀表名稱、規格及型號	數量
2	溫度		PT100鉑電阻、K型熱電偶、鉑電阻一體式溫度（HART）變送器各1臺。生產廠家：上海頂邦	3臺
3	壓力		Y100壓力表，智能壓力變送器各1臺。生產廠家：上海頂邦	2臺
4	流量		電磁流量計、渦輪流量計及轉子流量計各1臺，精度1.0%FS。電磁流量計FMCLDE-15+HART 渦街流量計FMCLU-15+HART 轉子流量計FMCHJFZ1R1DN15M2Ch 生產廠家：合肥福斯達測控技術有限公司	3
5	液位		磁翻板液位計（HART）和電容液位計（HART）型號：FMC3051TG生產廠家：合肥福斯達測控技術有限公司檢測回路各一臺，帶遠傳，現場顯示，精度1.0%FS。	2臺
6	調節器	智能電動調節閥	4-20MA，可將信號反饋到上位機界面。生產廠家：浙江西也納自控設備有限公司	1臺
7		變頻器	4-20MA，可將信號反饋到上位機界面，三菱：FR-D720S-0.4Kw-CHR 生產廠家：日本三菱	1臺
8		電磁閥	24VDC電磁閥，帶開到位關到位信號反饋。生產廠家：德力西	1臺
9		氣動調節閥	4-20MA，可將4-20MA信號反饋到上位機界面氣動薄膜調節閥RVZJHP-16C-DN20*10，閥體材質碳鋼，閥內件材質304不銹鋼配智能定位器（輸入輸出4-20mA+HART協議）生產廠家：上海江郎	1臺
10		調壓模塊	4-20MA，可將信號反饋到上位機界面	1臺
11	聲光報警系統	閃光報警器	AI-302M ，8路生產廠家：廈門宇電	1臺
12	二次顯示儀表		智能調節儀：2個流量積算儀：1個無紙紀錄儀：1個生產廠家：廈門宇電	與一次儀表配套使用
13	操作站		操作站為國產知名品牌
14	操作臺		材質為鋼材噴塑，操作臺尺寸長寬高為1200600750，配套座椅。

3.2、設備及儀表配置清單

設備名稱			規格型號		數量	生產廠家		供貨期
一、主要工藝設備
序號	設備名稱	規格型號/參數說明								數量
1	對象框架	主體采用不銹鋼鋼架，結構堅固，外表美觀。								1套
		外形尺寸：24006001800mm（長寬高），帶水平調節型支撐腳輪。
2	儲水箱	304不銹鋼材質，容積150L，帶貯水排空底閥和蓋板，管路循環水與泵吸入口間有隔板設計。								1套
3	1號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；								1套
4	2號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；								1套
5	3號水箱	優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定；								1套
6	鍋爐	包括加熱層（鍋爐內膽）和冷卻層（鍋爐夾套），均由304不銹鋼精制而成，內膽尺寸Ф159400mm，夾套Ф219400mm，鍋爐內膽內置加熱功率為3KW電加熱器。								1臺
7	盤管	模擬工業現場的管道輸送和滯后環節，在盤管上有溫度檢測點，它們的滯后時間常數不同，在實驗過程中可根據不同的實驗需要選擇；								1臺
8	磁力驅動泵	型號：：MP-55R-220電壓：220V 揚程6m 功率90W DN25，生產廠家：上海新西山								1臺
9	磁力驅動泵	型號：MP-55R-380，三相交流220v，功率180W，變頻器控制流量，生產廠家：上海新西山								1臺
10	電磁閥	304不銹鋼，AC220V，DN15。								1臺
11	鍋爐防干燒保護裝置	為保證實驗效果好、不降低鍋爐加熱功率的前提下，本套裝置配備了良好的防干燒保護系統，當鍋爐內膽液位低于紅色警戒水位線時，保護裝置將切斷調壓模塊輸出電壓，以有效保護電加熱管不被干燒損壞。								1臺
12	三相可控硅移相調壓裝置	由三相SCR同步移相觸發模塊和三相調壓模塊組成，通過標準4～20mA電流信號，對觸發模塊進行控制，進而對調壓模塊進行輸出調壓控制，控制輸出與控制信號具有很高的線性度，調壓效果好。								1臺
13	管道及閥門	304不銹鋼管路、閥門系統（數量滿足工藝流程需要）								若干
14	空壓泵	氣動儀表供氣，德力西空壓機 50L								1臺
二、主要儀表參數
1	檢測變量	設備名稱		儀表名稱、規格及型號			數量		生產廠家
2	溫度	PT100鉑電阻（HART）		配變送器、0-100℃、4-20mA			1臺		上海頂邦
		K型熱電偶		0-100℃			1臺		上海頂邦
		鉑電阻一體式溫度變送器		（HART）4-20mA 0-100℃			1臺		上海頂邦
3	壓力液位變送器	壓力表		Y100，0-0.1Mpa徑向安裝，外螺紋M20*1.5，精度1.6級			1臺		上海頂邦
		智能壓力變送器（HART）		0-100KPa 4-20mA G1/2外螺紋			1臺		上海頂邦
		浮球式液位計		輸出信號：4-20ma，壓力范圍：0-30kpa。精度1.6級			1臺
		電容式液位變送器		（HART）檢測回路帶遠傳，現場顯示，精度1.0%FS4-20mA 接口：G1/2外螺紋量程：50cm			1臺		合肥福斯達測控技術有限公司
		超聲波物位極		輸出信號：4-20ma，壓力范圍：0-30kpa。精度1.6級			1臺
4	流量	電磁流量計		精度1.0%FS4-20mA量程0-2000L/h接口：DN15法蘭連接			1臺		合肥福斯達測控技術有限公司
		渦街流量計		（HART）：精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺紋			1臺
		孔板流量計		精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺紋
		轉子流量計		精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺紋			1臺
5	調節器	變頻器		4-20MA，可將信號反饋到上位機界面			1臺		三菱
		電磁閥		24VDC電磁閥，帶開到位關到位信號反饋接口：G1/2內螺紋			1臺		德力西
		氣動調節閥		4-20MA，可將4-20MA信號反饋到上位機界面 DN20-10			1臺		上海江郎
		調壓模塊		4-20MA，可將信號反饋到上位機界面			1臺		溫州
6	聲光報警系統	閃光報警器		AI-302M ，8路			1臺		廈門宇電
7	壓力校驗臺			量程0-60mpa			1臺		陜西精誠測控儀表有限公司
8	二次顯示儀表			智能調節儀：2個			與一次儀表配套使用		廈門宇電
				流量積算儀：1個					廈門宇電
				閃光報警儀：1個					廈門宇電
				氧量分析儀：1個					廈門宇電
				無紙紀錄儀：1個					廈門宇電
				光柱顯示儀：1個					廈門宇電
9	操作臺			材質為鋼材噴塑，操作臺尺寸長寬高為1200600750，配套座椅。			1套		上海頂邦
10	BT200			手操儀器

四、設備實驗內容
1）傳感器工作原理的認知
氣動薄膜調節閥的工作原理
電磁流量計的工作原理
孔板流量計的工作原理
智能差壓變送器的工作原理
玻璃轉子流量計的工作原理
渦輪流量計的工作原理
超聲波物位計的工作原理
電容式液位變送器的工作原理
浮球式液位計的工作原理
電接點壓力表的工作原理
擴散硅壓力變送器的工作原理
PT100 鉑電阻傳感器工作原理
2）傳感器安裝調試技能實驗
閥門定位器的安裝調試
渦輪流量計的安裝調試
電磁流量計的參數設置
孔板流量計的標定和使用
智能差壓變送器的通訊和參數設置
轉子流量計的安裝與使用
浮球式液位計的安裝與使用
超聲波物位計的安裝調試
電容式液位變送器的安裝調試
擴散硅壓力變送器的安裝與使用
3）熱工檢測儀表故障診斷與維修技能實驗
液位檢測儀表常見故障分析與維修
流量檢測儀表常見故障分析與維修
溫度檢測儀表常見故障分析與維修
4）熱工顯控儀傳感器儀表實驗：
傳感器的校正(零點遷移與量程調整)
定時器兼報警記錄儀的認識和使用
智能調節儀的認識和使用
智能溫控儀的認識和使用
流量積算儀的認識和使用
智能巡檢儀的認識和使用
光柱顯示儀的認識和使用
閃光報警儀的認識和使用
氧量分析儀的認識和使用
BT200 手操器的認識和使用
5）壓力校驗裝置的工作原理認識和使用，以下項目同步可實現計算機控制：
熱工控制類實訓項目：
水箱液位定值控制系統
單閉環流量定值控制系統
溫度定值控制系統
壓力定值控制系統
流量批量控制系統

友情提示：

1、貨品驗收：閣下收貨時請檢查工廠過程控制儀表實操培訓裝置的貨品外觀，核實工廠過程控制儀表實操培訓裝置的數量及配件，拒收處于受損狀態的工廠過程控制儀表實操培訓裝置；

2、質保：頂邦將為閣下提供工廠過程控制儀表實操培訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對工廠過程控制儀表實操培訓裝置的免費維修，超出條件承諾時提供對工廠過程控制儀表實操培訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌墓S過程控制儀表實操培訓裝置選型錯誤或工廠過程控制儀表實操培訓裝置購買數量錯誤，造成工廠過程控制儀表實操培訓裝置的退換貨要求，將不被接受；

4、貨期：工廠過程控制儀表實操培訓裝置的發貨期為參考值，如您需要了解工廠過程控制儀表實操培訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對工廠過程控制儀表實操培訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關工廠過程控制儀表實操培訓裝置的咨詢。
