主頁 > 客戶案例 > 江蘇維尤納特精細化工實訓裝備一批
2025-05-07 08:41

江蘇維尤納特精細化工實訓裝備一批

  江蘇維尤納特精細化工有限公司成立于2006年,位于新沂市化工工業園區(經二路西),占地面積350畝,公司現有員工480余人,其中專業技術人員160余人。公司是國家農藥原藥生產定點企業,中國農藥百?gòu)?qiáng)企業。主要從事農藥、農藥中間體及醫藥中間體、液晶中間體等精細化學品的研發、生產和銷售。
  公司擁有國內省級“芳香腈衍生物合成及應用工程技術研究中心”,是國家“高新技術企業”、江蘇省“二級安全標準化企業”、省級企業技術中心(省重點研發機構)、省級研究生工作站、省級博士后實踐基地、“科技小巨人企業”、農業科技型企業、“四星上云企業”、“質量信用等級AAA企業”。公司參與制定國家標準4個,行業標準8個。擁有發明專利10件,實用新型專利33件,授權商標52件,軟件著作權5件。
  公司先后通過了ISO9001質量、IS014001環境、OHSAS18001職業健康與安全一體化管理體系、監督測量管理體系、兩化融合管理體系認證。公司以安全、環保、職業健康為公司發展的前提,把發展綠色化工作為公司的社會責任之一。以催化劑研發、氣相氨氧化、氣相連續氯化、環上氟化、手性拆分及加氫六大核心技術為依托,不斷開發新產品、研發新工藝,大力提升相關產品的科技含量,努力把公司建設成為具有維尤納特特色的綜合型化工企業。公司將始終堅持“以人為本,創新發展”的戰略方針,本著合作共贏的理念,竭誠為每一位客戶提供優質的產品和服務。
案例產品圖片:
填料精餾實驗裝置

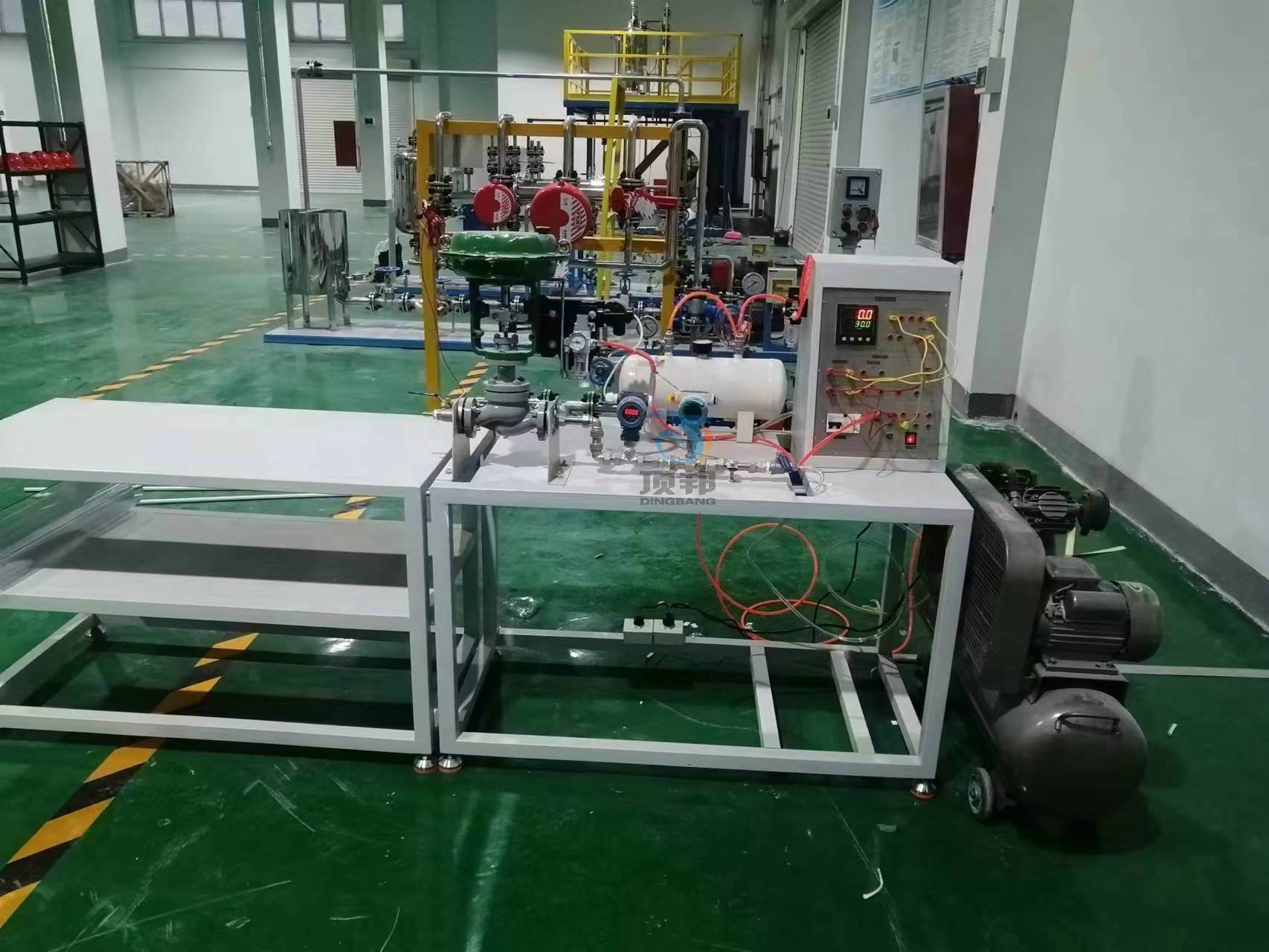

氣動調節閥拆裝調校實訓裝置

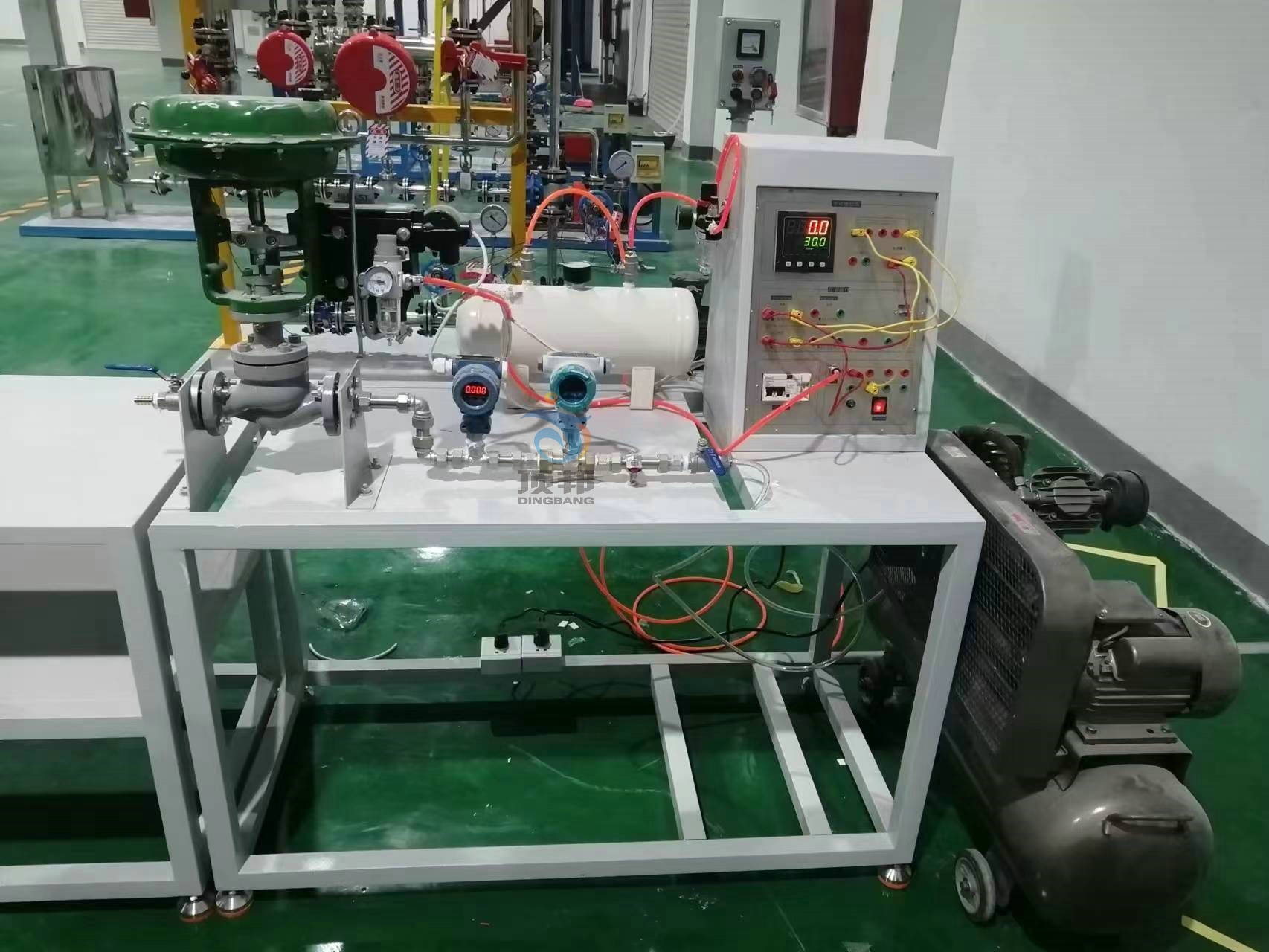

氣動調節閥拆裝調校實訓裝置

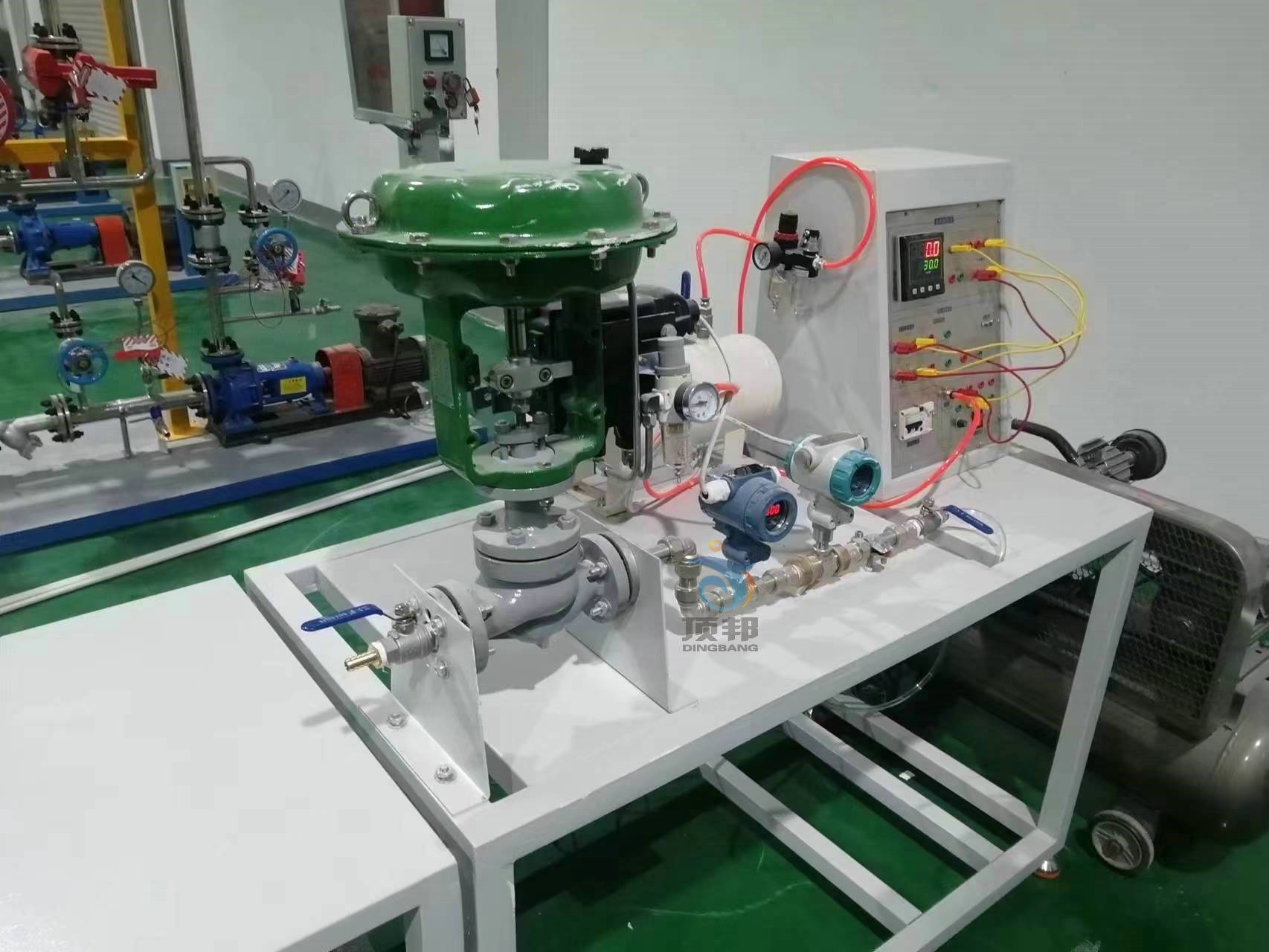

氣動調節閥拆裝調校實訓裝置

產品介紹:

氣動調節閥拆裝調校實訓裝置能夠完成以下實訓項目:
1、氣動薄膜控制膜頭的拆解與組裝;
2、閥門定位器在控制閥上的安裝、調試;
3、手操器的電路、氣路連接;
4、調節閥行程校驗;
5、調節閥本體試漏;
6、調節閥泄漏量測試;
操作臺
1、參考尺寸:≥900*600*700mm;
2、氣動調節閥拆裝調校實訓裝置面采用一級冷軋鋼板
3、氣動調節閥拆裝調校實訓裝置架采用50*50mm方鋼管焊接,能調整水平;
4、表面噴塑處理;
5、實訓臺面板。
二.操作盤
1、參考尺寸:≥500*180*600mm;
2、臺面采用一級冷軋鋼板;
3、表面噴塑處理;
4、盤內預留管路閥門安裝位置;
5、轉換開關。
三.漏電開關
電壓220VAC;
四.盤內附件
儀表接線端子、銅管測量管道、電源插座、開關
五.?dāng)?shù)字精密壓力變送器
1、測量范圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA
六.渦輪流量計
1、測量介質:氣體/水;測量范圍:10L/min,壓力:0.8MPa
量范圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA
七.行程測量專用儀表
1.量程.0-30mm;
2.液晶顯示器;
3.磁性儀表座;
4.測量調節閥行程時專用鏈接件;
5.配數據專用線
八.操作器
1.電源:220VAC或24VDC
2.閥位控制輸出:0~10mA或4~20mA或0~5V或1~5V可選
3.閥位反饋輸入:0~10mA或4~20mA或0~5V或1~5V可選
4.報警繼電器輸出:220VAC/3A或24VDC/3A
5.輸入輸出光電隔離
6.通訊接口:RS485或RS232
九.盤裝測量閥門
材質銅;直徑:6mm;流量20L/min;接口G3/4內、外螺紋。
管路閥門
材質:不銹鋼;
2、公稱通徑DN15,PN1.6Mpa
十一.氣動精密調壓器
1、氣源壓力:0-0.6Mpa;
2、輸出壓力:0.4-400Kpa連續可調;
3、連接形式:ZG1/4″(PT1/4);
十二.空氣減壓閥
氣源壓力:0-1.0Mpa;輸出壓力:12-600Kpa可調。
十三.氣源緩沖罐材質:A3鋼;參考尺寸:≥Φ89*500mm,防腐處理。
十四.安裝支架
1、材質:碳鋼法蘭;公稱通徑DN32;PN1.6Mpa。
2、支架底部可自由移動;
3、表面鍍鋅處理。
十五.輔助操作臺
1、參考尺寸:≥1200*600*700mm,二層;
2、實訓臺面采用一級冷軋鋼板;
3、實訓臺架采用30*30mm方鋼管焊接,能調整水平;
4、表面噴塑處理;
5、配零部件定位擺放標識;
6、實訓臺面鋪厚度2mm透明膠板。
十六.氣源管道快速接頭
管道直徑:6mm;材質:銅;數量1米
管道直徑:6mm;材質:PVC;數量5米  快速接頭5個等滿足使用。
十七、配套工具1套

1 十字螺絲刀 6〞;工具鋼;工程塑料手柄。 1把
2 一字螺絲刀 6〞;工具鋼;工程塑料手柄。 1把
3 開口扳手 10-12;工具鋼。 1把
4 開口扳手 14-17;工具鋼。 1把
5 開口/梅花扳手 13-13;工具鋼。 1把
6 開口/梅花扳手 16-16;工具鋼。 1把
7 活扳手 12〞;工具鋼。 1把
8 梅花扳手 22-24;工具鋼。 1把
9 內六角扳手 8mm;工具鋼。 1把
10 錘子 3磅;工具鋼木質手柄。 1把
11 鏨子 12〞;T11鋼材質。 1把

十八.配套附件、資料
本實訓裝置使用的實訓指導手冊(電子版紙質版1套)



技術指標                           說          明
裝置特點 1、整個裝置美觀大氣,結構設計合理,整體感強,能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、塔主體、冷凝器和儲槽均采用304不銹鋼制造,工藝精細,制作精良。
4、進料液與塔釜?dú)堃簱Q熱,實現廢熱再利用,體現精餾過程充分利用熱能的工程化概念。
5、手動和自動方式精確控制回流比,可實現全回流和部分回流操作。
6、采用結構上的巧妙設計控制塔釜液位,以避免電加熱器干燒。
7、裝置設計可360度觀察,實現全方位教學與實驗。
裝置功能 1、了解填料精餾塔實驗裝置的基本結構和工作原理,掌握其操作方法;
2、學會判斷系統達到穩定的方法,掌握測定塔頂、塔釜溶液濃度的實驗方法。
3、掌握回流比的調節方法,研究回流比對精餾塔分離效率的影響。
4、全觸摸集成化控制,高穩定數據傳輸,硬件加密。
設計參數 常壓操作。
上升蒸汽量:2-4L/h。
回流比:4--∞。
塔頂濃度≥80%
公用設施 水:裝置需冷卻水,自來水通過裝置接口及轉子流量計進入塔頂?shù)睦淠骱笈懦觥?br style="padding: 0px; margin: 0px;" /> 電:電壓AC220V,功率2.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
實驗物料:乙醇—水,外配設備:阿貝折光儀、超級恒溫器、乙醇(用戶自配)。
主要設備 1、304不銹鋼塔體:φ40×1200mm,可調節進料位置,每段塔節都設有進料口和取樣口,內裝規整的φ3*3拉西環填料。
2、304不銹鋼塔釜:容積≥5L,再沸器直接置于精餾塔下部,采用不銹鋼制作,內置電加熱管加熱?偧訜峁β2000W,可調;分兩組,各1000W,自動控制,承擔精餾塔的溫度控制調節。
3、塔頂全凝器:盤管式,304衛生級不銹鋼,尺寸φ89×300mm。冷凝器下部與精餾塔體直接相連,以減少熱損失。
4、管路:304衛生級不銹鋼管路、管件及閥門。
5、原料罐:304不銹鋼材質,容積25L。
6、冷卻水流量計:轉子流量計:透明可視,量程16-160L/h。
7、殘液罐和產品罐:容積2L,帶液位顯示。
8、液位計傳感器,500mm插入式液位計,4-20mA遠傳輸出,流量檢測機構。
9、塔釜壓力:壓力傳感器,測量范圍:0-20KPa,精度0.5級。
10、進料泵,蠕動泵1臺,外控功能:轉速控制,方向控制,啟停控制。轉速范圍:0.1-150rpm。轉速分辨率:0.1rpm。流量范圍: 0.01-150ml/min。
11、回流系統:由24V電磁鐵和時間繼電器控制回流比,回流比控制范圍:99:1-1:99。
12、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%。插入長度可調整,直徑φ3mm
13、電器:接觸器、開關、漏電保護空氣開關。
14、中央處理器:執行速度0.64μs,內存容量16K,功能:數據處理運算。
15、模擬模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。
16、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。
17、顯示終端:采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存4G,功能:中央處理器數據顯示控制。
18、額定電壓:220V,總功率:2.5kW.
19、外形尺寸:1500*550*2300mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。
20、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生
工程化理念。
21、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
測控組成 變量 檢測機構 顯示機構 執行機構
進料流量 蠕動泵 觸摸屏 自動調節
塔釜液位 液位傳感器 觸摸屏 自動
塔釜壓力 壓力傳感器 觸摸屏 無
溫度 Pt100鉑電阻 觸摸屏 無
回流比 回流比繼電器 觸摸屏 自動
塔釜溫度 PT100鉑電阻 觸摸屏 固態調壓模塊
