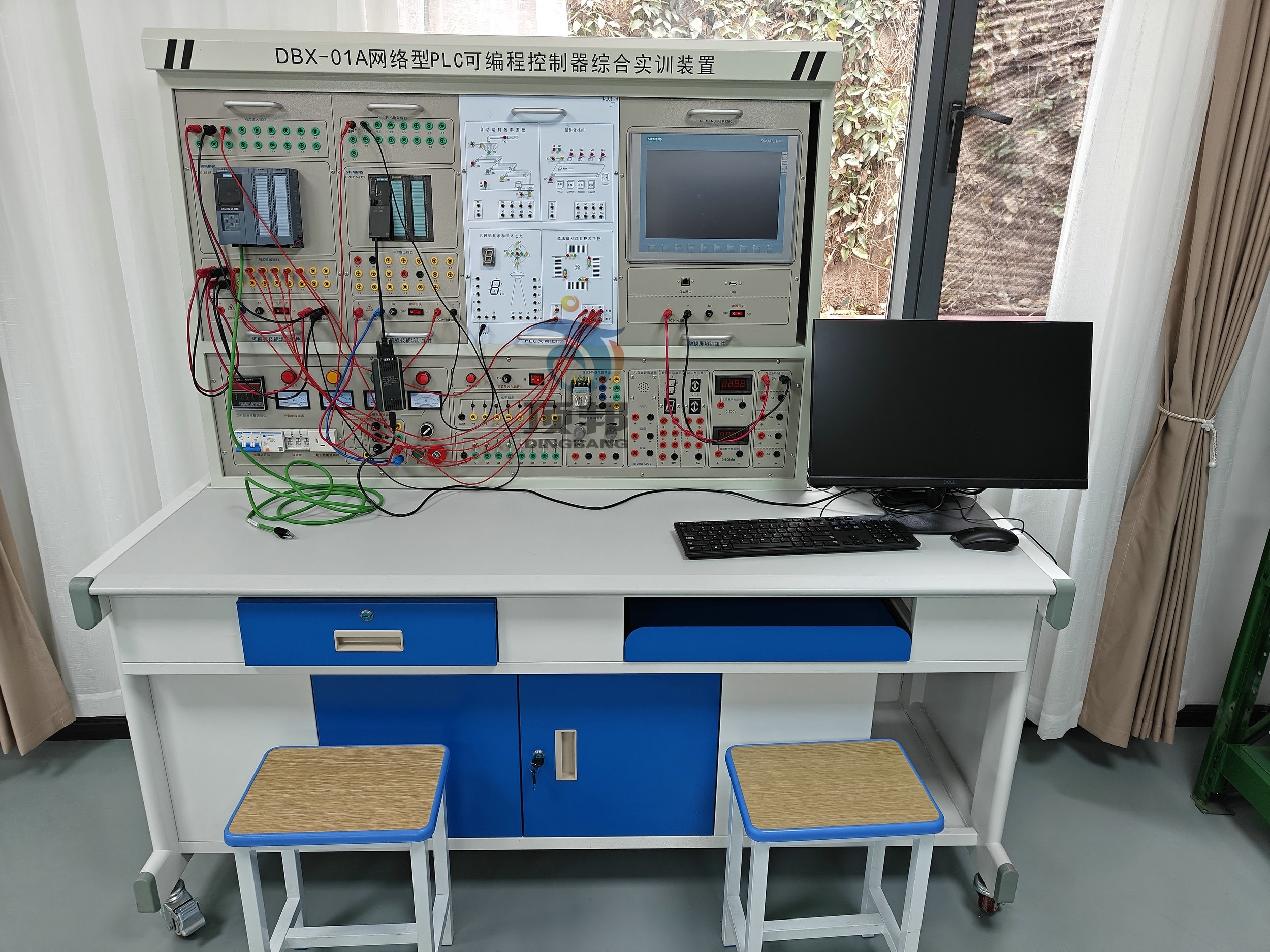

產品圖片：
產品介紹：
DBX-01A 網絡型PLC可編程控制器綜合實訓裝置
一、概述
該裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：約1680mm×700mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、變頻器掛箱、觸摸屏掛箱、等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
3、主機實訓組件
1★配置西門子PLC（S7-300,6ES7315-2AH14-0AB0）、(S7-1500，6ES7515-2AN03-0AB0)，編程軟件與之配套
2★ 7寸觸摸屏（6AV2123-2MB03-0AX0），編輯軟件與之配套
3 ★ 變頻器 西門子S120變頻器（6SL3210-1PE13-2UL1）、操作器（6SL3055-0AA00-4BA0）、控制單元（6SL3244-0BB12-1FA0）、數據SD卡（6SL3054-4AG00-2AA0）調試軟件與之配套
4★配套PLC可編程多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★3、提供開發單位“PLC可編程多媒體課件教學系統”著作權證書復印件加蓋單位公章；
★4、提供開發單位“授權書”原件并蓋公章；
★5、為了教學的統一性要求PLC可編程多媒體課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
第1章 常用低壓電器（75頁）
第2章 電氣控制基本環節和典型線路分析（44頁）
第3章 電氣控制系統設計（64頁）
第4章 可編程序控制器的組成與工作原理（31頁）
第5章 可編程序控制器的基本指令（81頁）
第6章 可編程序控制器的功能指令（131頁）
第7章 可編程序控制器的特殊功能模塊（112頁）
第8章 可編程序控制器控制系統的（35頁）
第9章 可編程序控制器的聯網與通信（102頁）
第10章 FX3U系列可編程序控制器介紹（27頁）
第11章 電動機正反轉控制線路新（42頁）
第12章 Z3050搖臂鉆床電氣控制（72頁）
第13章 臥式鏜床控制（60頁）
第14章 銑床電氣控制（57頁）
第15章 橋式起重機的電氣控制（25頁）
第16章 工作臺自動往返PLC控制系統（74頁）
第17章 晝夜報時器PLC控制系統（20頁）
第18章 全自動洗衣機PLC控制系統（36頁）
第19章 廣告牌循環彩燈PLC控制系統（84頁）
第20章 綜合控制系統（55頁）
五 性能要求
1、具有漏電壓、漏電流、短路保護；
2、實訓裝置面板無外露導線及導體，所有導線均為插接式，所有插口為通用導線插口；
3、實訓裝置為模塊化結構，通過將不同模塊掛板安裝在控制屏上可實現不同的實驗功能。包括但不限于多種液體自動混合控制實驗、飲料自動售貨機實驗、自動送料裝車系統實驗、八段數碼顯示實驗、天塔之光實驗、交通信號燈自控和手控實驗、水塔水位自動控制實驗、電梯控制模型實驗、機械手控制實驗、郵件分揀機實驗、裝配流水線實驗、自控軋鋼機實驗、自控成型機實驗、加工中心刀具庫實驗、搶答器實驗、音樂噴泉實驗、四節輸送帶控制實驗電路設計；
4、實訓裝置包含西門子7寸觸摸屏掛箱、西門子變頻器（S120）掛箱、西門子PLC（S7-300）實訓掛箱、西門子PLC（S7-1500）實訓掛箱、PLC實驗掛箱一、PLC實驗掛箱二、PLC實驗掛箱三、PLC實驗掛箱四、機床電氣控制掛箱、網孔掛板。
5、實訓裝置帶急停按鈕，緊急情況按下可切斷所有電源。
