在現代工程領域，精密機械的設計和測試是實現高效生產和科技創新的關鍵環節。特別是對于復雜機構如曲柄搖桿機構的設計和驗證，傳統的實物試驗不僅耗時耗力，而且成本高昂。因此，利用計算機輔助設計（CAD）和仿真技術對曲柄搖桿機構進行模擬與分析，已經成為了工程師們的首選方法。本文將圍繞“曲柄搖桿機構計算機設計仿真測試綜合實驗臺”這一關鍵詞展開深入探討，揭示其重要性、應用價值以及未來發展?jié)摿Α?br /> 曲柄搖桿機構概述
曲柄搖桿機構是一種常見的機械傳動方式，廣泛應用于內燃機、泵類設備等多種機械設備中。它通過曲軸的旋轉驅動連桿，進而帶動搖臂作往復運動，實現了能量的轉換和傳遞。因其結構簡單、可靠性高的特點，在工程設計中占有一席之地。
計算機設計仿真的重要性
隨著計算機技術的迅速發展，計算機輔助設計（CAD）和計算機仿真技術為機械設計提供了強大的支持。這些技術可以在沒有實際制造出產品之前，通過軟件模擬出機構的運動特性、力學性能等關鍵指標，極大地減少了設計和測試的時間及成本。特別是在曲柄搖桿機構的設計和優化過程中，仿真測試能夠幫助工程師快速識別潛在問題并作出調整。
綜合實驗臺的作用與特點
為了更有效地開展曲柄搖桿機構的設計仿真測試，一個綜合實驗臺顯得尤為重要。這種實驗臺通常具備多種功能，比如能夠模擬不同的工況條件，對機構進行力學和運動學分析；能夠?qū)崟r(shí)監測和記錄數據，提供準確的反饋信息；并且可以與各種仿真軟件無縫對接，實現數據的有效傳輸和處理。
應用案例與效益展示
在實際的工程項目中，曲柄搖桿機構的計算機設計仿真測試綜合實驗臺已經展現出巨大的應用潛力。以汽車發動機為例，通過使用該實驗臺，設計團隊能夠在虛擬環境中測試發動機的連桿機構，優化設計參數，提高發動機的工作效率和可靠性。這不僅加快了新產品的研發周期，也大幅降低了研發成本。
未來發展趨勢與挑戰
展望未來，曲柄搖桿機構的計算機設計仿真測試綜合實驗臺將繼續朝著智能化和高精度的方向發展。隨著人工智能和機器學習技術的引入，實驗臺將能更智能地分析數據，預測潛在的設計缺陷。然而，如何進一步提高仿真的準確性、如何處理大規模數據的計算等問題，仍然是需要解決的挑戰。

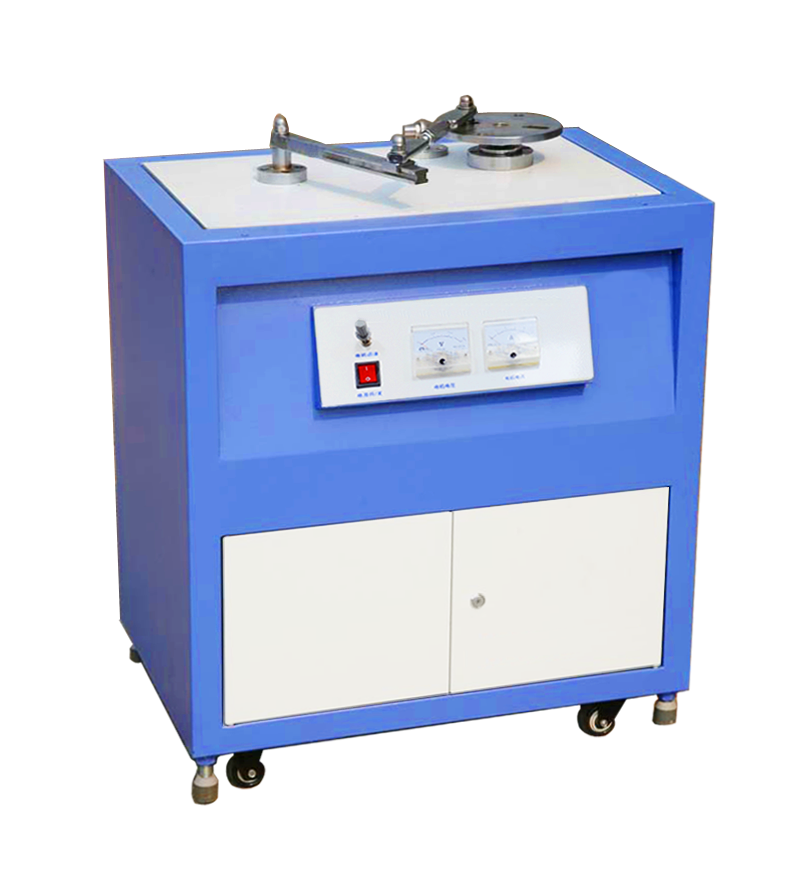

DB-JMH02 曲柄搖桿機構計算機設計仿真測試綜合實驗臺
曲柄搖桿機構計算機設計仿真測試綜合實驗臺用于典型的平面連桿機構的設計和綜合性實驗，是構建機械原理實驗室的重要設備之一。
1. 改變機構構件的桿長和位置，進行搖桿運動規律的實測與仿真，了解速度波動的影響和機構的急回特性。
2. 進行機架振動的實測與仿真，了解激振力對機架振動的影響。
3. 通過多媒體軟件進行曲柄搖桿機構的設計和連桿曲線的設計。
主要配置及技術參數：
◎曲柄長 40-60mm； ◎ 連桿長 280-320mm；
◎滑塊行程 0-160mm； ◎ 搖桿長度 200-260mm；
◎光柵角位移傳感器 2個 5V/1000P／轉；
◎振動傳感器 1個 橫向靈敏度比≤5%；
◎電荷放大器 1個 精度≤2%（160Hz）；
◎帶減速器的直流電機 功率90W 調速范圍：0～200r/min；
◎外形尺寸 680×480×720 mm；
◎ 質量 70 kg。
總之，曲柄搖桿機構計算機設計仿真測試綜合實驗臺作為一種高效的設計與測試工具，正在逐漸成為機械工程領域不可或缺的設備之一。它不僅提高了設計的效率和質量，也為未來的機械創新打下了堅實的基礎。隨著技術的不斷進步，我們有理由相信這一領域?qū)⒂瓉?lái)更加廣闊的發展前景。
