MCGS軟件介紹
1、軟件介紹裝置中的智能儀表控制方式、DDC遠程數據采集控制方式和S7-200控制方式都采用了北京昆侖公司的MCGS組態軟件作為上位機監控組態軟件。版本為：MCGS 6.2 通用版。
MCGS（Monitor and Control Generated System）是一套基于Windows平臺的，用于快速構造和生成上位機監控系統的組態軟件系統，可運行于Microsoft Windows95/98/NT/2000等操作系統�！�
MCGS6.2通用版是北京昆侖通態數十位軟件開發精英，歷時整整一年時間，辛勤耕耘的結晶，MCGS6.2通用版無論在界面的友好性、內部功能的強大性、系統的可擴充性、用戶的使用性以及設計理念上都有一個質的飛躍，是國內組態軟件行業劃時代的產品，必將帶領國內的組態軟件上一個新的臺階。MCGS 6.2為用戶提供了解決實際工程問題的完整方案和開發平臺，能夠完成現場數據采集、實時和歷史數據處理、報警和安全機制、流程控制、動畫顯示、趨勢曲線和報表輸出以及企業監控網絡等功能。
有關MCGS軟件的詳細使用請參考配套的手冊及光盤。
2、軟件安裝
把MCGS軟件光盤插入光驅，自動跳出安裝界面。點擊安裝MCGS組態軟件通用版 進入安裝目錄的選擇，選擇安裝目錄，單擊下一步。根據提示安裝。（假定裝在D:\MCGS目錄下）
3、工程軟件的安裝（以數據采集工程為例）
1） 將光盤中DDC控制實驗_ModBusRTU.MCG 復制到電腦上（假定放在D:\ 下，其他盤亦可，但注意不要放在桌面上）。
2）去掉只讀屬性
3）在桌面復制一個MCGS通用版運行環境的快捷方式，重命名為液位、流量控制
4）將該快捷方式的文件目標改為
D:\MCGS\Program\McgsRun.exe D:\DDC控制實驗_ModBusRTU.MCG
工程文件安裝完成。
4、工程軟件實驗基本操作
1）數據采集方式軟件基本操作（以單容液位控制實驗為例）
雙擊快捷方式即進入計算機實驗組態運行環境，進入啟動畫面。

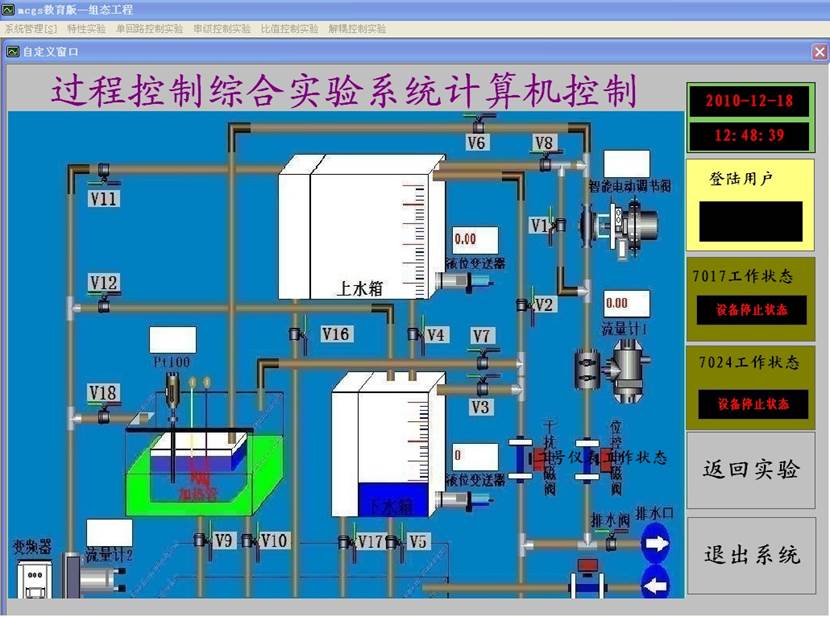

如圖1.8所示：
圖1.8 啟動畫面
用戶登錄：點擊主菜單中“系統管理”中“用戶登錄”，填入相應用戶和密碼，登錄。若不登錄，實驗中相應的參數不能修改。
選擇實驗：點擊主菜單中“單回路控制實驗”中“電動電動調節閥支路單容液位控制實驗”。

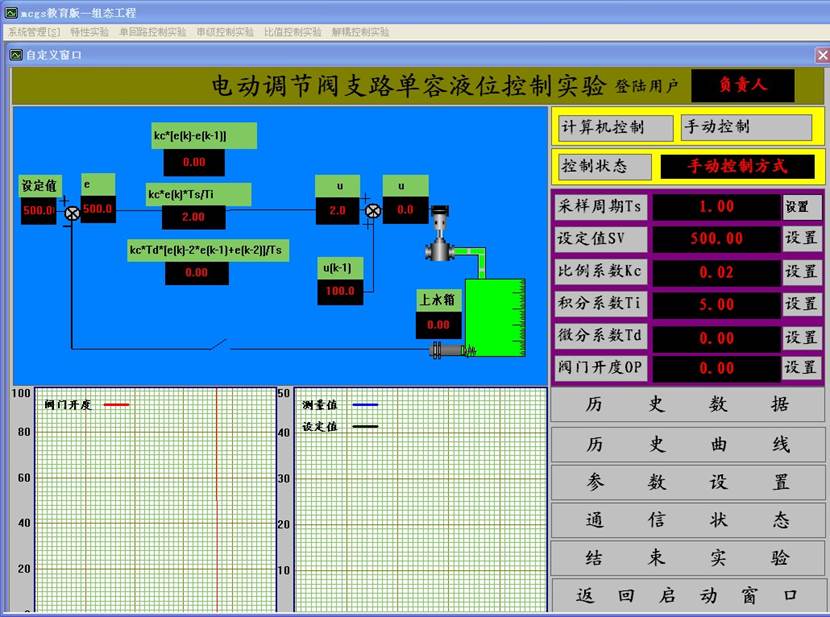

如圖1.9所示：
圖1.9 電動調節閥支路單容液位控制實驗畫面
計算機控制：單擊進入計算機控制狀態，此時運行計算機PID，即MCGS軟件中的程序起控制作用，DDC控制模塊只作為I/O口的采集作用，不起控制作用，應設置設定值和相應P、I、D參數，即比例系數KC、積分系數Ti、微分系數Td。
手動控制：單擊進入手動控制狀態，此時不運行PID，但可給閥門輸出設置固定輸出值。
實時曲線：界面左下方顯示實時曲線。

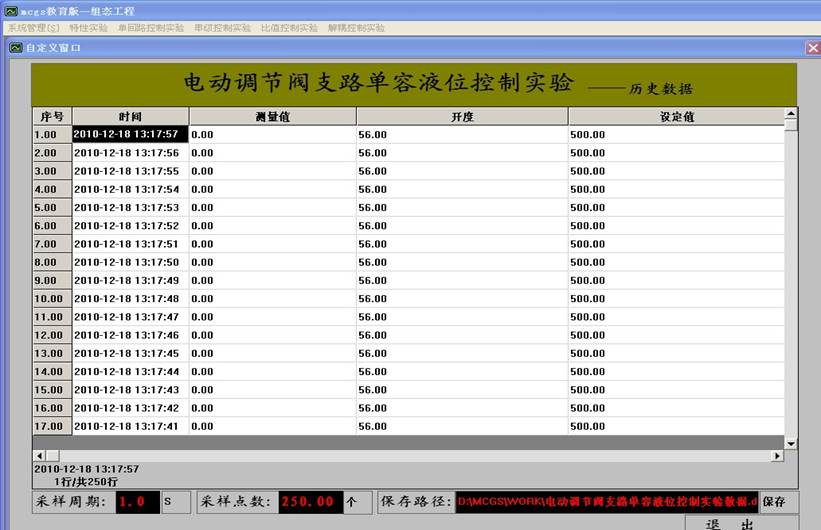

歷史數據：單擊進入歷史數據窗口，如圖1.10
圖1.10 歷史數據
保存：單擊保存按鈕，把該實驗的歷史數據保存在D:\MCGS\WORK目錄下。
退出：單擊退出按鈕，退出實驗歷史數據窗口，進入實驗啟動窗口。

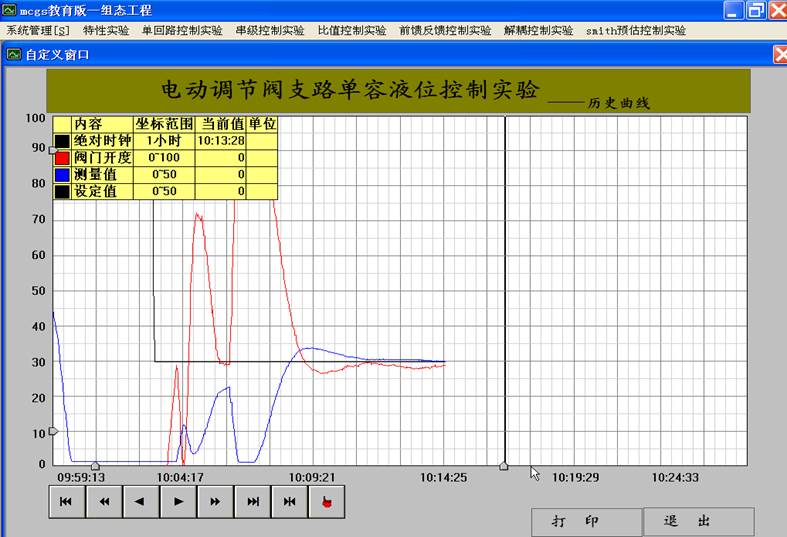

歷史曲線：單擊此進入歷史曲線窗口，如圖1.11所示：
圖1.11 歷史曲線
打印：單擊打印按鈕，打印歷史曲線窗口。
退出：單擊退出按鈕，退出歷史曲線窗口，進入實驗啟動窗口。
參數設置：設置連接到相應通道上的傳感器模擬信號的物理量程，此實驗應為AI0：30。
通訊狀態：通訊正常則可進行實驗，如果通訊失敗則應檢查則應檢查通訊線路是否連接無誤，通訊線是否接到電腦的串口。
結束實驗：退出實驗運行環境。
返回啟動窗口：返回啟動畫面。
