三相鼠籠式異步電動機的全壓起動控制線路
   一、實訓目的
    通過對三相異步電動機全壓起動控制線路的接線，進一步掌握全壓起動的應用。
   二、選用組件
    1、實訓設備

序 號	型  號	名           稱	數 量
1	DQ10	三相鼠籠異步電動機(△/220V)	1臺
2	GDQ25	交流參數表	1件
3	GDQ39-1	繼電接觸控制組件（一）	1件

      2、屏上掛件排列順序
     GDQ25、GDQ39-1

三、實訓內容

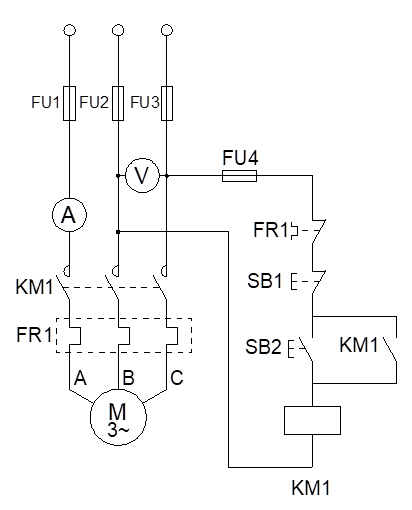

圖5-16全壓起動控制線路
按圖5-16接線，圖中SB1、SB2、KM1、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件，電流表A、電壓表V分別為GDQ25上指針交流電流表3A檔、指針交流電壓表300V檔，電機M選用DQ10（△220V）。
（1）將控制屏上的交流調壓器逆時針旋到底，打開空氣開關，按下屏上啟動按鈕，調節三相調壓器，使輸出電壓達到電機額定電壓220V。
（2）按下起動按鈕SB2，繼電器KM1得電并自鎖，常開觸點閉合，接通220V三相交流電源，使電動機全壓起動，觀察并記錄電機起動瞬間電流值（按指針電流表偏轉的最大位置所對應的數值讀�。�。
（3）按下停止按鈕SB1，繼電器KM1失電，常開觸點斷開，電機停止運轉。
四、思考題
1、在上述異步電動機全壓起動控制線路中有哪些保護環節？
2、全壓起動適合于什么場合？
