一、實訓目的
1、通過對三相異步電動機正反轉控制線路的接線，掌握由電路原理圖接成實際操作電路的方法。
2、掌握三相異步電動機正反轉的原理和方法。
3、掌握手動控制正反轉控制、接觸器聯鎖正反轉、按鈕聯鎖正反轉控制及按鈕和接觸器雙重聯鎖正反轉控制線路的不同接法，并熟悉在操作過程中有哪些不同之處。
二、選用組件
1、實訓設備
| 序 號 | 型 號 | 名 稱 | 數 量 |
| 1 | DQ10 | 三相鼠籠異步電動機(△/220V) | 1臺 |
| 2 | GDQ39-1 | 繼電接觸控制組件（一） | 1件 |
| 3 | GDQ39-4 | 繼電接觸控制組件（四） | 1件 |
GDQ39-1 GDQ39-4
三、實訓內容
1、倒順開關正反轉控制線路：
（1）啟動控制屏，調節控制屏左側調壓器旋鈕將三相調壓電源U、V、W輸出線電壓調到220V，按下“停止”按鈕切斷交流電源。

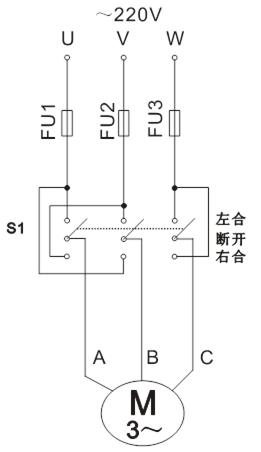

（2）按圖5-9接線。圖中S1（用以模擬倒順開關）為GDQ39-4上三刀三擲開關QS4，F(xiàn)U1、FU2、FU3選用掛件GDQ39-1上的器件，電機用DQ10（△220V）。
（3）啟動電源后，把開關S1合向“左合”位置，觀察電機轉向。
（4）運轉半分鐘后，把開關S1合向“斷開”位置后，再扳向“右合”位置，觀察電機轉向。
圖5-9 倒順開關正反轉控制線路
2、接觸器聯鎖正反轉控制線路：

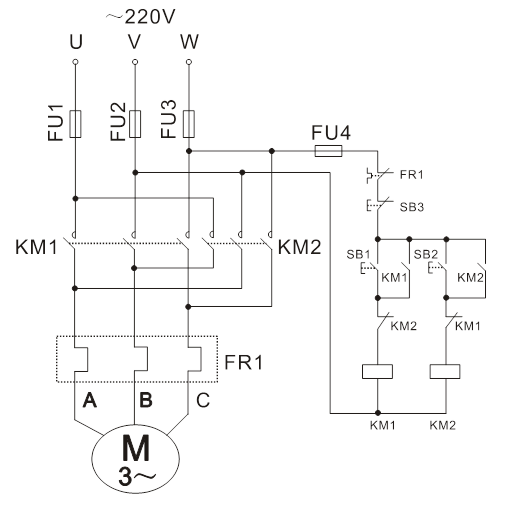

（1）按下“停止”按鈕，切斷交流電源。按圖5-10接線。圖中SB1、SB2、SB3、KM1、KM2、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件，電機選用DQ10（△220V）。經檢查無誤后，按下“啟動”按鈕，接通220V三相交流電源。
（2）按下SB1，觀察并記錄電動機M的轉向、接觸器自鎖和聯鎖觸點的吸斷情況。
（3）按下SB3，觀察并記錄電動機M的轉向、接觸器各觸點的吸斷情況。
（4）再按下SB2，觀察并記錄電動機M的轉向、接觸器自鎖和聯鎖觸點的吸斷情況。
（5）按下SB3，觀察并記錄電動機M
的轉向、接觸器自鎖和聯鎖觸點的吸斷情況。
圖5-10 接觸器聯鎖正反轉控制線路
3、按鈕聯鎖正反轉控制線路：

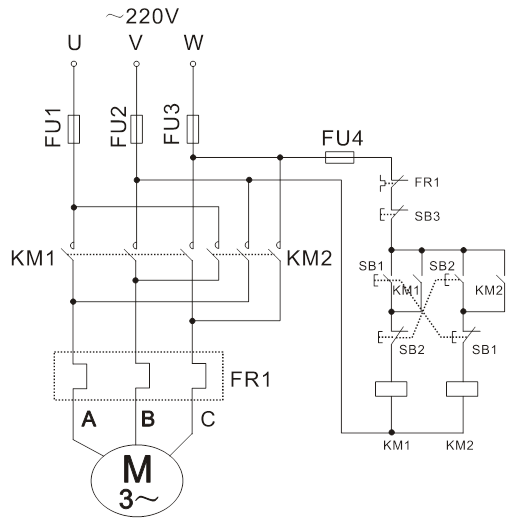

（1）按下“停止”按鈕，切斷交流電源。按圖5-11接線，圖中SB1、SB2、SB3、KM1、KM2、FR1、FU1、FU2、FU3、FU4為掛件上器件，電機選用DQ10（△220V）。經檢查無誤后，按下“啟動”按鈕，接通220V三相交流電源。
（2）按下SB1，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
（3）按下SB3，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
（4）按下SB2，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
圖5-11 按鈕聯鎖正反轉控制線路4、按鈕和接觸器雙重聯鎖正反轉控制線路：

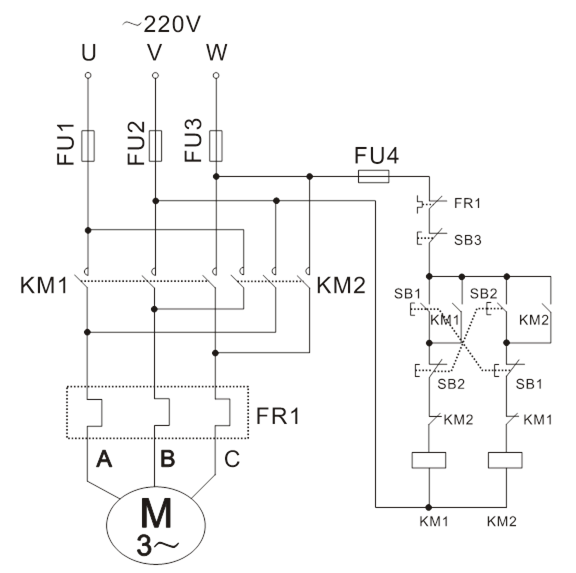

(1) 按下“停止”按鈕，切斷三相交流電源。按圖5-12接線。圖中SB1、SB2、SB3、KM1、KM2、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件，電機選用DQ10（△220V）。經檢查無誤后，按下“啟動”按鈕，接通220V三相交流電源。
（2）按下SB1，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
（3）按下SB2，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
（4）按下SB3，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
圖 5-12 按鈕和接觸器雙重聯鎖正反轉控制線路
四、思考題
1、在圖5-9中，欲使電機反轉為什么要把手柄扳到“停止”使電動機M停轉后，才能扳向“反轉”使之反轉，若直接扳至“反轉”會造成什么后果？
2、試分析圖5-9、5-10、5-11、5-12各有什么特點？并畫出運行原理流程圖。
3、圖5-10、5-11雖然也能實現電動機正反轉直接控制，但容易產生什么故障，為什么？圖5-12比圖5-10和5-11有什么優點？
4、接觸器和按鈕的聯鎖觸點在繼電接觸控制中起到什么作用？
