萬向節傳動實驗

一、實驗的目的和要求
⑴熟悉萬向節聯軸器傳動的基本工作原理；
⑵掌握萬向節聯軸器相關參數及其意義；
⑶了解萬向節聯軸器在工程實際中的應用場合及其使用方法；
⑷掌握萬向節聯軸器傳動系統的安裝及校準方法；
二、實驗內容：
（1）觀察分析萬向節聯軸器的瞬時速度和角速度的變化特點；
（2）分析萬向節聯軸器的基本的工作原理
（3）掌握萬向節聯軸器傳動系統的角速比及軸夾角；
（4）安裝并萬向節聯軸器傳動系統；
三、實驗器材：
電機一臺、電機座、齒輪一對、長短軸承支撐架、軸承座、立柱、萬向節聯軸器、T型螺釘、傳動軸（φ20活塞桿）、各種安裝工具和測量工具等。
四、安裝校準步驟：
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的）
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2、 安裝傳動系統。
1、選折電機合適的安裝位置，用T型螺釘和螺母初步固定（不要擰緊螺母，以
備校準時調節電機的位置）；
2、 用緊定螺釘安裝固定好主動直齒圓柱齒輪；
3、 把萬向節聯軸器一端的主動軸安裝在軸承內，并安裝從動直齒圓柱齒輪，
4、 選折合適的位置搭建軸承和軸承支架，保證從動直齒圓柱齒輪和主動直齒圓
5、 柱齒輪對齊并保持平行，電機主軸和傳動軸的軸線在同一個平行平面內，可
用所給的測量工具和校準工具調整，擰緊瑣緊螺母；
6、 選折較長的軸承支架和T型螺釘；
7、 把萬向節聯軸器另一端的傳動軸安裝在軸承內，選折合適的位置安裝固定軸
承支架，擰緊瑣緊螺母；
8、手動運行傳動系統，保證傳動系統的正確安全遠行；搭建圖如圖8-1
9、開啟電源開關，低速運行一段時間，緩慢提速。
10、在運行過程中觀察萬向節傳動情況。
11、如出現異常，關掉電機電源，檢查是否搭建中偏斜角太大，及時改正。
12、實驗完成后降低電機轉速到最小并關閉電源。
13、斷開安全開關
14、拆卸安裝并將各部件放回原處
注意：在電機轉動過程中切勿用手及其其他物品觸碰！

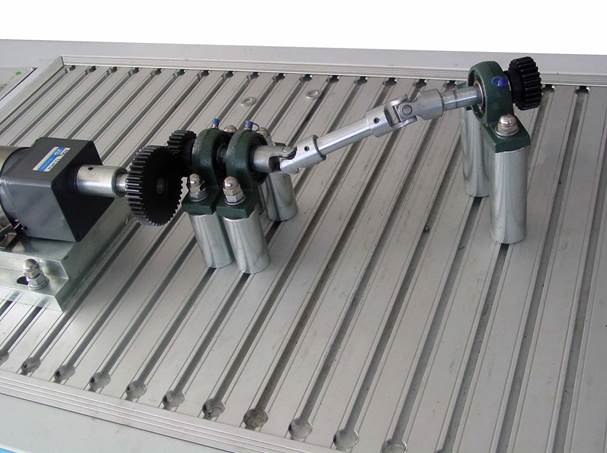

實驗搭接實物圖8-1
五、工作原理：
如圖8-2，當主動軸I等較速度旋轉時，帶動中間軸C做變角速度旋轉，利用對應關系，再由中間軸C帶動從動軸II以與軸I相等的角速度旋轉。要使雙
萬向聯軸器的主、從動軸實現同步轉動，即角速比恒等于1，必須滿足下列兩個條件：
1.中間軸兩端的叉面必須位于同一平面內；
2.中間軸與主、從動軸之間的軸夾角必須相等。即a1=a3
