PLC控制變頻器外部端子的電機正反轉

一、實驗目的
進一步掌握變頻器的外部控制模式和PLC、變頻器綜合控制。
二、實驗儀器

1. 變頻器實訓系統(tǒng)  1套
2. 三相異步電動機  1臺
3. 實驗導線        若干

• 控制要求

1. 按下正轉控制按鈕，電機以30Hz頻率運行。
2. 按下反轉控制按鈕，電機以10Hz頻率運行。
3. 按下停止控制按鈕，電機停止運行。

• I/O分配表

輸入部分（IN）
代號	功能	地址
SB1	正轉按鈕	X0
SB2	反轉按鈕	X1
SB3	停止按鈕	X2
輸出部分（OUT）
代號	功能	地址
STF	正轉控制	Y0
STR	反轉控制	Y1
RM	中速控制	Y2
RL	低速控制	Y3

五、變頻器參數(shù)表

參數(shù)號	設定值	功能
P79	2	將變頻器設定為外部模式

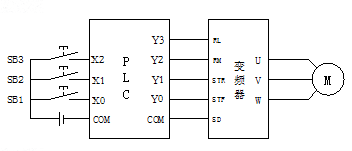

六、PLC、變頻器外部接線圖

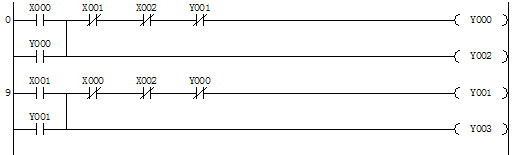

七、梯形圖

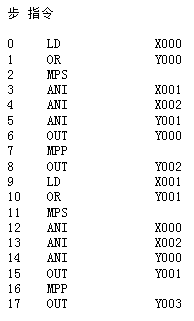

八、語句表
