模擬電視發射塔實驗
一.實驗?zāi)康?/strong>
學會利用PLC構成一個電波發射模擬光圈。
二.實驗器材
1. 可編程控制器實驗臺 1臺
2. 模擬電視發射塔演示板 1塊
3. PC機（自備） 1臺
4. 編程電纜 1根
5. 自鎖式連接導線（或扁平線） 若干根
三．實驗原理與實驗步驟

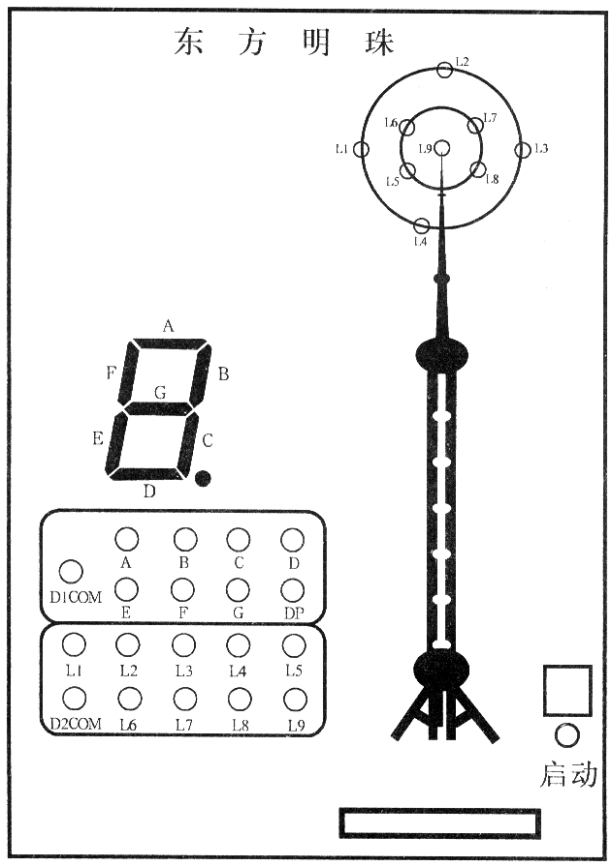

1. 模擬電視發射塔演示板結構如圖14.1所示。
2. 本實驗利用1個LED7段顯示數碼管和9個LED發光管來設計發射塔。數碼管顯示數字，發光管顯示信號輸出。
3. 控制要求：
（1） 首先合上啟動按鈕，數碼管顯示為1-8循環顯示，L9亮。
（2） 再過一秒，L5亮；一秒后L6亮；一秒后L7亮；一秒后L8亮。
（3） 再過一秒L1亮；一秒后L2亮；一秒后L3亮；一秒后L4亮。
（4） 過兩秒后，全燈亮一秒，然后全滅。
（5） 程序又循環開始。
4.實驗步驟：
（1）打開實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）按圖14.2接線，實驗臺與實驗掛箱連接，并檢查連線是否正
確。
（4）按下啟動按鈕，觀察運行結果。
四．設計程序清單
1、 I/O地址分配：
輸入地址：
啟動 X0
輸出地址：
L1 Y0 L9 Y10
L2 Y1 A Y11
L3 Y2 B Y12
L4 Y3 C Y13
L5 Y4 D Y14
L6 Y5 E Y15
L7 Y6 F Y16
L8 Y7 G Y17

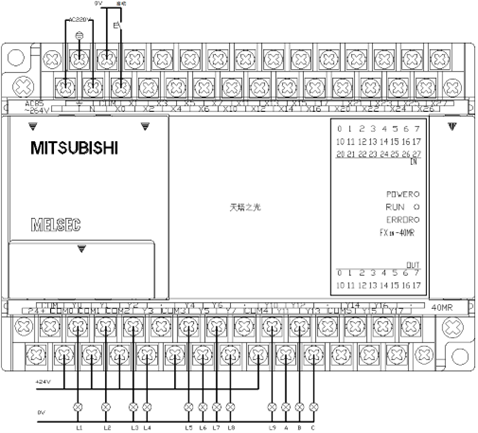

2、接線圖
FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連
五、參考程序
參考程序見光盤（天塔之光）
