電機及電氣技術實驗裝置單相變壓器的并聯運行
一、實訓目的
1、學習變壓器投入并聯運行的方法。
2、研究并聯運行時阻抗電壓對負載分配的影響。
二、預習要點
1、單相變壓器并聯運行的條件。
2、如何驗證兩臺變壓器具有相同的極性。若極性不同，并聯會產生什么后果。
3、阻抗電壓對負載分配的影響。
三、實訓項目
1、將兩臺單相變壓器投入并聯運行。
2、阻抗電壓相等的兩臺單相變壓器并聯運行，研究其負載分配情況。
3、阻抗電壓不相等的兩臺單相變壓器并聯運行，研究其負載分配情況。
四、實訓線路和操作步驟
1、實訓設備
| 序號 | 型 號 | 名 稱 | 數 量 |
| 1 | DQ45 | 數/模交流電壓表 | 1件 |
| 2 | DQ44 | 數/模交流電流表 | 1件 |
| 3 | DQ05 | 三相組式變壓器 | 1件 |
| 4 | DQ26 | 三相可調電阻器 | 1件 |
| 5 | DQ31 | 波形測試及開關板 | 1件 |
2、屏上排列順序
DQ45、DQ44、DQ05、DQ26、DQ31

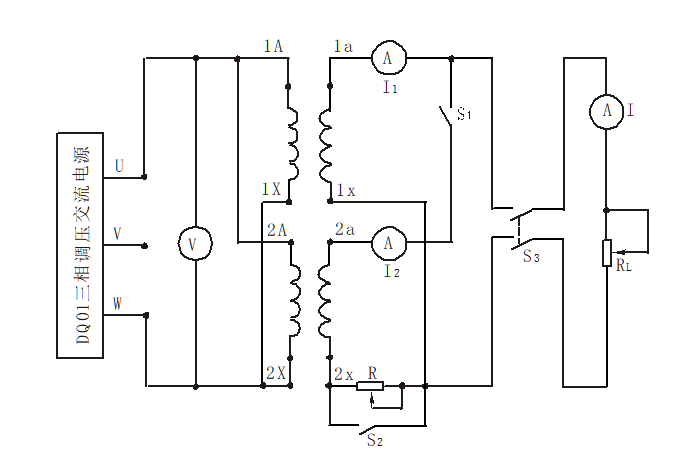

圖3-19 單相變壓器并聯運行接線圖
實訓線路如圖3-19所示。圖中單相變壓器1、2選用三相組式變壓器DQ05中任意兩臺，變壓器的高壓繞組并聯接電源，低壓繞組經開關S1并聯后，再由開關S3接負載電阻RL。由于負載電流較大，RL可采用并串聯接法(選用DQ26的90Ω與90Ω并聯再與180Ω串聯，共225Ω阻值)的變阻器。為了人為地改變變壓器2的阻抗電壓，在其副方串入電阻R(選用DQ26的90Ω與90Ω并聯的變阻器)。
3、兩臺單相變壓器空載投入并聯運行步驟。
(1) 檢查變壓器的變比和極性。
1) 將開關S1、S3打開，合上開關S2。
2) 接通電源，調節變壓器輸入電壓至額定值,測出兩臺變壓器副方電壓
U1a1x和U2a2x若U1a1x=U2a2x，則兩臺變壓器的變比相等，即K1=K2。
3) 測出兩臺變壓器副方的1a與2a端點之間的電壓U1a2a，若U1a2a=U1a1x-U2a2x，則首端1a與2a為同極性端，反之為異極性端。
(2) 投入并聯
檢查兩臺變壓器的變比相等和極性相同后，合上開關S1，即投入并聯。若K1與K2不是嚴格相等，將會產生環流。
4、阻抗電壓相等的兩臺單相變壓器并聯運行。
1) 投入并聯后，合上負載開關S3。
2) 在保持原方額定電壓不變的情況下，逐次增加負載電流，直至其中一臺變壓器的輸出電流達到額定電流為止。
3) 測取I、I1、I2，共取數據4～5組記錄于表3-24中。
表3-24
| I1(A) | I2(A) | I(A) |
打開短路開關S2，變壓器2的副方串入電阻R，R數值可根據需要調節（一般取5-10Ω之間），重復前面實訓測出I、I1、I2，共取數據5～6組記錄于表3-25中。
表 3-25
| I1(A) | I2(A) | I(A) |
1、根據實訓(2)的數據，畫出負載分配曲線I1=f(I)及I2=f(I)。
2、根據實訓(3)的數據，畫出負載分配曲線I1=f(I)及I2=f(I)。
3、分析實訓中阻抗電壓對負載分配的影響。
