三相異步電動機接觸器點動控制線路
一、操作所需電器元件明細表| 代號 | 名稱 | 型號 | 規格 | 數量 | 備注 |
| QS | 低壓斷路器 | DZ108-20/10-F | 脫扣器整定電流0.63-1A | 1只 | |
| FU | 熔斷器 | RT－18 | 配熔體3A | 3 | |
| KM | 交流接觸器 | CJX2-0910 | 線圈AC380V | 1 | |
| SB | 按鈕開關 | LAY16 | 一常開一常閉自動復位 | 1 | |
| XT | 接線端子排 | AC660V25A | 10位 | ||
| M | 三相鼠籠式異步電動機 |
UN380V(Y)IN0.53A PN160W |
1臺 |

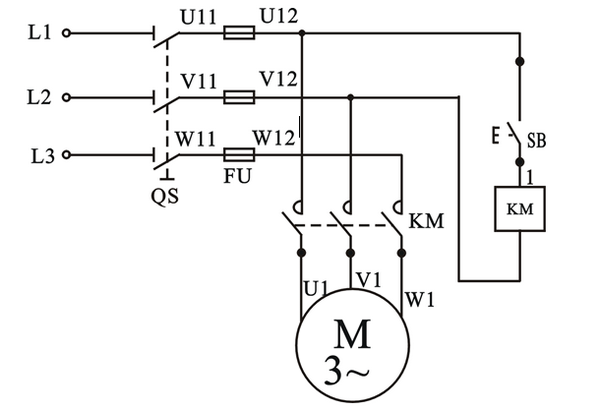

當合上電源開關QS時，電動機是不會起動運轉的，因?yàn)檫@時接觸器KM的線圈未通電，它的主觸頭處在斷開狀態，電動機Ｍ的定子繞組上沒有電壓。若要使電動機Ｍ轉動，只要按下按鈕SB，使線圈ＫＭ通電，主電路中的主觸頭KM閉合，電動機Ｍ即可起動。但當松開按鈕SB時，線圈ＫＭ即失電，而使主觸頭分開，切斷電動機M的電源，電動機即停轉．這種只有當按下按鈕電動機才會運轉，松開按鈕即停轉的線路，稱為點動控制線路。這種線路常用作快速移動或調整機床。
三、安裝與接線

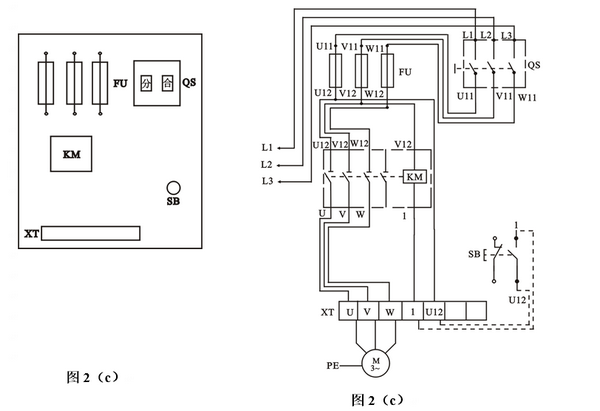

按圖2（b）的布置，所有的元器件接點都已引至端子排上，連線時在端子排上相應的點上引線，控制按鈕等器件要先用萬用表確定常閉常開觸點，然后接線。
四、檢測與調試
檢查接線無誤后，接通交流電源，“合”開關QS，此時電機不轉，按下按鈕SB，電機即可起動，松開按鈕電機即停轉。若電機不能點動控制或熔絲熔斷等故障，則應“分”斷電源，分析排除故障后使之正常工作。
