表冷器有兩種：一是風機盤管的換熱器，它的性能決定了風機盤管輸送冷（熱）量的能力和對風量的影響。一般空調里都有這個設備。二是空調機組內的風冷的翅片冷凝器。 空調里的表冷器鋁翅片采用二次翻邊百頁窗形，保證進行空氣熱交換的擾動性，使其處于紊流狀態下，較大地提高了換熱效率。表冷器是給制冷劑散熱的，把熱量排到室外，它把壓縮機壓縮排出高溫高壓的氣體冷卻到低溫高壓的氣體。利用制冷劑在表冷器內吸熱，使之被冷卻空間溫度逐漸降低。
空氣處理機組的風機盤管表冷器，通過里面流動的空調冷凍水（冷媒水）把流經管外換熱翅片的空氣冷卻，風機將降溫后的冷空氣送到使用場所供冷，冷媒水從表冷器的回水管道將所吸收的熱量帶回制冷機組，放出熱量、降溫后再被送回表冷器吸熱、冷卻流經的空氣，不斷循環。
噴水室是一種多功能的空氣調節設備，可對空氣進行加熱、冷卻、加濕及減濕等多種處理。噴水室由噴嘴、噴水管路、擋水板、集水池和外殼等組成�？諝膺M(jìn)入噴水室內，噴嘴向空氣噴淋大量的霧狀水滴，空氣與水滴接觸，兩者產生熱、濕交換，達到所要求的溫、濕度。噴水室的優點是可以實現空氣處理的各種過程；主要缺點是耗水量大，占地面積大，水系統復雜，水易受污染，目前在舒適性空調中應用不多。工程中選用的噴水室除臥式、單級外，還有立式、雙級噴水室。
一、產品應用范圍：

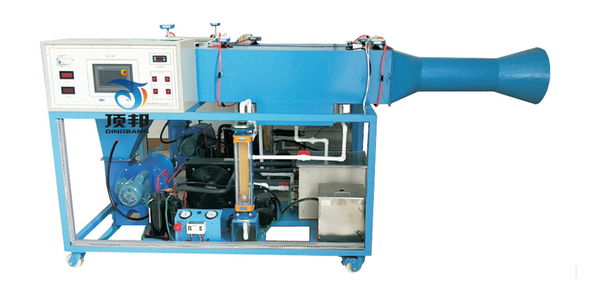

  了解噴水室及空氣表冷器的組成，通過實驗加深對直接接觸式和表面式熱濕交換設備性能的區別，掌握測量噴水室和表冷器溫度、相對濕度、阻力特性的方法；熟悉換熱量、熱交換效率系數和接觸系數的測定方法。
本實驗系統采用采用優質傳感器和檢測儀表采集蒸汽壓縮式制冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、等狀態參數，經自行研制的數據采集板卡連接到計算機，基于面向?qū)ο蠹夹g(shù)開發的具有實時性高，界面設計人性化等特點的測控軟件實現熱力循環過程實時動態顯示、性能參數測試和計算，構成具有檢測、分析、記錄、測試、繪圖等多功能一體化系統�；�于基礎型機組，增加如下內容：學生設計型與創新型實驗。 二 、產品使用工作環境：
1工作環境溫度：  0-40℃。
2工作環境濕度：< 80% (無冷凝)。
3電源：?jiǎn)蜗?20V，50 Hz。
4、壓縮機：1000W，制冷量 2730W  品牌：日立
5、水泵：自吸式噴射泵，Q＝4.2m3/h，H=35m，N= 370W，電壓220V ，50Hz
6、離心通風機：電機功率350W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m  低噪音風機
7、制冷劑：R22
8、風速度可調整。
三 、技術及性能參數：
3.1冷水系統：壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、加濕器、電加熱器。
3.2測量控制系統：控溫儀表、測溫儀表、數顯電流電壓表、壓力傳感器
四、配置表

序號	名稱	規格	數量
1	壓力傳感器500P	4-20MA	2套
2	壓力傳感器30P*	4-20MA	1
3	風速傳感器	4-20MA	3套
4	溫濕度傳感器	4-20MA	3套
5	PT100變送器	4-20MA	2套
6	觸摸屏7寸		1套
7	4-20MA模擬量	16通道	1套
8	取壓嘴		12套
9	流量計	轉子	1套
10	離心風機	0.35KW	1套
11	電機調速度器		1套
12	壓縮機	1.5	1套
13	蒸發器	1.5水箱式	1套
14	冷凝器	1.5	1套
15	表冷器	水冷排	1套
16	冷凝風扇	300吸風220V	1套
17	高壓表	1.8	1套
18	低壓表	3.8	1套
19	壓力保護器		1套
20	儲液器	1	1套
21	過濾器	3/8	1套
22	液視鏡	3/8	1套
23	膨脹閥	2MM	1套	進口
24	不銹鋼水泵	370W/220	1套
25	水箱	不銹鋼	1套	400*300*300
26	流量計	LZB-15	1只
27	加濕器	GO－2028	1臺
28	測量控制系統		1套
29	風管		1套
