硬件模塊實驗（以EP1K30下載板為例）
實驗一 EDA實驗箱 ADC0809模數轉換實驗
一、實驗?zāi)康模?br />
1，了解使用計算機接口芯片ADC0809與PLD構筑系統。實驗一 EDA實驗箱 ADC0809模數轉換實驗
2，了解ADC0809轉換時的工作時序
二、實驗原理

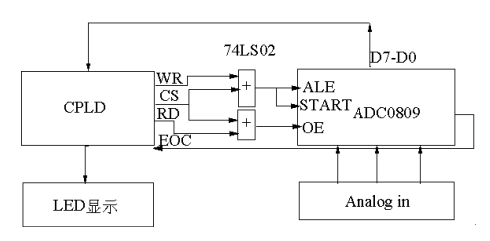

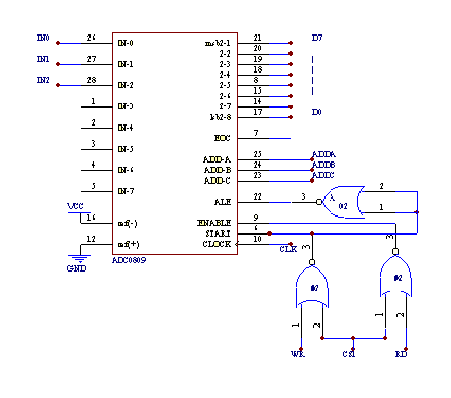

根據ADC0809的工作時序、上圖ADC0809硬件原理以及下圖的設計原理，對CPLD進行編程，使其產生WR、CS、RD、EOC控制信號，對ADC0809進行控制，通過選擇通道，將模擬電壓量（由實驗裝置上的電位器產生）輸入，進行轉換。轉換結果(D0～D7)送CPLD，然后通過LED數碼管顯示其數字量。
三、實驗連線
3→500KHZ；CLK→500KHZ；ADDA～ADDC→電平開關（選擇通道IN0～I(xiàn)N2）；WR→6；7→低電平；RD→8；EOC→9；CS1→10；L1→81；L2→80；Z8→JX1；Z5→JX0；并將電位器輸出接IN0-IN2通道。轉換結果送LED顯示。
四、實驗說明
CS、RD、WR，EOC：ADC0809的控制信號；
DIN（0）--DIN（7）：轉換結果送CPLD；
NINTR：轉換結束標志；
RST：系統復位；
SELOUT（0）--SELOUT（1）：位選擇；
SEGOUT（0）--SEGOUT（7）：段碼；
五、程序清單（見光盤文件夾EP1K30P/adc0809.vhd）
