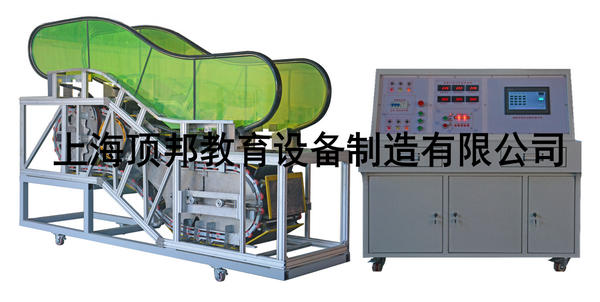

DB-35DT 自動扶梯教學模型實訓裝置
一、設備概述1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。
2.自動扶梯模型實訓考核裝置電源管理器：平時作為時鐘使用，具有設定密碼，實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓考核提供一個統一的標準；電氣控制采用三菱PLC系統；智能故障考核系統采用10寸真彩觸摸屏。扶梯模型配套有電氣故障點設置，學生可以通過故障現象在裝置上檢測、查找故障點，并將其修復。通過在該實訓裝置上的實訓訓練，使學生能夠真正學習和掌握自動扶梯的安裝維修保養技術及技能。
3.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、模型尺寸：4350mm（長）×1200mm（寬）×2520mm（高）；
移 動 車：4350mm×1200mm×820mm
控 制 臺：1200×750×1210mm（長*寬*高）；
5、提升高度：600mm；
6、運載能力：200KG
7、驅動方式：PLC可編程控制，變頻節起動/運行；
8、監控系統：電壓、電流工況實時監控；
9、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、實訓項目
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
3、自動扶梯的基本安全操作與使用；
4、梯級的拆裝操作；
5、梳齒板的調整；
6、梳齒前沿板的調整；
7、扶手帶的張緊的調整；
8、梯級鏈張緊的調整；
9、驅動鏈的調整；
10、自動扶梯緊急救援；
11、扶梯安全回路故障查找及排除；
12、扶梯檢修電路故障查找及排除；
13、扶梯安全監控電路故障查找及排除；
14、扶梯動力電路故障查找及排除；
四、智能考核系統
智能故障考核系統：采用10寸真彩觸摸屏，
五、監控系統
扶梯工況實時監控系統及定時兼報警記錄儀
六、曳引裝置（驅動）
由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。
七、驅動鏈輪裝置
1、傳動齒輪采用15mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，
2、梯級鏈條采用2mm厚鍍鋅板制作主，鋁制銷軸，傳動平穩，不起銹。
八、梯級（踏板）鏈輪張緊裝置
采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。
九、扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
十、設備主要配置清單
| 配置 | 拖動方式 | PLC可編程，變頻控制 | ||
| 角度 | 30度 | |||
| 提升高度 | 600mm | |||
| 控制系統 | 通過光電感應檢測，自動控制 | |||
| 電動機傳動方式 | 渦輪蝸桿傳動 | |||
| 梯級結構 | 鋁合金梯級，黃色梯級邊框 | |||
| 電源適應 | 三相交流電源380V±10%,220V±10% | |||
| 梯級寬度 | 600mm | |||
| 裝飾 | 扶壁板 | 高度 | 900mm | |
| 材質 | 彩色半透明有機玻璃 | |||
| 厚度 | 8mm | |||
| 扶手帶 | 型式 | 窄型扶手帶 | ||
| 色彩 | 黑色(可選彩色) | |||
| 結構 | 扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層 | |||
| 內外蓋板 | 彩色有機玻璃 | |||
| 梳齒板材質 | 黃色ABS或鋁合金 | |||
| 桁架 | 型材 | 歐標鋁型材框架結構 | ||
| 外裝潢 | 無色透明有機玻璃 | |||
| 前沿蓋板 | 材質 | 方格沖壓不銹鋼 | ||
| 厚度 | 2mm材質沖壓而成 | |||
| 安全裝置 | 相序保護 | |||
| 電動機短路及過載保護 | ||||
| PTC熱電阻保護 | ||||
| 超速保護 | ||||
| 電器防反轉裝置 | ||||
| 電路接地故障保護 | ||||
| 扶手帶入口保護 | ||||
| 扶手帶斷帶保護 | ||||
| 梯級鏈監控裝置 | ||||
| 梯級塌陷保護 | ||||
| 梯級速度監控 | ||||
| 梯級運行監控 | ||||
| 軟停車功能 | ||||
| 功能特點 | 主機制動裝置 | |||
| 節能裝置—變頻控制 | ||||
| 梳齒板安全裝置 | ||||
| 相位保護裝置 | ||||
| 主電路開關 | ||||
| 主機抱閘監控裝置 | ||||
| 停止開關 | ||||
| 缺梯級監控裝置 | ||||
| 踏板安全裝置 | ||||
| 手動盤車輪 | ||||
| 主機手輪開關 | ||||
| 扶手帶防靜電裝置 | ||||
| 警告標志 | ||||
| 急停按鈕 | ||||
