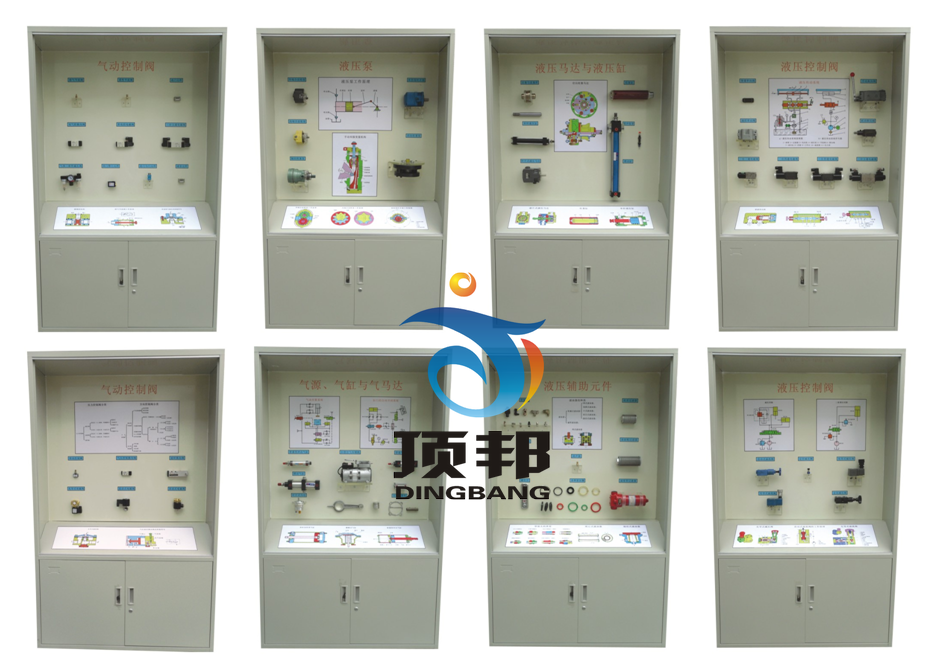

DB-03氣動液壓元件陳列柜
概述氣動液壓示教陳列柜是為了滿足大、中院校的教學需要，根據相關教材編制設計的現代教學設備，其中主要以實物或模型以及必要的圖文資料展示氣缸，控制閥，液壓泵，馬達，控制閥等相關元件的基本類型與基本結構。
技術參數：
一、陳列柜功能
采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
二、陳列內容（陳列柜名稱）
1、液壓泵 2、液壓馬達與液缸 3、液壓控制閥 4、液壓控制閥
5、液壓輔助元件6、氣缸與氣馬達 7、氣動控制閥（1） 8、氣動控制閥（2）
三、陳列柜性能規格
1、陳列柜中的每個模型都配備文字標牌。
2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列柜中的模型主要由實物和PVC精制。
4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示柜外形尺寸：1100×450×1800mm
各柜內容如下：
| 序號 | 名稱 | 清單 | 詳細清單 |
| 1 | 液壓泵 | 齒輪泵 | 液壓泵工作原理圖 |
| 外嚙合齒輪泵 | |||
| 內嚙合齒輪泵 | |||
| 葉片泵 | 單作用葉片泵 | ||
| 柱塞泵 | 徑向柱塞泵 | ||
| 伺服變量機構圖 | |||
| 軸向柱塞泵 | |||
| 2 | 液壓馬達與液壓缸 | 液壓馬達 | 葉片式液壓馬達 |
| 徑向柱塞馬達圖 | |||
| 液壓缸類型 | 柱塞缸 | ||
| 擺動缸 | |||
| 液壓缸結構 | 活塞與活塞桿 | ||
| 緩沖裝置 | |||
| 單桿液壓缸 | |||
| 3 | 液壓控制閥 | 方向控制閥 | 液壓傳動系統原理圖與簡圖 |
| 普通單向閥 | |||
| 二位三通電磁閥 | |||
| 液控單向閥 | |||
| 三位五通電磁閥 | |||
| 手動換向閥 | |||
| 二位四通電磁閥 | |||
| 機動換向閥 | |||
| 三位四通電磁閥 | |||
| 4 | 液壓控制閥 | 壓力控制閥 | 兩張回路圖 |
| 直動式溢流閥 | |||
| 先導式溢流閥 | |||
| 先導式減壓閥 | |||
| 流量控制閥 | 順序閥 | ||
| 調速閥 | |||
| 5 | 液壓輔助元件 | 管接頭 | 管接頭8種 |
| 快速接頭 | |||
| 過濾器 | 表面粗過濾器 | ||
| 紙質過濾器 | |||
| 深度型過濾器 | |||
| 蓄能器 | 液位計 | ||
| 消聲器 | |||
| 各種密封圈10種 | |||
| 6 | 氣源、氣缸與氣馬達 | 空氣壓縮機 | 氣動加緊系統圖等 |
| 小型空氣壓縮機 | |||
| 壓縮機附件5件 | |||
| 氣缸 | 普通氣缸 | ||
| 薄膜氣缸 | |||
| 氣馬達 | 普通型沖擊氣缸 | ||
| 擺動氣缸 | |||
| 葉片式馬達 | |||
|
7 |
氣動控制閥 |
方向控制閥 |
單向控制閥 |
| 氣壓控制換向閥 | |||
| 壓力控制閥 | 直動式電磁閥 | ||
| 先導式電磁閥 | |||
| 直動式電磁閥 | |||
| 延時換向閥 | |||
| 8 | 氣動控制閥 | 流量控制閥 | 排氣節流閥 |
| 柔性節流閥 | |||
| 比例閥與伺服閥 | 或門元件 | ||
| 雙氣控?fù)Q向閥 | |||
| 單電控電磁閥 | |||
| 三位五通電磁閥 | |||
| 氣動邏輯元件 | 氣體三聯件減壓閥 | ||
| 非門禁門元件 | |||
| 或非元件 |
注：柜上玻璃屬易碎品，由需方單位自配；
