風力發電正在世界上形成一股熱潮，因為風力發電沒有燃料問題，也不會產生輻射或空氣污染。
風力發電在芬蘭、丹麥等國家很流行；我國也在西部地區大力提倡。小型風力發電系統效率很高，但它不是只由一個發電機頭組成的，而是一個有一定科技含量的小系統：風力發電機+充電器+數字逆變器。風力發電機由機頭、轉體、尾翼、葉片組成。每一部分都很重要，各部分功能為：葉片用來接受風力并通過機頭轉為電能；尾翼使葉片始終對著來風的方向從而獲得最大的風能；轉體能使機頭靈活地轉動以實現尾翼調整方向的功能；機頭的轉子是永磁體，定子繞組切割磁力線產生電能。
風力發電機因風量不穩定，故其輸出的是13～25V變化的交流電，須經充電器整流，再對蓄電瓶充電，使風力發電機產生的電能變成化學能。然后用有保護電路的逆變電源，把電瓶里的化學能轉變成交流220V市電，才能保證穩定使用。
機械連接與功率傳遞水平軸風機槳葉通過齒輪箱及其高速軸與萬能彈性聯軸節相連,將轉矩傳遞到發電機的傳動軸,此聯軸節應按具有很好的吸收阻尼和震動的特性，表現為吸收適量的徑向、軸向和一定角度的偏移，并且聯軸器可阻止機械裝置的過載。另一種為直驅型風機槳葉不通過齒輪箱直接與電機相連風機電機類型。

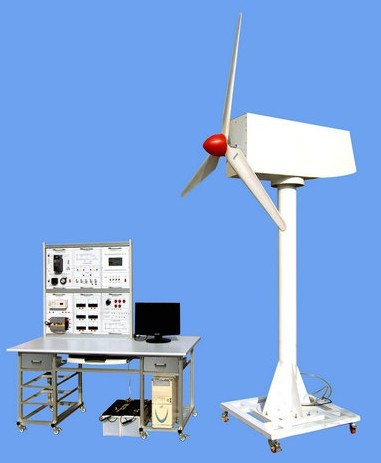

DB-FL01型風力發電整流逆變實訓裝置
DB-FL01型 風力發電整流逆變實訓裝置是基于風力發電的原理，以及電能的整流、儲存和逆變而開發的。本裝置還配備完整的剎車系統，由PLC控制液壓系統完成。
一、技術參數：
工作電源：AC220±5％ DC24V
供電電源：單相三線AC220±5％ 50HZ
功耗：≤1000W
二、系統簡介：
本系統分為被控對象和控制單元兩部分組成，被控對象單元 模擬風力發電裝置、液壓站和蓄電池組組成�？刂茊卧煽删幊炭刂破�、變頻器、指針表、充電控制器、逆變器終端負載等組成。
三、實驗內容：
1、手動啟停控制
2、待剎車手動啟�？刂�
3、手動變頻控制
4、待剎車的手動變頻控制
5、自動控制
6、綜合控制實驗
7、剎車控制實驗
8、變頻器實驗
9、充電控制實驗
1）接反保護試驗
2）控制器對蓄電池的過充保護實驗
3）控制器對蓄電池的過放保護實驗
4）防反充實驗
10、單相離網逆變實驗
11、發電功率測量實驗
