一、實驗目的
1．觀察噴射泵抽送物料及氣力輸送的現象。
2．觀察旋風分離器氣固分離的現象。
3．了解非均相分離的運行流程，掌握旋風分離器的作用原理。
二、基本原理
由于在離心場中顆粒可以獲得比重力大得多得離心力，因此，對兩相密度相差較小或顆粒粒度較細的非均相物系，利用離心沉降分離要比重力沉降有效得多。氣－固物系的離心分離一般在旋風分離器中進行，液－固物系的分離一般在旋液分離器和離心沉降機中進行。
旋風分離器主體上部是圓筒形，下部是圓錐形，如下圖。含塵氣體從側面的矩形進氣管切向進入器內，然后在圓筒內作自上而下的圓周運動。顆粒在隨氣流旋轉過程中被拋向器壁，沿器壁落下，自錐底排出。由于操作時旋風分離器底部處于密封狀態(tài)，所以，被凈化的氣體到達底部后折向上，沿中心軸旋轉著從頂部的中央排氣管排出。
先在固體顆粒儲槽中加入一定大小的粉粒，一般可選擇已知粒徑或目數的顆粒，若有顏色則演示效果更佳。
（隨裝置配套的為染成紅色的目數為200～600的PVC顆粒，也可采用煤灰。）
打開風機開關，通過調節(jié)旁路閘閥控制適當風量，當空氣通過抽吸器（氣體噴射器）時，因空氣高速從噴嘴噴出，使抽吸器形成負壓，抽吸器上端杯中的顆粒就被氣流帶入系統與氣流混合成為含塵氣體。當含塵氣體通過旋風分離器時就可以清楚地看見顆粒旋轉運動的形狀，一圈一圈地沿螺旋形流線落入灰斗內的情景。從旋風分離器出口排出的空氣由于顆粒已被分離，故清潔無色。

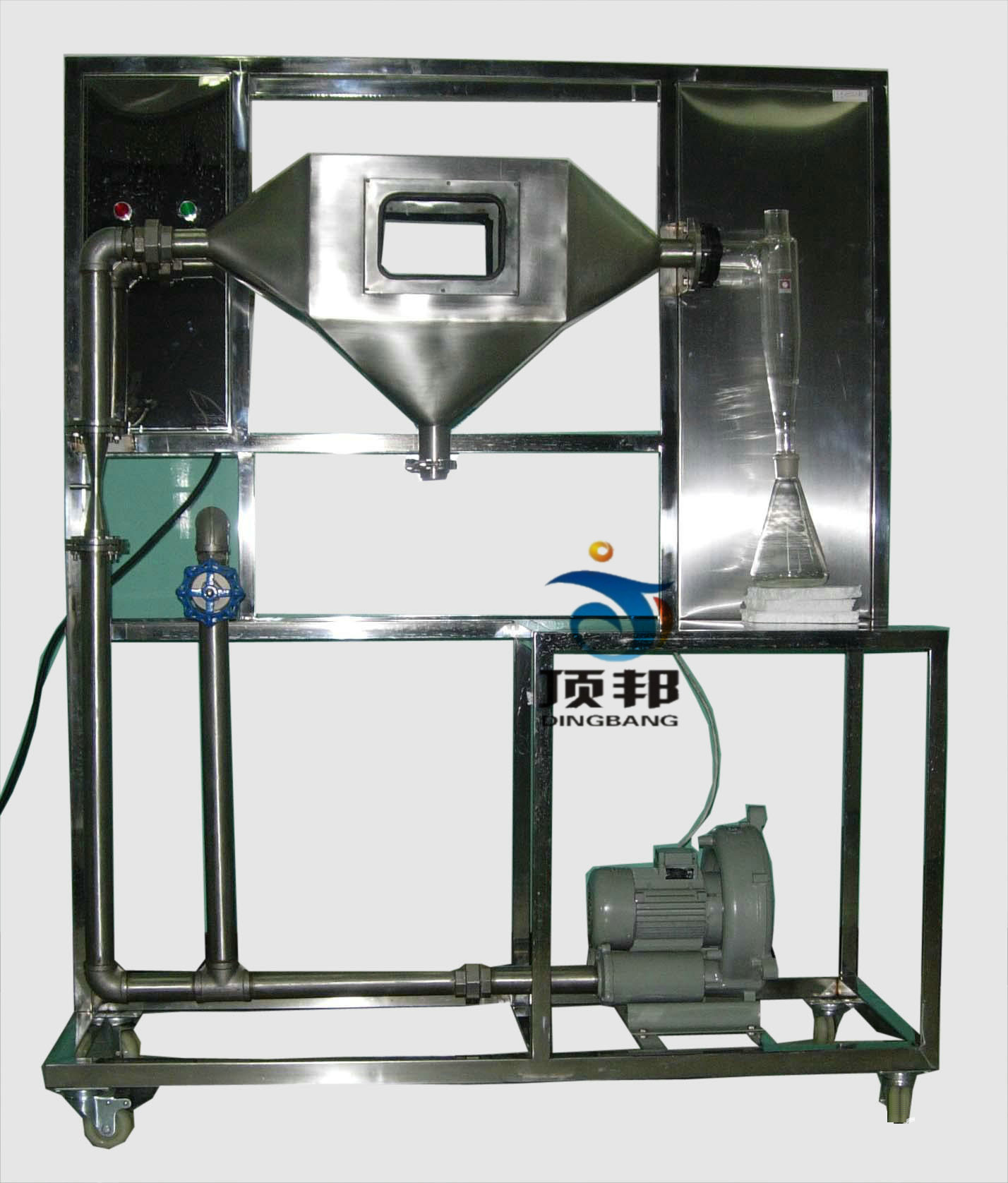

DB-XF/FL 非均相分離物系實驗裝置
實驗目的：
1、能演示含塵氣體通過重力沉降室、旋風分離器時，含塵氣體、固體塵粒和氣體的運動路線。先給學生以直觀生動的印象，后引導學生從理論上去進行解釋，可達到正確理解和描述旋風分離器的工作原理的目的。
2、能定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況，引導學生認識出灰口和集塵室密封良好的必要性。
3、能定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。
4、可利用本裝置制備實驗用含塵氣體的辦法，觀察固體分離從文丘里管處被吸入的現象，加深學生對流體流動過程中能量轉化問題的理解。
主要配置：
不銹鋼重力沉降室、玻璃旋風分離器、玻璃U型管壓差計、鼓風機、不銹鋼文丘里加料器、電路系統、不銹鋼控制柜、不銹鋼框架。
技術參數：
1、實驗物料：玉米面或洗衣粉。
2、304不銹鋼標準旋風分離器：直徑50mm。
3、304不銹鋼重力沉降室：400×200×400。
4、304不銹鋼重力沉降室。
5、有機玻璃旋風分離器、布袋過濾器：350mm×200mm×800m；。
6、玻璃U型管壓差計。
7、鼓風機：XGB-12型旋渦氣泵,功率 550W，最大流量50m3／h。
8、304不銹鋼文丘里加料器。
9、正泰電器：接觸器、開關、漏電保護空氣開關。
10、不銹鋼管路、管件及閥門。
11、不銹鋼儀表柜：測控、電器設備在實驗架上。
12、不銹鋼材質框架1900mm×550mm×1600mm，全部采用萬向腳輪及禁錮腳。
