零件尺寸誤差測量組合實訓裝置是針對機械類專業《公差配合與技術測量》課程設計的教學實訓設備，旨在通過模擬真實工業環境，訓練學生掌握尺寸誤差檢測、公差配合分析等核心技能。該裝置集成了精密檢測零件、測量工具、標準圖紙及實訓指導書，形成系統化、模塊化的實訓平臺。
二、技術參數
外形尺寸：410mm×310mm×100mm（部分型號為400mm×320mm×100mm）
重量：約3kg（不同配置略有差異）
便攜性：采用鋁合金箱體，內置防震材料，便于攜帶與存儲
檢測精度：符合7級精度標準，滿足教學與基礎科研需求
三、核心配置
精密檢測零件
測量塊、測量軸、測量軸套、測量軸承、測量花鍵、測量平鍵、測量螺紋軸、測量齒輪（7級精度各1件）
測量工具
游標卡尺、外徑千分尺、內徑百分表、螺紋千分尺、公法線千分尺、齒厚卡尺、螺紋環規、螺紋塞規、螺紋樣板
實訓箱組件
內置定位座板，刻有零件及工量具形狀，便于擺放與管理
配套標準圖紙、實訓指導書（含電子稿）、配套教材及PPT電子課件
四、實訓項目
零件基本尺寸檢測
游標卡尺檢測長度尺寸、外徑千分尺檢測外圓尺寸、內徑百分表檢測內圓尺寸
零件配合尺寸檢測
軸與孔配合尺寸檢測（含多種配合類型）
平鍵及花鍵尺寸檢測
平鍵基本尺寸與配合尺寸檢測、花鍵基本尺寸與配合尺寸檢測
普通螺紋尺寸檢測
基本尺寸檢測、外螺紋中徑尺寸檢測、螺紋環規與塞規檢驗
齒輪尺寸檢測
齒輪基本參數測量與計算、齒厚尺寸檢測、公法線長度尺寸檢測
五、產品特點
項目實際化
以真實零件為檢測對象，采用實際量具為檢測手段，強化實踐應用能力
功能系統化
尺寸誤差測量、合格尺寸判斷、尺寸誤差分析三位一體訓練模式
學生大眾化
小型化、組合式設計，支持2-3人小組實訓，提高設備利用率
教學標準化
配套標準圖紙與指導書，支持教師標準化授課與學生自主學習
管理便利化
所有組件集成于精制箱體，便于存儲、攜帶與管理

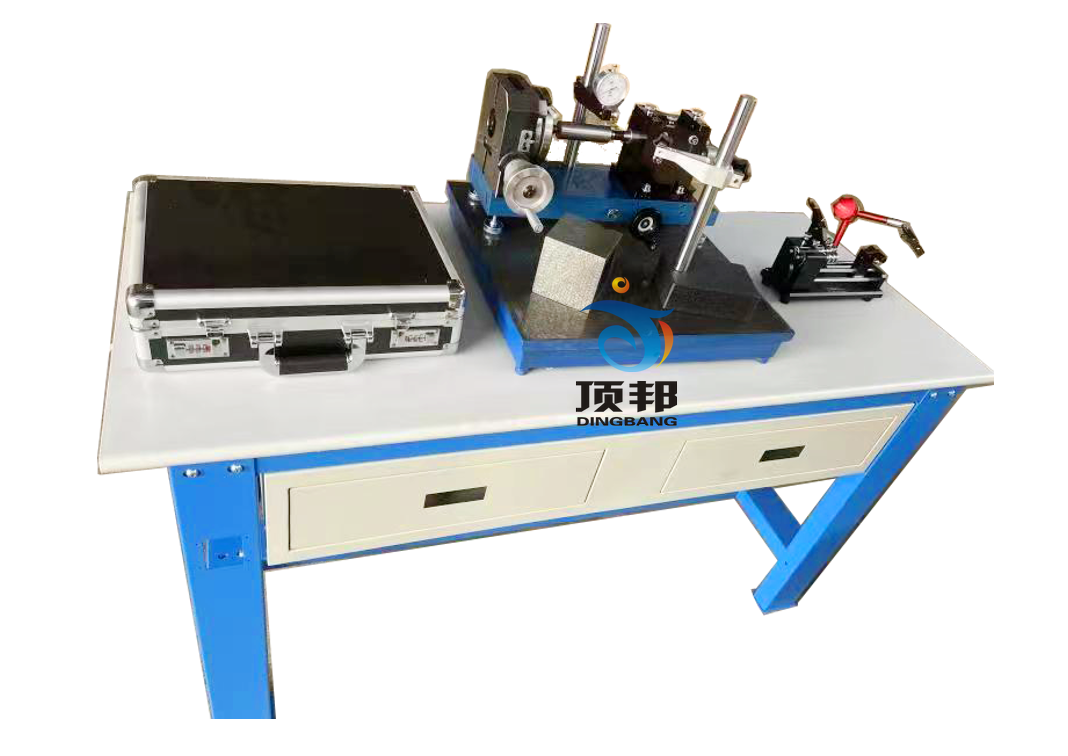

DB-DCS07 零件尺寸測量綜合實驗裝置
零件尺寸測量綜合實驗裝置以設計工程師對精度設計的實際要求為標準，結合實際教學情況和教學對象條件為前提，精心研制了一套理論與實際相結合的教學產品。
零件尺寸測量綜合實驗裝置涵蓋了機械制圖、公差配合與測量等相關教學內容，適用于全日制普通高中、職工中學、職業中學、高職及本科院校機電類專業的零件設計與檢測、檢驗教學。
全日制普通高中：機械基礎課程實踐
職業中學、高職：機電類專業技能實訓
本科院校：機械設計、制造及自動化專業實驗教學
企業培訓：新員工技能培訓與技術人員能力提升
七、優勢價值
提升教學質量
通過系統化實訓項目，幫助學生掌握尺寸誤差檢測技能，理解公差配合原理
降低教學成本
模塊化設計支持多項目實訓，減少設備重復購置
促進產教融合
實訓內容貼近工業實際，助力學生無縫對接企業需求
保障實訓安全
精密量具與規范操作流程，降低實訓風險
八、未來展望
隨著智能制造技術的發展，零件尺寸誤差測量組合實訓裝置將向數字化、智能化方向升級，例如：
集成虛擬仿真技術，支持在線實訓與考核
搭載物聯網模塊，實現設備遠程監控與管理
結合大數據分析，優化實訓流程與內容設計
該裝置通過“理論-實踐-創新”一體化教學模式，為機械類專業人才培養提供了重要支撐，助力學生掌握核心技能，適應未來工業需求。
