紫外模塊
紫外線檢模塊采用化鎵基材料的肖特基光電二極管，具有高的響應度和低的暗電流板載LM358放大器對光電二極管輸出的微弱信號進行放大，所有元器件采用1％精度元器件制造。應用于紫外線測試儀、紫外線手表、戶外運動設備，手機移動電話等5.3.1 模塊參數
1、檢測波長范圍寬:240nm-370nm；2、大角度:130度；
3、溫小:0.08％/℃；
4、供電:2.7~5V；
5.3.2 硬件連接

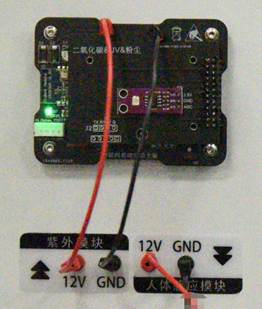

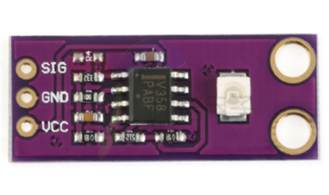

圖5-7 紫外模塊實物圖 圖5-8 紫外模塊實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） |
5.4 人體感應模塊
HC-SR5R1是基于紅外線技術的自動控制模塊,采用LH788探頭設計、靈敏度高、可靠性強,低電壓工作模式,廣泛應用于各類自動感應電器設備,尤其是干電池供電的自動控制產品。5.4.1 模塊特點
1、全自動感應:當有人進入其感應范圍則輸出高電平,人離開感應范圍則自動延時關閉高電平。輸出低電平。2、光敏控制(可選):模塊預留有位置,可設置光敏控制,白天或光線強時不感應。
3、兩種觸發方式:L不可重復,H可重復。可跳線選擇,默認為H
A、不可重復觸發方式:即感應輸出高電平后,延時時間結束,輸出將自動從高電平變?yōu)榈碗娖健?br /> B、可重復觸發方式:即感應輸出高電平后,在延時時間段內,如果有人體在其感應范圍內活動,其輸出將一直保持高電平,直到人離開后才延時將高電平變?yōu)榈碗娖?感應模塊檢測到人體的每一次活動后會自動順延一個延時時間段,并且以后一次活動的時間為延時時間的起始點)。
4、感應輸出封鎖:感應模塊在每一次感應輸出后(高電平變?yōu)榈碗娖?,可以緊跟著設置一個封鎖時間,在此時間段內感應器不接收任何感應信號。此功能可以實現(感應輸出時間和封鎖時間)兩者的間隔工作,可應用于間隔探測產品;同時此功能可有效抑制負載切換過程中產生的各種干擾。
5、工作電壓范圍寬:默認工作電壓DC5V~20V
6、微功耗:靜態電流65微安,適合干電池供電的電器產品
7、輸出高電平信號:可方便與各類電路實現對接。

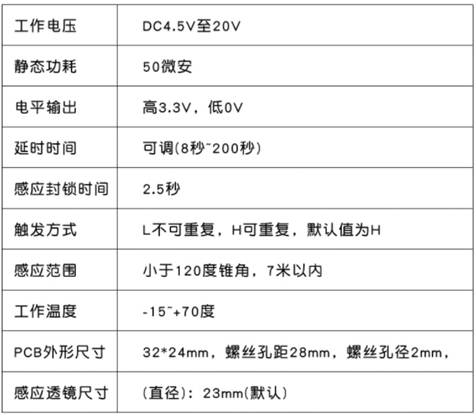

圖5-9 人體感應模塊參數表
5.4.2 硬件連接

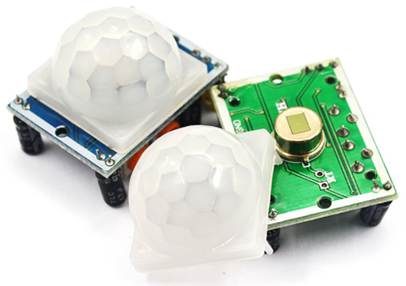

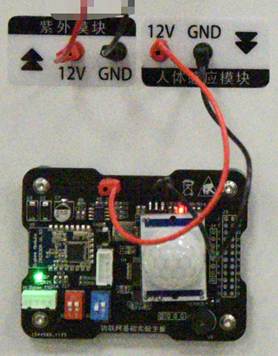

圖5-10 人體紅外模塊實物圖 圖5-11 人體紅外模塊實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） |
