家庭安防系統通常由：探測器(又稱報警器)、傳輸通道和報警控制器三部分構成。報警探測器是由傳感器和信號處理組成的，用來探測入侵者入侵行為或者煙霧的，由電子和機械部件組成的裝置，是防盜報警系統的關鍵，而傳感器又是報警探測器的核心元件。采用不同原理的傳感器件，可以構成不同種類、不同用途、達到不同探測目的的報警探測裝置。
【學習目標】
· 了解家居安防的幾個基本傳感器。
· 了解家居安防各種傳感器、設備的控制方法。
· 熟練掌握各安防傳感器、設備控制程序編寫規范，使用控制。
4.1 報警燈
本教材選用的是小型LED頻閃燈，該款頻閃燈相較于市面上的燈泡發光亮度更高、節能環保、使用壽命長，主要適用于工廠監控、治安崗?fù)ぁ⒐I(yè)設備監控、商場監控、醫療救護、車間機床等。4.1.1 傳感器參數
| 報警燈參數 | |
| 材質 | 聚碳酸酯塑料 |
| 電源 | 12V/24V/110V/220V |
| 功率 | 3W |
| 光源 | LED |
| 聲音 | 無聲 |
| 顏色 | 紅色 |
4.1.2 硬件連接

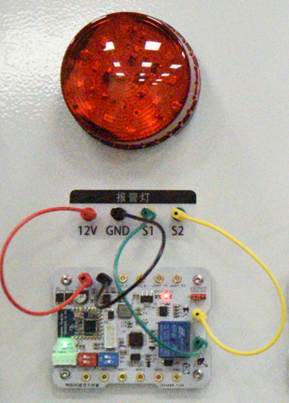

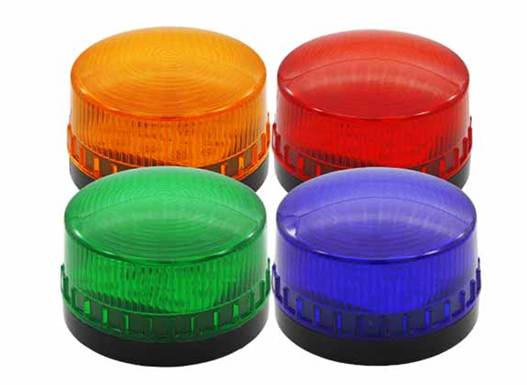

圖4-1 報警燈實物圖 圖4-2 報警燈實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | KO（繼電器輸出） |
| 綠色（S2） | GND |
4.2 幕簾紅外探測器
幕簾式紅外探測器使用前先打開面殼，接通電池（注意：操作時不要在元件SEN表面留下指紋）。安裝高度離地面2.2米左右，應盡量安裝在室內的角落以取得最理想的探測范圍，同時應與室內的行走線呈一定的角度（與人行走方向成90°角的探測效果最好）。安裝時紅外線的探測窗口應朝下。4.2.1 傳感器參數

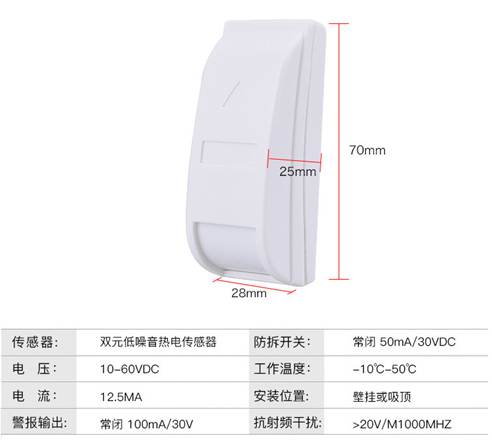

圖4-3 幕簾紅外傳感器參數表
4.2.2 硬件連接

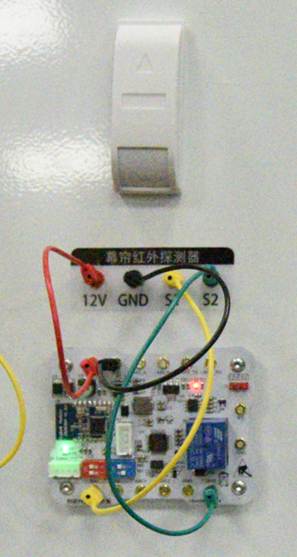

圖4-4 幕簾紅外傳感器實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | IO1 |
| 綠色（S2） | GND |
4.3 緊急按鈕
本教學選用的緊急按鈕適用于老人、小孩、銀行工作人員的緊急報警求救。遇到緊急情況，按下按鈕，一鍵求救，發送有線/無線信號給主機報警求救。4.3.1 傳感器參數
| 緊急按鈕參數 | |
| 連接方式 | 常開/常閉 |
| 額定電壓 | 250VDC |
| 尺寸 | 86*86*27mm |
4.3.2 硬件連接

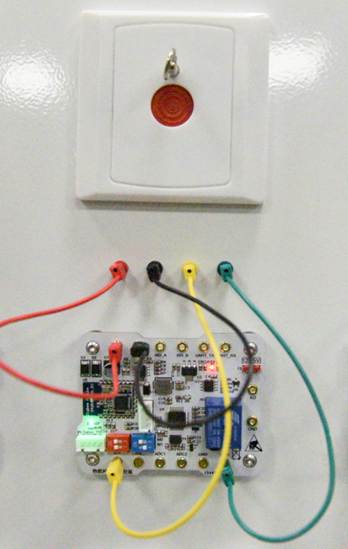

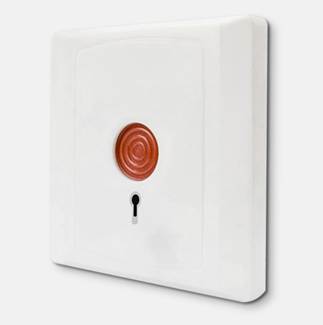

圖4-5 緊急按鈕實物圖 圖4-6 緊急按鈕實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | IO1 |
| 綠色（S2） | GND |
4.4 振動傳感器
震動傳感器按在需要防范的地方，當有不法分子試圖強行打開，撬開時振動傳感器監測到有異常振動聲音時就會立即發送報警信號給報警主機驅動喇叭現場警示并通知相關人員有警情發生，本教材所用振動傳感器體積小巧，安裝方便不占空間更加隱蔽，適合各類需要防范設備的安裝。4.4.1 傳感器參數

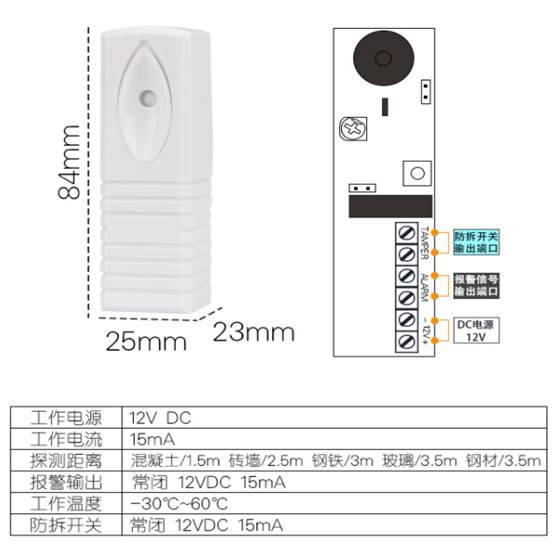

圖4-7 振動傳感器參數表
4.4.2 硬件連接

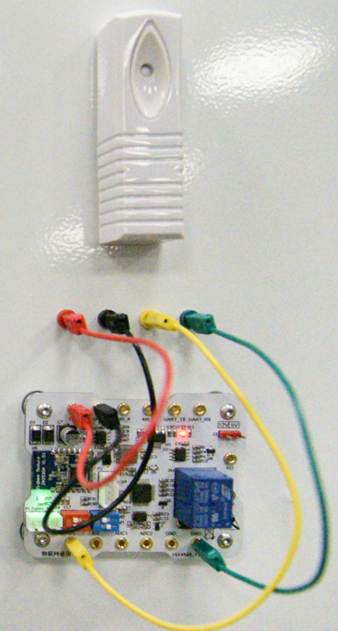

圖4-8 振動傳感器實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | IO1 |
| 綠色（S2） | GND |
4.5 燃?xì)鈭缶?/span>
當有燃?xì)庑孤⿻r，燃?xì)鈭缶髁⒓窗l(fā)出報警信號給主機，報警主機現場并通知主人家里有燃?xì)庑孤�。本教材選用傳感器探測靈敏可探測天然氣、液化石氣、煤氣等多種可燃?xì)怏w，在燃?xì)膺_(dá)到0.3%濃度時就會報警，報警器內置的蜂鳴器就會發出高頻率的報警聲警示通知主人。4.5.1 傳感器參數

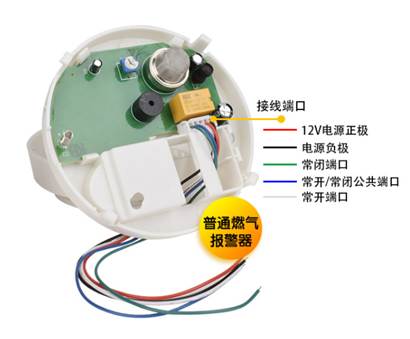

圖4-9 燃?xì)鈭缶鲄?shù)表
4.5.2 硬件連接

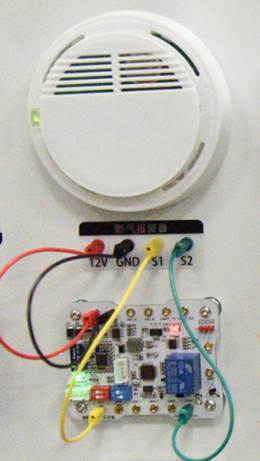

圖4-10 燃?xì)鈭缶鲗嵨锝泳�圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | IO1 |
| 綠色（S2） | GND |
