大氣壓力傳感器
本教材所用的是工業級大氣壓力傳感器，可以精確的測量大氣氣壓值，適用于各種環境下氣壓測量。采用原裝 進口傳感器，測量數據穩定，精度高，抗干擾能力強，使用壽命長，可廣泛運用 于環境機房、機場、火車站、商用樓宇控制、家庭住宅、辦公樓、學校、會議室、 商場、飯店、體育館、電影院、圖書館等領域，它具有廣闊的應用前景。2.2.1 傳感器參數

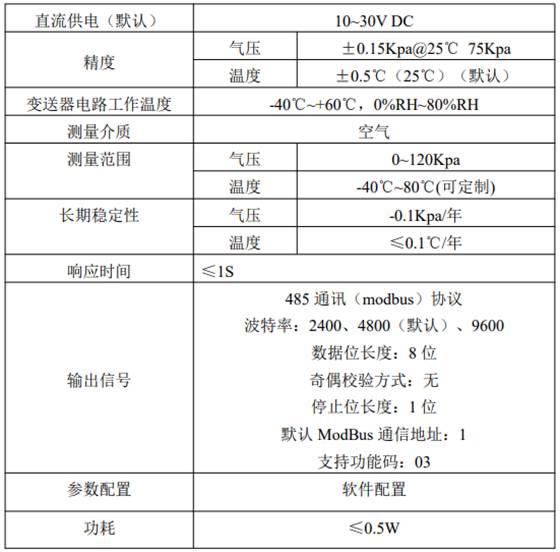

圖2-6 大氣壓力傳感器參數表
2.2.2 硬件連接
電源接口為寬電壓電源輸入 10-30V 均可。485 信號線接線時注意 A\B 兩 條線不能接反，總線上多臺設備間地址不能沖突。

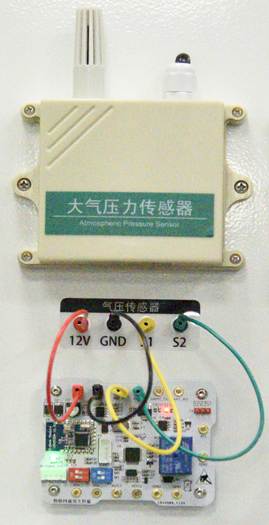

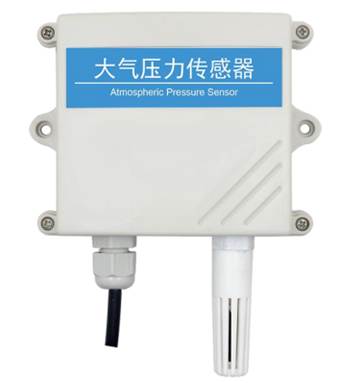

圖2-7 大氣壓力傳感器實物圖 圖2-8 大氣壓力傳感器實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） | |
| 通信 | 黃色（S1） | 485_A |
| 藍色（S2） | 485_B |
2.2.3 傳感器通訊協議
（1）采用 Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位 CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼 0x03（讀取寄存器數 據）。
數據區：數據區是具體通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
主機問詢幀結構：
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
| 地址碼 | 功能碼 | 返回有效字節數 | 氣壓值 | 溫度值 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
（2）寄存器地址
| 寄存器地址 | PLC或組態地址 | 內容 | 操作 |
| 0000 H | 40001 |
氣壓 上傳數據為真實數據的10倍 |
只讀 |
| 0001 H | 40002 |
溫度 上傳數據為真實數據的10倍 |
只讀 |
（3）通信協議示例及解釋
舉例：讀取設備地址0x01大氣壓力及溫度值問詢幀：
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
應答幀：（例如讀到氣壓為15.1Kpa，溫度為-10.1℃）
| 地址碼 | 功能碼 | 返回有效字節數 | 氣壓值 | 溫度值 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x04 | 0x00 0x97 | 0xFF 0x9B | 0x4B | 0x0B |
（4）溫度計算：
當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。溫度：FF9B H(十六進制)= -101 => 溫度 = -10.1℃
氣壓計算： 氣壓：97H (十六進制)= 151 => 氣壓 = 15.1Kpa
