電機正反轉
一、實訓目的1．理解PLC基本結構與組成，熟悉PLC的控制原理；
2．掌握PLC編程軟件的使用及操作技巧；
3．掌握PLC與力控（PCAuto3.1）的操作與應用
二、實訓器材
1．FX-2N-48MR PLC 1 臺
2．PC電腦 1臺
3．SC-09編程電纜線 1條
4．力控軟件(PCAuto3.1) 1套
三、控制要求
按下正轉按鈕，接觸器KM1閉合，電機正向投入運行，按下停止按鈕，電機停止運行；按下反轉按鈕，接觸器KM2閉合，電機反向投入運行。按下停止按鈕，電機停止運行。
四、 組態中PLC I/O口及輔助繼電器分配
| 輸入點 | 輔助繼電器 | 控制功能 | 輸出點 | 輸出設備 | 功能 |
| X0 | M300 | 電機正轉 | Y0 | KM1 | 正轉 |
| X1 | M301 | 電機反轉 | Y1 | KM2 | 反轉 |
| X2 | M302 | 電機停止 |

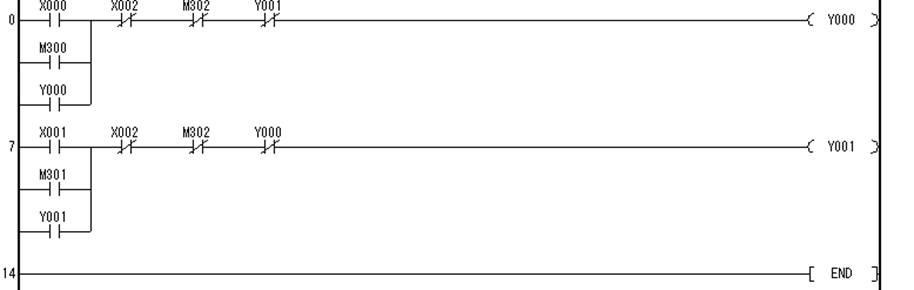

五、 梯形圖
六、 實訓步驟
1． 連接編程電纜
2． 接通PLC電源
3． 組態仿真軟件
（2）組態軟件的操作步驟
1．確認PLC相關步驟已完成，組態界面已打開
2．端口定義（一般按默認值）
3．操作根據考核進程要求
注:在組態中正轉,反轉,停止為同一按鈕
4． 實訓現象及考核評分
本實訓主要目的是電機的正轉\反轉與停止
第一步：電機正轉啟動然后停止 得分：50分
第二步：電機反轉啟動然后停止 得分：100分
注：如在實訓過程中發現不能正轉或反轉，請檢查程序和端口是否正確
