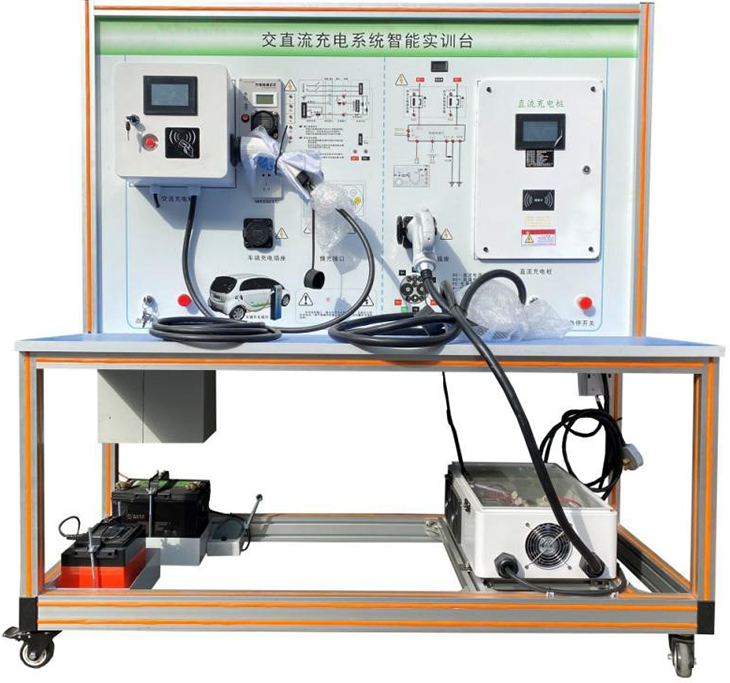

國標直流充電智能實訓臺
充電負載裝置

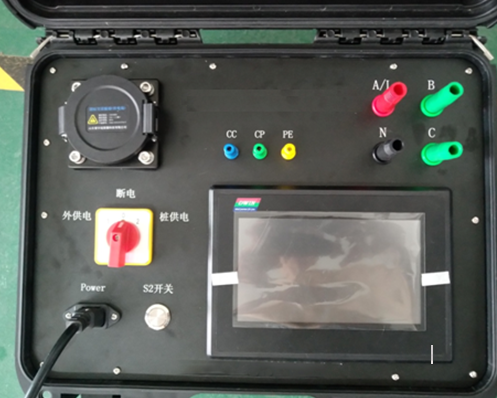

直流充電樁的高低壓電路檢測、維修技能考核；設備系統集成充電樁特性測試功能，可測量充電機的輸出電壓、電流、功率，充電機的電能等參數，充電樁配套車端協議通訊，可輸出10-100V任意電壓，車端協議模塊配置7寸觸摸屏，直接顯示當前充電數據，可對電壓參數，電流參數，最高允許電壓，負載控制，充電模式選擇，充電時間和SOC值設置，BMS參數，充電機參數等進行配置設定。
示教板采用一體化設計。
1、配備安卓+Windows雙模故障設置系統，該系統以安卓(Android)系統與無線網絡(WIFI)為基礎，將智能化故障設置和考核系統設計成可在任意安卓(Android)系統的智能手機上運行的APP軟件，利用手機或PC電腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓臺或示教板進行無線通訊設故；故障點不少于10個。
2、故障查詢界面：通過充電樁圖標綠色和紅色狀態體現充電樁故障狀態,在故障狀態下直接顯示故障名稱；
3、充電系統人機交互界面具備故障設置和資料查詢功能，可對充電系統內部CC1電路、電表通信電路、指示燈通信電路、刷卡器接地線路、脈沖電子鎖ELF線路、充電槍S+線路等電路進行故障設置。
4、充電系統主板具備CAN總線接口、電表通訊接口、刷卡計費通訊接口、PC通訊接口、絕緣檢測電路接口、急停檢測接口、CC1隔離測量接口、槍座溫度檢測接口、槍鎖控制與檢測接口、DC接觸器控制電路接口等；
5、實訓臺配套充電負載裝置，通過大功率鋁殼電阻模擬動力電池包負載進行充電，充電樁不接入車輛也可實現正常充電過程，模擬負載鋁殼電阻不少于2件及散熱風扇散熱，分別為2A和4A放電電流；
6、配備車端信號通訊模塊及數據顯示屏，可實時顯示充電樁進行充電階段狀態、需求電壓、需求電流、最高充電電壓、最高充電電流、充電模式、當前電量SOC值、輸出電壓、輸出電流、輸出功率、累計電量、BMS參數設置、充電機參數顯示等功能；
7、輸入電源：AC220V±10%50Hz；
8、工作電源：DC12V/100V；
★教學任務
能夠根據充電樁銘牌或充電槍頭判斷充電樁的功率;
能夠熟練掌握充電樁內部結構與各元器件連接狀態;
能夠掌握充電樁內部各器件工作原理其各模塊間的作用;
掌握充電樁的工作原理及控制原理;
能夠根據充電樁各項數據流變化對一般常見故障進行分析;
直流電表通訊不良的故障診斷與分析;
接觸器通訊不良的故障診斷與分析;
應急控制通信不良的故障診斷與分析;
充電過溫的故障診斷;
能夠熟練掌握充電樁的通訊原理。
★實訓項目
項目一高壓作業安全操作
項目二新能源汽車充電方式
項目三新能源汽車充電
項目四充電樁無法充電
項目五電表無顯示
項目六充電樁無法充電
