一、操作所需電器元件明細表
| 代號 | 名 稱 | 型 號 | 規(guī) 格 | 數(shù)量 | 備注 |
| QF | 低壓斷路器 | DZ108-20/10 | 0.63-1A | １只 | |
| FU | 直插式保險座 | RT14-20/2A | 配熔體3A | 3只 | |
| M |
三相鼠籠式 異步電動機 |
WDJ24 | UN380V(Y) | 1臺 |
二、電路圖

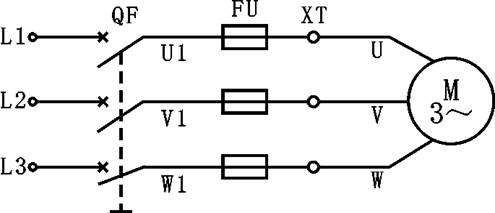

圖1（a）
電路圖如圖1(a)所示，該線路簡單 、元件少，低壓斷路器中裝有用于過載保護的雙金屬片熱脫扣器,熔斷器主要作短路保護。因此,該線路對于容量較小，起動不頻繁的電動機來說,是經(jīng)濟方便的起動控制方法。
三、安裝與接線

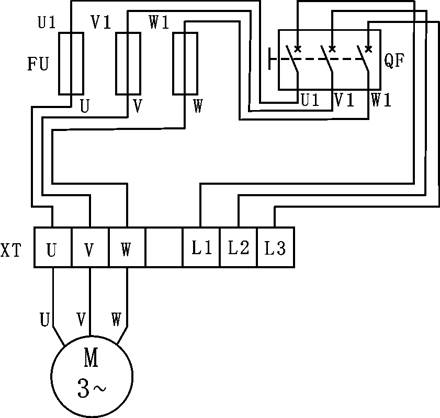

接線圖如圖1（b）。
圖1（b）
按圖1(b)的布置要求,在本裝置WD-22掛板上選擇熔斷器FU、開關QF及端子排ＸＴ等器件。電機Ｍ放在桌面上，安裝的動力電路采用黑色接線，保護導線PE采用黃綠雙色線，用專用的導線把接線端子排的L1、L2、L3三個插頭分別插進電源控制屏的L1、L2、L3插頭。安裝后應符合第二章的要求。
四、檢測與調試
確認安裝牢固、接線無誤后,先接通三相總電源，按下“啟動”按鈕，再“合”上QF開關，電機應正常起動和平穩(wěn)運轉。若熔絲熔斷（可看到熔心頂蓋彈出）則應“分”斷電源，檢查分析并排除故障后才可重新“合”電源。
